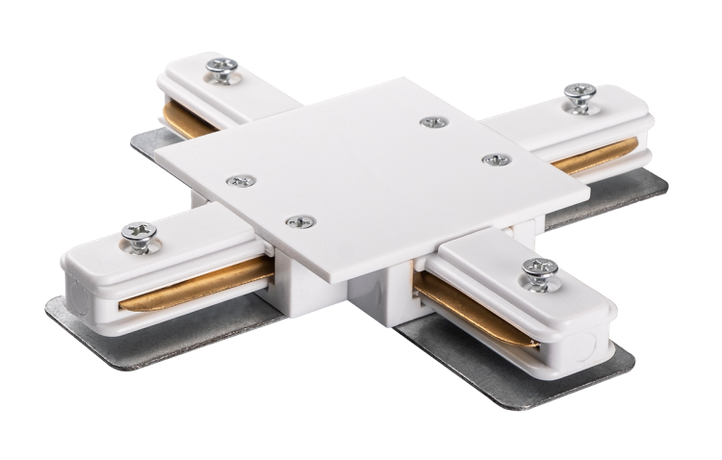

Коннектор для встраиваемого шинопровода белый X -образный PTR/R CX-WH | .5031951 Jazzway

Коннектор X-образный для встраиваемого шинопровода белый PTR/R CX-WH от JazzWay предназначен для соединения участков шинопровода в декоративной системе освещения. Этот элемент обеспечивает надёжную передачу электроэнергии между секциями шинопровода, сохраняя целостность цепи и эстетичный вид монтажа.

Назначение и область применения

Коннектор X-образный для встраиваемого шинопровода белый PTR/R CX-WH используется исключительно внутри встраиваемых шинопроводных систем серии PTR. Он позволяет соединить две параллельные или перпендикулярные секции шинопровода, формируя X-образную конфигурацию. Подходит для систем декоративного освещения - например, в торговых залах, галереях, выставочных помещениях и жилых интерьерах с точечным освещением на основе адаптеров PTR.

Технические характеристики

• Напряжение питания: 220–240 В - совместим с бытовой и коммерческой сетью переменного тока;
• Материал корпуса: алюминий - легкий, устойчивый к коррозии, хорошо рассеивает тепло;
• Цвет: белый - соответствует другим элементам серии PTR для единообразного дизайна;
• Диапазон рабочих температур: от +1 до +55 C - не предназначен для установки в условиях замерзания или высокой тепловой нагрузки вне этого диапазона;
• Тип изделия: коннектор - не является источником питания, только соединительным элементом.

Совместимость и монтаж

Коннектор X-образный для встраиваемого шинопровода белый PTR/R CX-WH совместим только с шинопроводами серии PTR. Устанавливается вручную без инструментов: защёлкивается в пазы двух пересекающихся направляющих. Обязательно проверьте соответствие типоразмера шинопровода - коннектор не подходит к моделям других брендов или серий. Монтаж выполняется после окончательной сборки профиля, до установки светильников с адаптерами PTR.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего освещения. Не имеет официально указанной степени защиты IP - не предназначен для влажных помещений, открытых площадок или мест с риском попадания воды. Эксплуатация допускается только в сухих, закрытых конструкциях.

Преимущества

• Формирует прочное электрическое соединение без потерь напряжения;
• Не требует дополнительных креплений - фиксируется самоблокировкой;
• Цветовая согласованность с другими элементами PTR - минимизирует визуальные перебои в освещении;
• Удобен для сложных конфигураций: позволяет менять направление шинопровода под углом 90° в двух плоскостях одновременно.

Ограничения применения

• Не работает с шинопроводами других брендов - даже аналогичными по внешнему виду;
• Запрещено использовать при температурах ниже +1 C - возможна потеря герметизации и деформация контактов;
• Не предназначен для подключения к сети напрямую - всегда требуется предварительная установка сетевого коннектора и/или торцевой заглушки;
• Не рассчитан на механические нагрузки - нельзя использовать как опору или кронштейн.

Примеры использования

Коннектор X-образный для встраиваемого шинопровода белый PTR/R CX-WH применяется в следующих случаях:

• Создание крестообразных маршрутов освещения над островными столами в кухнях;
• Обход колонн или балок в офисных и торговых помещениях;
• Формирование многоуровневых решёток из шинопровода в атриумах и холлах;
• Системы с несколькими группами светильников, управляемые отдельно, где нужен перекрёстный доступ к проводящим дорожкам.

Практические советы

• Перед монтажом убедитесь, что шинопровод полностью собран и закреплён - коннектор не выдерживает усилия при регулировке положения;
• Проверяйте плотность защёлкивания: если есть люфт - возможно повреждение контактных пластин;
• Используйте этот коннектор только в составе комплекта с сетевым коннектором и заглушками - он не заменяет первичное питание;
• При использовании в больших системах (более 8 метров) рекомендуется распределить точки подключения, чтобы избежать перегрузки одного участка;
• Артикул 5031951 и .5031951 - это один и тот же продукт; различие в записи связано с системой учёта склада, не влияет на функционал.
