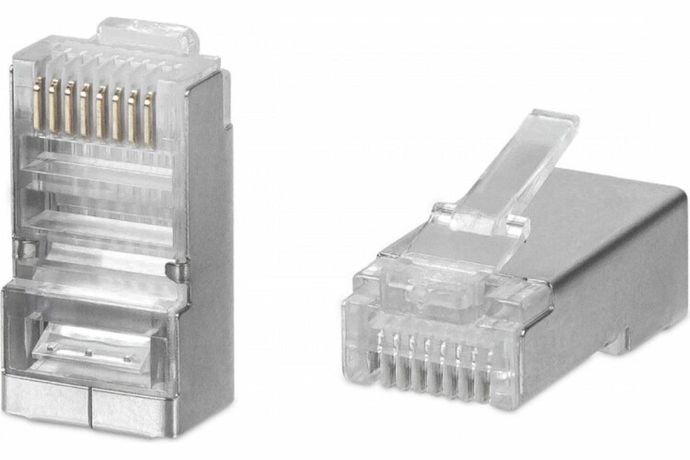

Коннектор RJ-45 под витую пару категория 5e экранированный универсальный (100 шт в упак.) WRline - WR-8P8C-5E-SH 505229

Коннектор RJ45 под витую пару категории 5E экранированный универсальный WR-8P8C-5E-SH — это надёжный обжимной разъём для соединения экранированных кабелей Cat.5e в сетях Ethernet. Упакован по 100 штук, подходит как для профессиональной установки, так и для ремонта. Бренд WRline обеспечивает соответствие требованиям к качеству и совместимости.

Назначение и область применения

Коннектор RJ45 под витую пару категории 5E экранированный универсальный WR-8P8C-5E-SH используется для оконцевания экранированных кабелей типа «витая пара». Применяется там, где важна защита от внешних помех — в офисах, на производстве, в системах видеонаблюдения, автоматизации зданий и других средах с высокой электромагнитной нагрузкой.

Технические характеристики

• Тип разъёма: RJ45 8P8C — восемь контактов, стандарт для Ethernet
• Категория: Cat.5e — поддерживает скорость передачи до 1 Гбит/с
• Экранирование: да — металлический экран снижает влияние ЭМИ
• Способ монтажа: обжимной — требует специального инструмента
• Материал корпуса: поликарбонат — прочный, термостойкий, не горючий
• Рабочая температура: от -30°C до +75°C — подходит для холодных и жарких помещений
• Цвет: металлик — визуально отличается от неэкранированных аналогов
• Совместимость с кабелем: одножильный и многожильный проводник
• Подходит для плоского кабеля: да — расширена функциональность

Совместимость и монтаж

Коннектор RJ45 под витую пару категории 5E экранированный WR-8P8C-5E-SH совместим с любым экранированным кабелем Cat.5e и Cat.5 с диаметром жил 0,4–0,8 мм. Для монтажа требуется обжимной инструмент с матрицей для экранированных разъёмов — обычный инструмент для неэкранированных моделей не подойдёт. Обязательно правильно зафиксировать экран кабеля через контактную площадку на корпусе разъёма — иначе потеряется защита от помех.

Безопасность и стандарты

Изделие соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5e. Материал корпуса — поликарбонат — соответствует нормам самозатухания UL94 V-2. Коннектор не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Универсальность: работает с одножильными и многожильными кабелями без замены разъёма
• Защита от помех: экранирование сохраняет качество сигнала в условиях сильных электромагнитных воздействий
• Широкий температурный диапазон: можно использовать вне помещений или в неотапливаемых зонах
• Поддержка плоского кабеля: позволяет применять разъём даже при использовании специальных тонких кабельных решений
• Стандартная цветовая маркировка: металлик легко отличить от неэкранированных аналогов при обслуживании

Ограничения применения

• Не подходит для неэкранированных кабелей UTP — использование с ними лишает смысл экранирование и может вызвать помехи
• Требуется точная технология обжима: неверное давление или неправильная фиксация экрана снижают эффективность защиты
• Не предназначено для частых переподключений — рассчитан на постоянную установку
• Не рекомендован для открытого монтажа под прямыми солнечными лучами — поликарбонат со временем выгорает

Примеры использования

• Подключение камер видеонаблюдения в промышленных цехах
• Создание сети между станками на заводе с мощными двигателями
• Прокладка кабеля в серверных помещениях с плотной компоновкой оборудования
• Монтаж в зданиях с большим количеством силовых кабелей рядом с сетевыми
• Замена повреждённых разъёмов в существующих экранированных сетях

Практические советы

• Перед обжимом проверьте, что экран кабеля плотно прилегает к контактной пластине на корпусе WR-8P8C-5E-SH — это ключевой момент для работы экранирования
• Используйте только инструмент с меткой “SH” или “S/FTP” — он имеет правильную форму матрицы для экранированных разъёмов
• Не используйте этот коннектор для кабелей с диаметром жил более 0,8 мм — возможен плохой контакт
• Храните в сухом месте: хотя корпус герметичен, внутренние контакты чувствительны к влаге
• При работе с плоским кабелем аккуратно снимайте изоляцию — не повредите медные жилы
