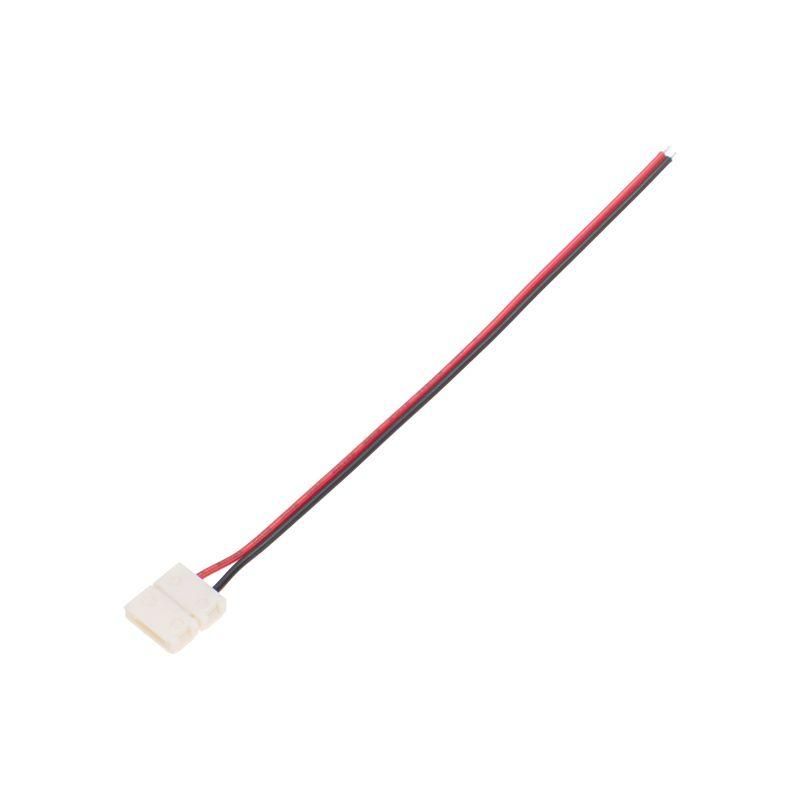

Коннектор с проводами для одноцветной светодиодной ленты SMD 10мм Rexant 148-116 MEET

Коннектор с проводами для одноцветной светодиодной ленты SMD 10мм от REXANT (арт. 148-116) - это готовое решение для быстрого подключения светодиодной ленты к блоку питания без пайки. Подходит для лент шириной 10 мм, работает при напряжении от 5 до 24 В.

Назначение и область применения

Коннектор с проводами для одноцветной светодиодной ленты SMD 10мм используется для соединения ленты с источником питания - блоком или адаптером. Он заменяет необходимость пайки, ускоряя монтаж и снижая риск повреждения LED-элементов. Применяется в системах внутреннего и внешнего освещения: подсветка потолков, шкафов, ниш, рекламных щитов, декоративных элементов интерьера и фасадов.

Технические характеристики

• Ширина совместимой ленты: 10 мм (SMD)
• Рабочее напряжение: 5–24 В постоянного тока
• Конструкция: защелкивающийся контакт на стороне ленты, два гибких провода на стороне питания
• Материал контактов: медные сплавы с серебряным покрытием
• Защита корпуса: IP20 (не предназначена для открытых и влажных мест)

Совместимость и монтаж

Коннектор с проводами для одноцветной светодиодной ленты SMD 10мм совместим только с лентами шириной 10 мм, имеющими стандартный двухконтактный разъем. Установка занимает несколько секунд:

• Убедитесь, что лента выключена и отключена от сети.
• Аккуратно вставьте край ленты в коннектор до характерного щелчка - контакты должны плотно сесть на медные дорожки.
• Подключите провода к выходу блока питания: красный - плюс, черный - минус.
• Не перепутайте полярность - это может повредить ленту.

Провода имеют длину около 15 см - достаточно для подводки к ближайшему блоку. Для более длинных участков используйте удлинители или запаяйте провода напрямую.

Безопасность и стандарты

Коннектор соответствует требованиям безопасности для низковольтных цепей. Работает при температуре от -20C до +60C. Не предназначен для использования во влажных помещениях, на улице или в условиях повышенной запыленности из-за отсутствия защиты выше IP20. Нельзя использовать с лентами мощностью выше 24 В - это вызовет перегрев и деформацию контактов.

Преимущества

• Нет необходимости в паяльнике - экономия времени и исключение риска перегрева ленты.
• Надежная фиксация благодаря защелкам - лента не выпадет даже при вибрации.
• Готовый комплект - все нужные элементы уже собраны, не требуется докупать разъемы или клеммы.
• Поддерживает широкий диапазон напряжений - совместим с большинством популярных блоков питания 12 В и 24 В.

Ограничения применения

• Не подходит для многокрасочных RGB/RGBW лент - только для одноцветных.
• Не рассчитан на работу в условиях высокой влажности, прямого попадания воды или пыли.
• Не рекомендуется для подключения лент длиной более 5 метров без усиления питания - возможен перегрев контактов из-за больших токов.
• Запрещено использовать с импульсными или нестабилизированными источниками питания вне заявленного диапазона 5–24 В.

Примеры использования

• Подсветка кухонных шкафов с лентой 10 мм, питаемой от блока 12 В.
• Декоративная подсветка зеркал в ванной комнате (при условии, что коннектор установлен внутри закрытого короба).
• Освещение торгового стенда - быстрая замена ленты при ремонте.
• Временная подсветка на выставках и мероприятиях - легко отсоединяется и перемещается.

Практические советы

• Перед подключением проверьте, что лента имеет именно 10 мм ширину - другие размеры (например, 8 мм или 12 мм) не подойдут.
• Если лента слишком жесткая, слегка согните её перед вставкой - это облегчит вход в коннектор.
• Для долговечности не допускайте перегрузки - максимальный ток через коннектор не должен превышать 5 А.
• Если планируете частые отключения, выбирайте модели с металлическими защелками - они служат дольше пластиковых.
• Коннектор с проводами для одноцветной светодиодной ленты SMD 10мм от REXANT (арт. 148-116) лучше хранить в сухом месте - влага может окислить контакты.
