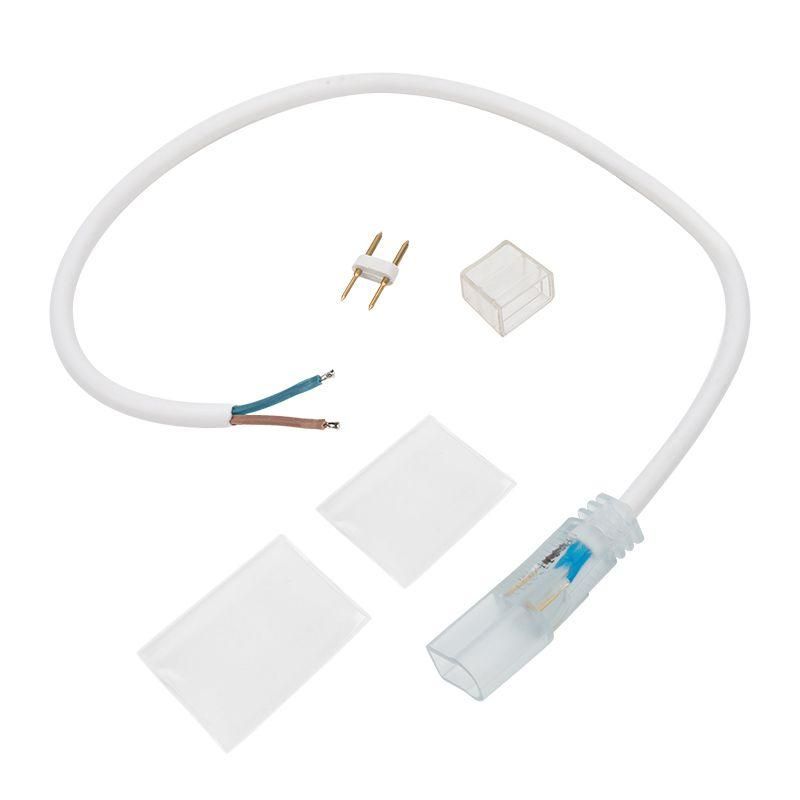

Коннектор с проводом для двухстороннего неона 8х16мм Neon-Night 134-051

Коннектор с проводом для двухстороннего неона 8x16мм от Neon-Night (арт. 134-051) предназначен для надёжного подключения и соединения отрезков двухстороннего неона 8x16 мм с рабочим напряжением 24 В или 220 В. Комплект включает всё необходимое для безопасной сборки световой ленты без лишних доработок.

Назначение и область применения

Коннектор с проводом для двухстороннего неона 8x16мм используется для:

• Подключения отрезков двухстороннего неона к источнику питания 24 В;
• Соединения между собой нескольких участков двухстороннего неона 8x16 мм при помощи кабеля ПВС (для протяжённых установок);
• Замены повреждённых участков светового контура без замены всей ленты.

Применяется в оформлении вывесок, интерьерной подсветки, рекламных конструкций и внешней архитектурной подсветки, где требуется гибкая, легко монтируемая система освещения.

Технические характеристики

• Рабочее напряжение: 24 В или 220 В (зависит от системы питания);
• Сечение неона: 8×16 мм;
• Длина провода: 16 см;
• Материал контактов: медный сплав с серебряным покрытием;
• Изоляция: термоусадочная трубка в комплекте;
• Защита от влаги: требует дополнительной герметизации силиконом (не встроена).

Совместимость и монтаж

Коннектор с проводом для двухстороннего неона 8x16мм совместим исключительно с двухсторонним неоном того же форм-фактора - 8×16 мм. Подключение выполняется следующим образом:

1. Очистите конец неона от изоляции, используя иглу из комплекта для точечного прокола;
2. Вставьте подготовленный конец неона в контактную часть коннектора до упора;
3. Убедитесь, что металлический штырь плотно вошёл в канал неона - проверьте визуально;
4. Наденьте термоусадочную трубку на место соединения и равномерно прогрейте феном;
5. Обязательно заполните внутреннее пространство коннектора морозостойким силиконовым герметиком - это предотвратит проникновение влаги и окисление контактов.

Не допускается использование без герметизации! Пренебрежение этим шагом приведёт к выходу из строя соединения при повышенной влажности или перепадах температур.

Преимущества

• Готовый комплект - всё необходимое в одной упаковке: коннектор, провод, игла, заглушка, термоусадка;
• Удобная длина провода 16 см позволяет легко организовать соединение без натяжения;
• Игла обеспечивает точный и безопасный доступ к токопроводящим элементам внутри неона без повреждения корпуса;
• Заглушка защищает неиспользуемые выводы от пыли и влаги при временных отключениях.

Ограничения применения

• Не подходит для одностороннего неона, LED-лент или других типов гибкой подсветки;
• Не рассчитан на постоянное погружение в воду - даже после герметизации требуется защита от прямого воздействия воды;
• Не рекомендован для открытых установок без дополнительной защиты (коробов, кожухов) при температурах ниже -30 C;
• Не применяется с источниками питания выше 220 В - риск пробоя изоляции.

Примеры использования

• Создание длинной светодиодной вывески из трёх отрезков неона, соединённых через коннекторы 134-051 и кабель ПВС;
• Ремонт повреждённого участка рекламного щита - замена одного фрагмента без демонтажа всей конструкции;
• Подключение неоновой рамки вокруг зеркала в салоне красоты с питанием от 24 В БП.

Практические советы

• Перед первым использованием проверьте целостность термоусадки - она должна быть без трещин и деформаций;
• При работе с 220 В обязательно отключите питание перед подключением коннектора;
• Используйте только морозостойкий силиконовый герметик (например, типа “Sikaflex-221” или аналогичный) - обычный бытовой не выдержит циклы заморозки/оттаивания;
• После монтажа проведите тестовое включение на 5–10 минут - проверьте нагрев соединений. Легкое тепло нормально, значительный нагрев - сигнал к перепроверке контактов;
• Храните запасные коннекторы Neon-Night 134-051 в сухом месте - влага в воздухе может вызвать окисление контактов даже в неработающем состоянии.
