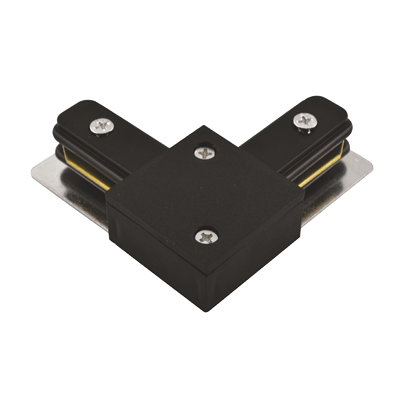

Коннектор шинопровода угловой AC-1B-TL черный серии TOP-LINE | 4690612029375 IN HOME

Коннектор шинопровода угловой AC-1B-TL черный от INHOME — компактное решение для бесшовного соединения участков трековых систем освещения. Подходит для установки в местах изменения направления световой магистрали, обеспечивая надёжный контакт без пайки и резьбы.

Назначение и область применения

Коннектор шинопровода угловой AC-1B-TL черный используется для создания поворотов в трековых системах освещения. Он позволяет соединить два прямых участка шинопровода под углом, сохраняя целостность электрической цепи. Применяется исключительно внутри закрытых систем трекового освещения — например, в торговых залах, галереях, офисах и выставочных помещениях, где используются трековые светильники от INHOME и совместимых брендов.

Технические характеристики

• Количество полюсов: 1 — передаёт ток по одному проводящему каналу, подходит для однофазной сети;
• Номинальное напряжение: 220–250 В — рассчитан на работу в бытовой и коммерческой электросети;
• Максимальная мощность: 600 Вт — предельная нагрузка на один коннектор, не следует превышать;
• Материал корпуса: металл — обеспечивает прочность и теплоотвод;
• Класс защиты: II — двойная изоляция, заземление не требуется;
• Цвет: чёрный — маскирует следы эксплуатации, гармонирует с большинством трековых систем.

Совместимость и монтаж

Коннектор шинопровода угловой AC-1B-TL черный совместим с шинопроводами серии INHOME, соответствующими формату AC-1B. Устанавливается путём вставки в торец одного участка трека и защёлкивания до щелчка — никаких инструментов, болтов или пайки не требуется. Соединение герметично и фиксирует положение под углом 90°. Перед монтажом проверьте, что внутренние контакты в обоих участках трека находятся в исправном состоянии — грязь или деформация могут вызвать нагрев.

Безопасность и стандарты

Коннектор выполнен в соответствии с требованиями класса защиты II — отсутствие необходимости в заземлении снижает риск поражения током даже при повреждении внешней изоляции. Материал корпуса устойчив к перегреву, а конструкция исключает самопроизвольное расцепление. Напряжение и мощность соответствуют нормам для бытового и легкого коммерческого использования.

Преимущества

• Отсутствие резьбовых соединений — монтаж занимает секунды, не требует специальных навыков;
• Устойчивость к вибрации — идеально для помещений с оборудованием, создающим колебания (например, мастерские, склады);
• Равномерное распределение тока — минимизирует перегрузку на отдельных участках трека;
• Защита от перегрева — благодаря металлическому корпусу и оптимизированной площади контакта;
• Эстетичный вид — чёрный цвет не бросается в глаза, не требует декорирования.

Ограничения применения

• Не применяется вне системы трекового освещения — не является универсальным коннектором для любых шинопроводов;
• Поддерживает только одну фазу — нельзя использовать для трёхфазных систем;
• Максимальная мощность 600 Вт — не допускается подключение более чем 6–8 светодиодных светильников по 100 Вт каждый;
• Не предназначена для открытой прокладки или воздействия прямых осадков — работает только во внутренних условиях.

Примеры использования

• Изменение направления трека вдоль стены в магазине одежды;
• Обход колонны или потолочного проёма в выставочном зале;
• Формирование L-образного контура освещения в кафе или фотостудии;
• Замена сломанного прямого участка на поворотный без замены всей системы.

Практические советы

• Перед установкой протестируйте целостность цепи мультиметром — плохой контакт может вызывать мерцание светильников;
• Не используйте коннектор в качестве точки подключения питания — он лишь соединяет участки трека между собой;
• При сборке длинных треков распределяйте нагрузку равномерно — лучше делать несколько точек входа питания, а не перегружать один коннектор;
• Проверяйте посадочные размеры: если трек имеет внутренний диаметр 60 мм, то AC-1B-TL точно подойдёт — другие модели могут не защёлкиваться;
• Храните запасной коннектор — при ремонте или модификации системы он часто оказывается необходим.
