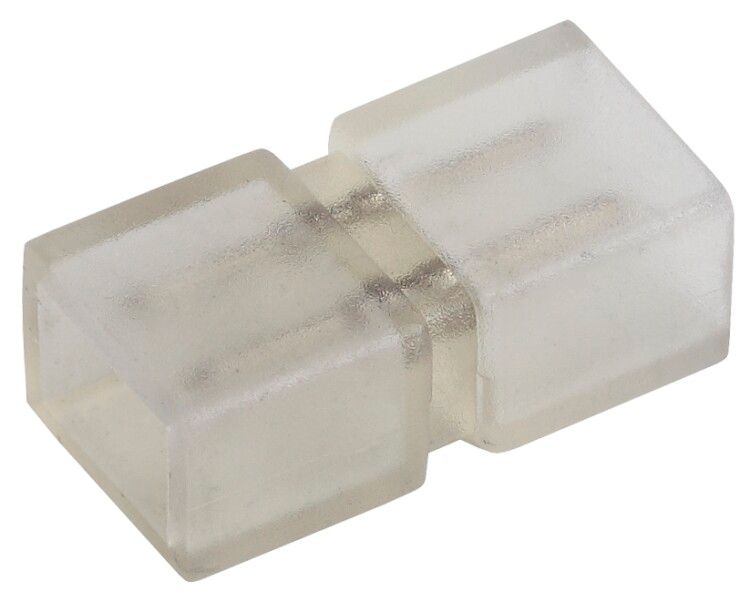

Коннектор LS-connector-220-3528 (5/2500) ЭРА Б0004969

Коннектор для светодиодной ленты LS-connector-220-3528 (5/2500) от ЭРА предназначен для быстрого соединения отрезков светодиодной ленты с питанием 220 В, обеспечивая надёжный контакт без пайки. Артикул б0004969 подходит для установки в помещениях с невысокой влажностью.

Назначение и область применения

Коннектор для светодиодной ленты LS-connector-220-3528 (5/2500) используется для соединения двух отрезков LED-ленты с рабочим напряжением 220 В. Он позволяет увеличивать длину освещения, заменять повреждённые секции или собирать сложные схемы без пайки. Подходит для внутреннего монтажа в жилых, офисных и коммерческих помещениях - например, для подсветки потолков, шкафов, рекламных щитов.

Технические характеристики

• Тип коннектора: игла-игла - два металлических контакта, вставляемые в пазы ленты;
• Рабочее напряжение: 220 В - совместим только с лентами, рассчитанными на высокое напряжение;
• Материал корпуса: пластик - устойчив к механическому воздействию, не проводит ток;
• Степень защиты: IP20 - защищает от крупных частиц и случайного касания, но не от воды и пыли;
• Поддерживает ленты типа 3528 - стандартный формат SMD-диодов с шагом 30 мм.

Совместимость и монтаж

Коннектор для светодиодной ленты LS-connector-220-3528 (5/2500) совместим только с лентами, имеющими контактную площадку под тип “игла”. Убедитесь, что лента имеет именно такой тип разъёма - не подходит для 12/24 В лент или моделей с другим интерфейсом. Монтаж выполняется вручную: просто вставьте конец ленты до характерного щелчка. Напряжение 220 В требует осторожности - отключите питание перед подключением.

Безопасность и стандарты

Коннектор соответствует требованиям безопасности для низковольтных систем, однако из-за работы при 220 В не является безопасным для открытого монтажа без изоляции. Применяйте его только внутри закрытых конструкций. IP20 исключает использование во влажных зонах - кухнях, ванных, на улице.

Преимущества

• Не требует паяльника - экономит время при сборке и ремонте;
• Удобная фиксация - плотный контакт снижает риск перегрева и мерцания;
• Легко демонтировать - можно отсоединить и переиспользовать;
• Совместим с популярными лентами 3528 - широкий выбор совпадающих продуктов.

Ограничения применения

• Не использовать в условиях повышенной влажности, пыли или на улице - IP20 недостаточно;
• Не подходят для лент 12 В или 24 В - возможна порча ленты или коннектора;
• Не рекомендован для частого подключения/отключения - срок службы контактов ограничен;
• Не предназначены для нагрузки выше 2500 мм (2,5 метра) на один коннектор - превышение вызывает нагрев.

Примеры использования

• Наращивание ленты вдоль потолка в гостиной - соединение двух 1,5-метровых отрезков;
• Замена вышедшей из строя секции в подсветке кухонного гарнитура;
• Сборка длинной линии для рекламной вывески - несколько лент, соединённых через коннекторы;
• Изменение формы освещения в торговом зале - перестановка сегментов без перепайки.

Практические советы

• Перед установкой проверьте, чтобы лента была полностью отключена от сети - даже малый заряд может вызвать удар током;
• Не используйте коннектор для LS-connector-220-3528 (5/2500) в местах, где он будет подвергаться давлению - например, под плиткой или в проходах;
• Если лента часто перемещается - лучше применить пайку вместо коннектора для долговечности;
• При использовании нескольких коннекторов в одной цепи следите, чтобы суммарная длина не превышала 2,5 м на каждый - иначе возможен перегрев и выход из строя.
