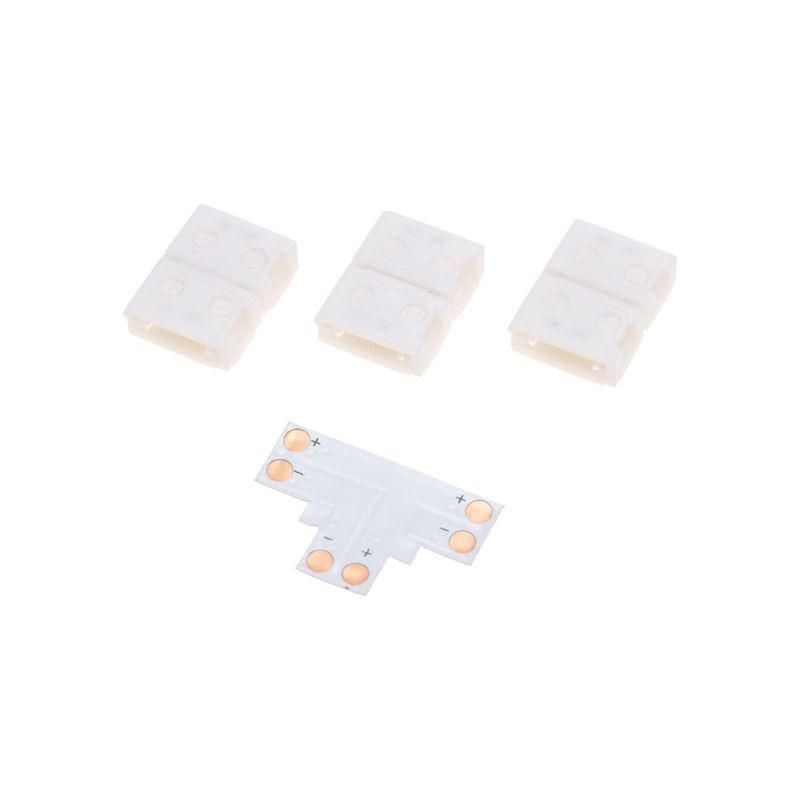

Коннектор T-образный для светодиодной ленты SMD 8 мм REXANT 148-119

Коннектор T-образный для светодиодной ленты SMD 8мм от REXANT (арт. 148-119) позволяет легко соединить три отрезка ленты без пайки - идеально для сложных схем освещения в интерьере, на вывесках или в декоративных системах.

Назначение и область применения

Коннектор T-образный для светодиодной ленты SMD 8мм используется для разветвления цепочки LED-ленты. Он даёт возможность подключить один отрезок ленты к двум другим под углом 90 градусов - например, чтобы обойти угол стены, смонтировать подсветку вокруг окна или создать букву «Т» в световой композиции. Подходит для лент шириной 8 мм, работающих при напряжении от 5 до 24 В.

Технические характеристики

• Форма: T-образная - три выхода под углом 90°
• Ширина совместимой ленты: 8 мм
• Рабочее напряжение: 5–24 В постоянного тока
• Материал контактов: медные пластины с никелированием
• Корпус: термостойкий пластик, самозатухающий (UL94 V-0)
• Защёлки: автоматическое фиксирование ленты без инструментов

Совместимость и монтаж

Коннector T-образный для светодиодной ленты SMD 8мм совместим только с лентами шириной 8 мм и стандартным шагом контактных площадок. Установка занимает несколько секунд:

1. Убедитесь, что лента отключена от питания.
2. Аккуратно откройте защёлку на одном из трёх входов коннектора.
3. Вставьте край ленты до упора - металлические контакты должны плотно прижаться к медным дорожкам.
4. Закройте защёлку до щелчка - это гарантирует надёжный контакт.
5. Повторите для остальных двух участков ленты.

Не используйте с лентами шириной 5 мм или 10 мм - контакты не будут замыкаться правильно.

Безопасность и стандарты

Коннектор T-образный для светодиодной ленты SMD 8мм изготовлен из материала, соответствующего классу горючести UL94 V-0 - он не поддерживает горение. Напряжение до 24 В обеспечивает безопасную работу в бытовых условиях. Конструкция не имеет открытых токоведущих частей - риск поражения током минимален.

Преимущества

• Нет необходимости в пайке - снижается риск перегрева ленты и повреждения элементов
• Быстрая сборка - монтаж без инструментов даже новичком
• Надёжная фиксация - защёлки не позволяют ленте выпасть при вибрации
• Поддержка широкого диапазона напряжений - работает с 12 В и 24 В лентами
• Интегрированная защита от перекоса - контакты точно выровнены под ширину 8 мм

Ограничения применения

• Не предназначено для наружного использования - не имеет защиты IP
• Не рекомендуется применять в местах с высокой влажностью (ванная, бассейн, улица)
• Не подходит для лент мощностью выше 14,4 Вт/м при 24 В - возможен перегрев контактов
• Не допускается использование с RGBW или адресными лентами с контроллерами - может нарушить сигнал
• Не ремонтируется - при повреждении требуется замена всего коннектора

Примеры использования

• Подсветка потолочных ниш с переходом на стену
• Освещение рекламных вывесок с буквенной формой
• Создание светового контура вокруг зеркала или картины
• Обход колонн, труб или других препятствий в интерьерном освещении
• Системы точечного освещения в мебельных модулях

Практические советы

• Перед монтажом проверьте полярность - лента должна подходить к коннектору правильной стороной (обычно помечена + и −)
• Если лента слишком жесткая, слегка согните её перед вставкой - не ломайте!
• Для долговечности не нагружайте коннектор механически - не вешайте на него вес ленты
• При использовании нескольких коннекторов в одной цепи следите, чтобы суммарная нагрузка не превышала мощность блока питания
• Коннектор T-образный для светодиодной ленты SMD 8мм от REXANT (арт. 148-119) лучше использовать в сочетании с качественным проводом того же сечения - это сохраняет целостность всей системы
