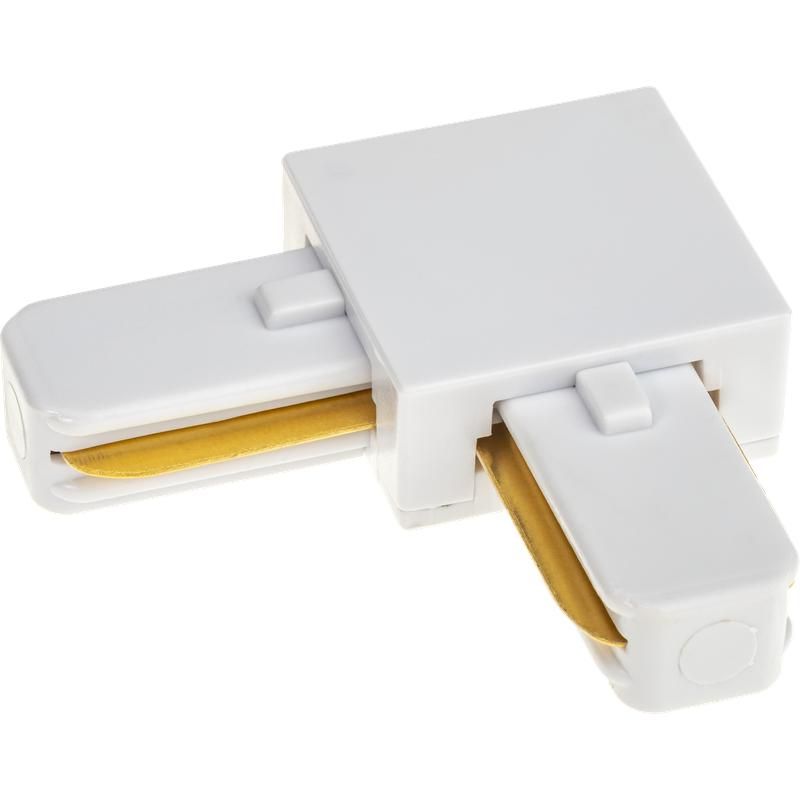

Коннектор трековый для соединения шинопровода угловой жесткий ARTLINE пластик/медь бел. Ritter 59745 6

Коннектор трековый для соединения шинопровода, L-образный, жесткий, пластик/медь, белый от бренда Ritter (артикул 59745 6) предназначен для создания угловых участков в системах трекового освещения, обеспечивая надёжное электрическое и механическое соединение между секциями шинопровода.

Назначение и область применения

Этот L-образный коннектор используется для соединения двух прямых участков шинопровода Ritter ARTLINE под углом 90 градусов. Он создаёт непрерывную электрическую цепь, позволяющую питать трековые светильники в повёрнутых зонах помещения. Применяется исключительно в системах трекового освещения, где требуется изменение направления шины - например, вдоль стен, вокруг колонн или в углах помещений. Подходит для установки в офисах, торговых залах, выставочных пространствах и жилых интерьерах с точечным освещением.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на работу в бытовых и коммерческих сетях переменного тока 220–240 В
• Количество фаз: 1 - совместим только с однофазными системами
• Материал корпуса: пластик, контакты: медь - обеспечивает изоляцию и хорошую проводимость
• Цвет корпуса: белый, матовая поверхность - гармонирует с большинством потолочных решений
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для влажных зон
• Класс защиты от поражения током: I - требует обязательного подключения к заземляющему проводнику
• Способ монтажа: накладной - крепится сверху к шинопроводу без вскрытия корпуса
• Поддерживает подвесной монтаж - может использоваться в системах с подвесом на тросах или кронштейнах

Совместимость и монтаж

Коннектор трековый для соединения шинопровода, L-образный, жесткий, пластик/медь, белый (артикул 59745 6) совместим только с шинопроводами серии Ritter ARTLINE (артикулы 59783 8, 59784 5, 59785 2, 59786 9). Монтаж выполняется вручную: совмещаются контактные площадки на конце одной шины и входном разъёме коннектора до характерного щелчка. Убедитесь, что шины находятся в одном горизонтальном уровне - перекос вызывает плохой контакт. Для подвесного монтажа используйте соответствующие крепёжные элементы, совместимые с профилем Ritter ARTLINE. Нельзя использовать этот коннектор для соединения шин разных серий или производителей.

Безопасность и стандарты

Изделие соответствует классу защиты I - заземление обязательно. Отсутствие заземляющего провода делает использование коннектора опасным. IP20 не предполагает защиту от воды или пыли - запрещено применение в ванных комнатах, на улице, в сырых или пыльных помещениях. Не допускается открытый доступ к контактам после установки - все соединения должны оставаться внутри закрытой системы.

Преимущества

• Жёсткая конструкция - сохраняет форму и положение даже при нагрузках на светильники
• Легкий монтаж - не требует инструментов, соединение происходит методом “вставить и защёлкнуть”
• Надёжная проводимость - медные контакты обеспечивают минимальное переходное сопротивление
• Эстетика - белый матовый корпус не бросается в глаза и маскируется под потолочные покрытия
• Готовое решение - не нуждается в доработке, не требует пайки или болтовых соединений

Ограничения применения

• Не подходит для многожильных или трёхфазных систем - работает только с однофазным 220 В
• Запрещена установка в условиях повышенной влажности, пыли, температур ниже 0C или выше +40C
• Не предназначена для самостоятельного изменения формы - нельзя гнуть или резать
• Не совместим с другими сериями шинопроводов, кроме Ritter ARTLINE
• Не рекомендован для использования в местах с высокими механическими нагрузками (например, в промышленных цехах с вибрацией)

Примеры использования

• Создание L-образного контура освещения вдоль двух смежных стен в торговом зале
• Обход колонны в холле офиса с равномерным распределением света
• Переход от прямой линии к нише в дизайнерском интерьере
• Формирование уголка в системе освещения над кухонным островом

Практические советы

• Перед монтажом проверьте, чтобы шины были одного типа и длины - различия в ширине или глубине препятствуют плотному соединению
• После установки протестируйте цепь: включите светильники на обоих участках - если один не работает, проверьте защёлку и контакт
• Не затягивайте коннектор силой - он не имеет винтов, и чрезмерное давление может сломать пластиковую защёлку
• Если система будет подвешена, убедитесь, что вес всех светильников распределён равномерно - перекос может деформировать соединение
• Резервируйте хотя бы один такой коннектор при закупке комплекта - они часто теряются при сборке или замене маршрута
