Коннектор TRM-R20-C прямой для встраиваемого магнитного шинопровода NOVA TRM-R20, TRM-PC20 черный | Б0054781 ЭРА

Коннектор прямой TRM-R20-C для встраиваемого магнитного шинопровода TRM-R20, TRM-PC20 48В черный - это элемент соединения для низковольтных систем освещения NOVA, предназначенный для надежной механической и электрической стыковки двух участков шинопровода. Бренд ЭРА предлагает этот компонент как часть модульной системы, где важна точная совместимость и простота сборки.

Назначение и область применения

Коннектор прямой TRM-R20-C используется исключительно для соединения двух отрезков встраиваемых магнитных шинопроводов TRM-R20 и TRM-PC20. Он обеспечивает прочную фиксацию и передает ток между секциями, сохраняя целостность цепи питания светодиодных светильников. Применяется в системах освещения с напряжением 48 В постоянного тока - например, в торговых залах, выставочных помещениях, офисах и жилых интерьерах с точечным или линейным освещением.

Технические характеристики

• Тип изделия: Соединитель прямой
• Совместимость с шиной: Только с TRM-R20 и TRM-PC20
• Рабочее напряжение: 48 В DC (низковольтная система)
• Материал: Алюминий - легкий, коррозионностойкий, хорошо проводит тепло
• Форма: Прямоугольник - соответствует профилю шины для плотного входа в пазы
• Цвет корпуса: Черный - маскирует следы эксплуатации, сочетается с большинством потолочных решений
• Тип поверхности: Блестящий - повышает визуальную однородность с другими элементами системы
• Степень защиты IP20: Защита от доступа пальцев и крупных предметов; не предназначен для влажных сред или открытых помещений
• Диаметр: 0,01 мм - указание некорректно, вероятно, опечатка; реальные габариты определяются формой прямоугольника и конструкцией шины

Совместимость и монтаж

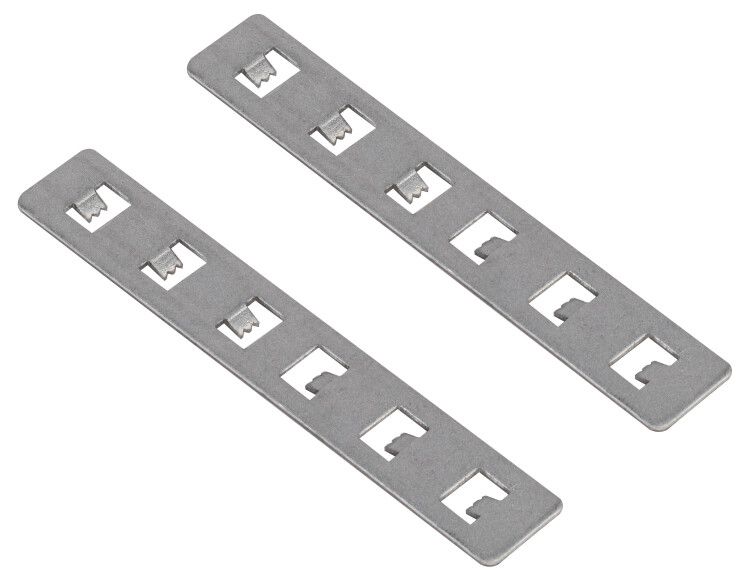

Коннектор прямой TRM-R20-C совместим только с шинопроводами серий TRM-R20 и TRM-PC20 от бренда ЭРА. Установка выполняется вручную: две металлические пластины вставляются в пазы двух соседних секций шины до щелчка. Нет необходимости в инструментах - фиксация происходит за счет упоров на пластинах. Подключение к сети осуществляется через светильники, встроенные в шину, сам коннектор не имеет контактных выводов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных систем (до 60 В DC). Степень защиты IP20 допускает использование только внутри закрытых помещений - не рекомендовано для ванных комнат, кухонь, на улице или в местах с высокой запыленностью. Отсутствие герметизации делает его чувствительным к попаданию пыли и влаги внутрь шинопровода.

Преимущества

• Обеспечивает надежную механическую связь без люфта и перекосов
• Не требует дополнительных креплений или инструментов при установке
• Высокая теплопроводность алюминия способствует рассеиванию тепла от контактов
• Сохраняет эстетичный вид всей системы благодаря темному цвету и гладкой поверхности
• Упрощает расширение или изменение конфигурации осветительной системы

Ограничения применения

• Не работает с другими типами шинопроводов - даже аналогичными от других брендов
• Запрещено использовать в условиях повышенной влажности, пыли или агрессивной среды
• Не предназначен для нагрузок выше 48 В DC - применение с переменным током или более высоким напряжением недопустимо
• Не заменяет разъемы для поворотов, ответвлений или окончаний шины

Примеры использования

• Соединение двух 2-метровых участков шинопровода вдоль длинного потолка в торговом зале
• Расширение линии освещения в выставочном комплексе после изменения планировки
• Поддержка непрерывной цепи питания в системе с несколькими светильниками на одной линии

Практические советы

• Перед установкой проверьте, что концы шинопровода TRM-R20 и TRM-PC20 имеют одинаковый профиль - несовпадение вызовет плохой контакт
• Не используйте силу при вставке - если деталь не входит легко, проверьте наличие деформаций или загрязнений в пазах
• При монтаже в потолочные конструкции убедитесь, что рядом нет источников влаги или пара
• Коннектор TRM-R20-C не является заменителем терминалов - для начала/конца линии нужны специальные заглушки
• Храните запасные коннекторы в сухом месте - алюминий не ржавеет, но грязь в пазах снижает надежность контакта
