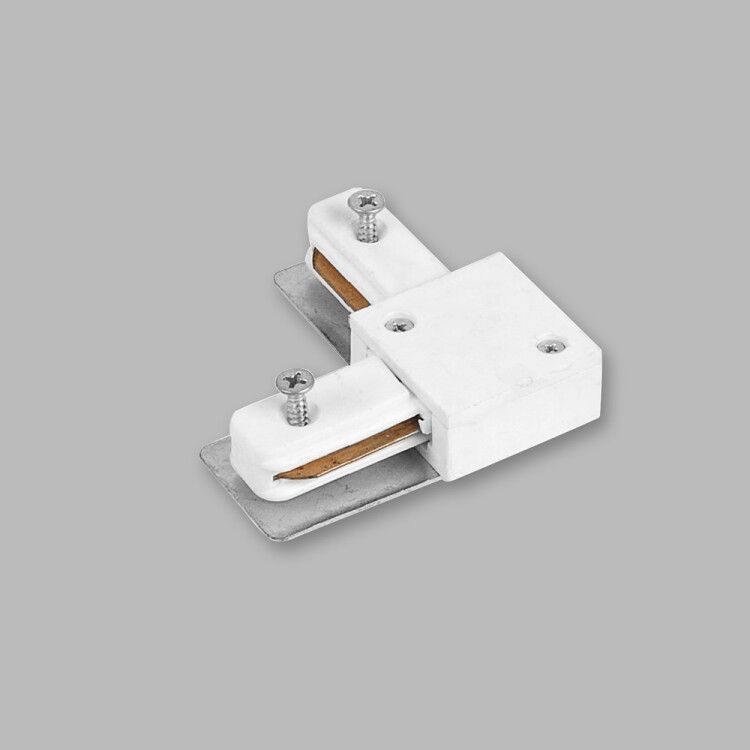

Коннектор угловой белый для шинопровода - LD1001 FERON 10315

Коннектор угловой для шинопровода белый LD1001 от FERON предназначен для соединения участков шинопровода под углом 90 градусов в однофазных сетях до 230 В. Этот элемент обеспечивает надёжный контакт и сохраняет целостность системы распределения электроэнергии внутри помещений.

Назначение и область применения

Коннектор угловой для шинопровода белый LD1001 используется исключительно для создания поворотов в системах шинопровода типа CAB1003. Он позволяет изменить направление токоведущих шин без нарушения электрической связи. Подходит для внутренней установки в офисах, производственных помещениях, торговых центрах - там, где требуется компактная и безопасная проводка по сложной трассе.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на работу в бытовых и коммерческих однофазных сетях
• Тип изделия: Коннектор - служит для механического и электрического соединения секций шинопровода
• Количество фаз: 1 - совместим только с однофазными системами
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не защищён от воды и пыли
• Цвет корпуса: Белый - соответствует цвету основного шинопровода CAB1003, обеспечивает эстетичную интеграцию
• Материал: Пластик - изолирующий материал, устойчивый к механическим нагрузкам, но не предназначенный для внешних условий

Совместимость и монтаж

Коннектор угловой для шинопровода белый LD1001 совместим только с шинопроводом CAB1003. Устанавливается между двумя прямыми секциями для формирования прямого угла. Монтаж выполняется путём вставки в торец одной секции и плотного защёлкивания во вторую - без инструментов. Перед сборкой проверьте соответствие типоразмеров и наличие фиксирующих замков. Не используйте с другими сериями шинопровода - даже внешне похожими.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Степень защиты IP20 исключает применение в условиях повышенной влажности, на улице или в местах с риском попадания пыли и жидкостей. Для работы в таких зонах требуются коннекторы с классом защиты IP65 и выше.

Преимущества

• Простой и быстрый монтаж без болтов и инструментов
• Электрический контакт обеспечивается через металлические контакты внутри корпуса - минимизирует переходное сопротивление
• Цвет и форма точно соответствуют шинопроводу CAB1003 - обеспечивают единый вид всей системы
• Угловое исполнение снижает необходимость использования дополнительных переходников или удлинителей

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги и пыли
• Работает только в однофазных сетях - несовместим с трёхфазными системами
• Поддерживает только шинопровод CAB1003 - другие модели не подходят
• Не допускается использование в средах с высокой температурой (>40 C) или химически активной средой

Примеры использования

• Переход от горизонтальной части шинопровода к вертикальному стояку в офисном здании
• Обход колонны или перегородки в производственной линии
• Создание ответвлений под прямым углом к оборудованию на стене

Практические советы

• Перед установкой убедитесь, что шины в обоих сегментах выровнены - перекос вызывает плохой контакт и нагрев
• Не затягивайте силой - LD1001 имеет самофиксирующуюся конструкцию; избыточное усилие может повредить защёлки
• Проверяйте совместимость перед заказом: коннектор работает только с CAB1003, а не с другими моделями FERON
• Если нужна защита от пыли/воды - выбирайте другой тип коннектора с IP65+
