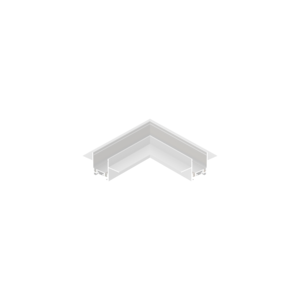

Коннектор угловой горизонтальный для встраиваемного монтажа в гипсокартон магнитной системы Galakti 100x100x36мм бел. VARTON V4-R7-00.RG23.TRK-0016 VARTA

Коннектор угловой горизонтальный для встраиваемого монтажа в гипсокартон для магнитной системы Galakti 100x100x36 мм белый - это компактный элемент для надёжного соединения шинопроводов в системе VARTON Galakti. Подходит для скрытой установки в перегородках из гипсокартона, обеспечивает питание магнитных светильников на напряжение до 48 В. Артикул v4-r7-00.rg23.trk-0016.

Назначение и область применения

Коннектор угловой горизонтальный используется для создания ответвлений в магнитной шинопроводной системе Galakti. Он позволяет подключить светильник к основному токоведущему каналу под углом 90°, сохраняя целостность цепи питания. Устанавливается исключительно внутри стен из гипсокартона - идеально для современных интерьеров с точечным освещением. Применяется там, где требуется скрытая проводка и быстрое подключение магнитных светильников без сверления или жесткого крепления.

Технические характеристики

• Рабочее напряжение: 48 В постоянного тока (DC)
• Максимальная мощность: 200 Вт
• Количество полюсов: 1 (однополюсный)
• Габариты: 100×100×36 мм (длина × ширина × глубина)
• Ширина корпуса: 67 мм
• Глубина установки: 35 мм
• Материал корпуса: алюминий
• Поверхность: матовая, белая
• Класс защиты: III (дополнительная изоляция, безопасно при низком напряжении)
• Подключение шины: да - совместим с шинопроводами Galakti

Совместимость и монтаж

Коннector предназначен исключительно для работы с магнитными шинопроводами серии Galakti от VARTON. Не совместим с другими системами, даже если они имеют аналогичную форму. Монтаж выполняется в подготовленном проёме в гипсокартоне - размеры отверстия должны соответствовать внешним габаритам 100×100 мм. Глубина 35 мм позволяет утопить устройство полностью, не нарушая плоскости отделки. Для подключения достаточно вставить шину в один край, а затем подключить к другому - магнитное зацепление фиксирует контакт без болтов или зажимов. После установки светильник просто притягивается к коннектору магнитом.

Безопасность и стандарты

Изделие относится к классу защиты III - работает на безопасном низковольтном напряжении 48 В, что исключает риск поражения электрическим током. Соответствует требованиям к маловольтным системам освещения. Алюминиевый корпус рассеивает тепло, предотвращая перегрев при нагрузке до 200 Вт. Нет открытых токоведущих частей - все контакты закрыты внутри корпуса.

Преимущества

• Не требует инструментов для подключения - магнитное соединение обеспечивает быстрый монтаж
• Угловая форма позволяет менять направление шинопровода без дополнительных переходников
• Полностью скрывается в стене - не выступает над уровнем гипсокартона
• Высокая механическая прочность благодаря алюминиевому корпусу
• Матовое покрытие не бликуют и не выглядят как “технический элемент”

Ограничения применения

• Не предназначена для установки в бетон, кирпич или другие плотные материалы - только в гипсокартон
• Максимальная мощность 200 Вт - нельзя использовать для подключения нескольких мощных светильников одновременно
• Работает только с шинопроводами Galakti - несовместим с системами других производителей
• Не допускается использование вне помещений - не имеет защиты от влаги выше IP20
• Запрещено подключать к сети 220 В - только к выходам преобразователя 48 В DC

Примеры использования

• Освещение в офисах - скрытые световые линии в потолочных нишах
• Рetail-зоны - изменение направления шинопровода вокруг витрин
• Жилые помещения - точечное освещение в спальне или гостиной с магнитными LED-светильниками
• Общественные здания - модульные решения в холлах и коридорах с возможностью переоборудования

Практические советы

• Перед монтажом проверьте, чтобы толщина гипсокартона позволяла утопить коннектор полностью - минимальная толщина слоя должна быть 12–15 мм
• Не используйте этот коннектор для прямого участка - он только для поворотов; для прямого соединения применяйте линейные коннекторы Galakti
• При подключении нескольких светильников к одной линии следите, чтобы суммарная мощность не превышала 200 Вт
• Если система будет работать долго на максимальной нагрузке - рекомендуется делать запас по мощности 15–20%
• Проверяйте соответствие артикула v4-r7-00.rg23.trk-0016 перед заказом - существуют версии для вертикального монтажа и других цветов
