Коннектор угловой MAG-CON-4560-FDW-L90 (BK, 5LN) (IP20 Металл, 3 года) - 046834 Arlight

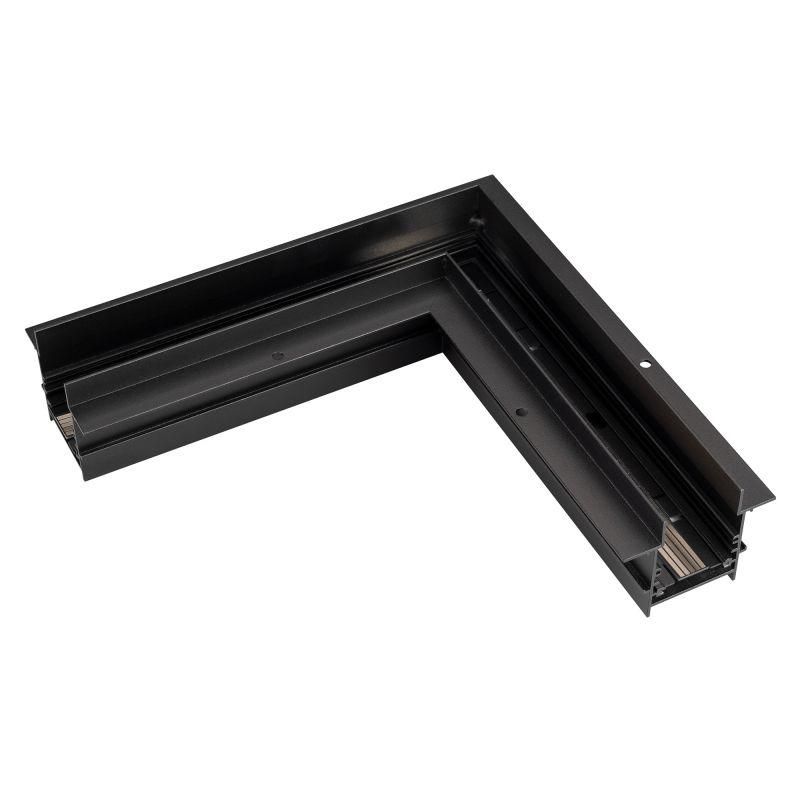

Коннектор угловой MAG-CON-4560-FDW-L90 (BK, 5LN) IP20 металл от Arlight предназначен для подключения и питания встраиваемых светильников на треке MAG-TRACK-4560-FDW. Он обеспечивает передачу электроэнергии через пять токопроводящих дорожек, что позволяет управлять освещением по протоколу DALI. Коннектор выполнен из алюминия, имеет черный цвет и защищен от попадания крупной пыли и капель воды (IP20).

Назначение и область применения

Коннектор угловой MAG-CON-4560-FDW-L90 (BK, 5LN) IP20 металл используется для создания поворотов в системах встраиваемого трекового освещения. Он соединяет прямые участки трека MAG-TRACK-4560-FDW под углом 90 градусов, сохраняя электрический контакт между секциями. Подходит для установки в офисах, торговых залах, выставочных помещениях и других местах, где требуется гибкая компоновка точечного освещения.

Технические характеристики

• Тип: угловой коннектор для трека
• Рабочее напряжение: DC24V
• Материал корпуса: алюминий
• Цвет: черный (BK)
• Количество токопроводящих дорожек: 5
• Степень защиты: IP20 (защита от пальцев и крупной пыли, не предназначено для влаги)
• Габариты: 245×245×75 мм (длина × ширина × высота); посадочный диаметр 60 мм
• Поддержка протокола: DALI (через 5-проводную систему)

Совместимость и монтаж

Коннектор угловой MAG-CON-4560-FDW-L90 (BK, 5LN) IP20 металл совместим исключительно с треком MAG-TRACK-4560-FDW. Для фиксации к треку требуются отдельные аксессуары - они не входят в комплект. Установка выполняется путём вставки коннектора в торец трека до щелчка. Перед монтажом необходимо отключить питание. Соединение должно быть плотным - слабый контакт вызывает перегрев или мерцание светильников.

Безопасность и стандарты

Защита IP20 соответствует требованиям для внутреннего использования в сухих помещениях. Коннектор не рассчитан на влажные среды, открытые площадки или места с риском брызг. Напряжение DC24V снижает опасность поражения током, однако работа с проводниками должна осуществляться только при отключенном питании.

Преимущества

• Пять токопроводящих дорожек позволяют использовать управление по DALI - можно регулировать яркость и включать/выключать группы светильников программно
• Алюминиевый корпус обеспечивает хорошую теплопроводность и долговечность
• Чёрный цвет маскирует коннектор в темном потолке, не нарушая эстетику системы
• Форма под 90° даёт возможность создавать L-образные и прямоугольные контуры освещения

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги и пыли
• Несовместим с другими сериями треков, даже если имеют похожий внешний вид
• Требует обязательного использования специальных крепёжных элементов, которые продаются отдельно
• Не рекомендован для нагрузок выше 24 В постоянного тока - использование переменного тока или более высокого напряжения приведёт к выходу из строя

Примеры использования

• Создание уголков в трековой системе над торговыми прилавками в розничном магазине
• Обход колонн или выступов в офисных интерьерах с использованием нескольких угловых коннекторов
• Интеграция в системы умного освещения с контроллером DALI для автоматического изменения уровня света

Практические советы

• Перед покупкой проверьте, что ваш трек именно MAG-TRACK-4560-FDW - другие модели не подходят, даже при одинаковом диаметре 60 мм
• Закупите крепёжные элементы заранее - без них коннector не закрепится
• При монтаже не перегибайте провода внутри трека - это может повредить токопроводящие дорожки
• Если используете DALI, убедитесь, что все светильники и драйверы поддерживают этот протокол - иначе 5-проводная система не будет работать
• Не комбинируйте этот коннектор с продуктами других брендов - различия в контактах могут вызвать плохой контакт или перегрев
