Коннектор угловой MAG-CON-4563-L90 (BK, 5LN) (IP20 Металл, 3 года) - 046606 Arlight

Коннектор угловой MAG-CON-4563-L90 (BK, 5LN) IP20 металл предназначен для соединения светильников с треком MAG-TRACK-4563 под управление по протоколу DALI. Этот элемент от бренда Arlight позволяет гибко распределить освещение вдоль трековой системы, сохраняя эстетичный вид и надежную электрическую связь.

Назначение и область применения

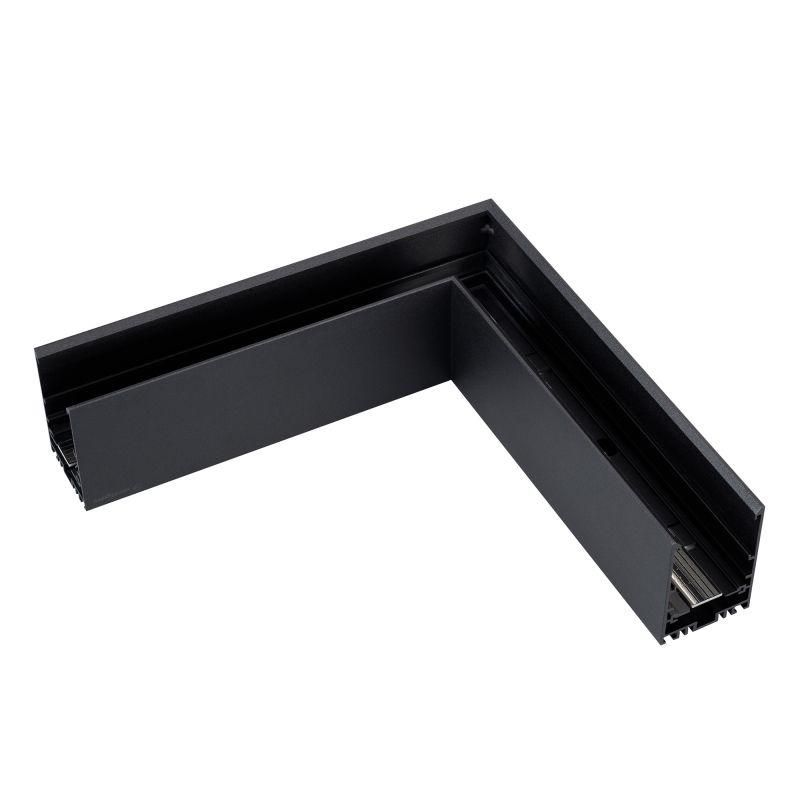

Коннектор угловой MAG-CON-4563-L90 (BK, 5LN) IP20 металл используется для поворотного подключения светильников к треку MAG-TRACK-4563 под углом 90°. Он обеспечивает передачу питания и сигнала управления по DALI между треком и светильником. Подходит для установки в коммерческих помещениях: офисах, торговых залах, выставочных пространствах, где требуется точечная регулируемая подсветка.

Технические характеристики

• Форма: угловой, 90°
• Материал корпуса: алюминий
• Цвет: черный (BK)
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Рабочее напряжение: DC24V
• Габариты: 230×230×45×63 мм
• Тип управления: DALI
• Совместимость: исключительно с треком MAG-TRACK-4563

Совместимость и монтаж

Коннектор угловой MAG-CON-4563-L90 (BK, 5LN) IP20 металл совместим только с треком MAG-TRACK-4563. Для фиксации на треке требуются отдельные аксессуары - они не входят в комплект. Установка выполняется путём защёлкивания на направляющую трека. Перед монтажом убедитесь, что контактные площадки трека соответствуют спецификациям коннектора. Электрическое подключение осуществляется через внутренние провода, которые должны быть предварительно запитаны от контроллера DALI.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования. Защита IP20 допускает применение только в сухих помещениях без воздействия влаги, пыли или механических повреждений. Не предназначено для наружной установки или мест с высокой запыленностью.

Преимущества

• Алюминиевый корпус обеспечивает прочность и хорошую теплопередачу
• Чёрный цвет маскирует устройство в интерьере, снижает визуальную нагрузку
• Поддержка DALI позволяет интегрировать коннектор в систему умного освещения с программным управлением
• Угловая форма даёт возможность изменить направление светового потока без изменения положения трека

Ограничения применения

• Не работает с другими трековыми системами - даже аналогичными по внешнему виду
• IP20 не защищает от влаги - нельзя использовать в ванных, кухнях, на улице
• Требует отдельного приобретения крепёжных элементов для монтажа на трек
• Не поддерживает переменный ток - только постоянный ток 24 В

Примеры использования

• Освещение выставочных стендов с перпендикулярным направлением лучей
• Подсветка продуктовых полок в торговом зале, где необходимо сместить свет под углом
• Зональное освещение в офисах с использованием сложных трековых маршрутов
• Системы освещения в музеях и галереях, где важна точная настройка угла падения света

Практические советы

• Перед заказом проверьте, что ваш трек именно MAG-TRACK-4563 - другие модели не подходят
• Учитывайте посадочные размеры: 230×230 мм - убедитесь, что есть место для установки в конструкции
• При проектировании учтите, что коннектор не является источником света - он лишь соединяет светильники с питанием
• Для долговечности избегайте частого перемещения коннектора по треку - это может повредить контактные группы
• Обязательно используйте совместимые драйверы и контроллеры DALI, чтобы избежать сбоев в работе
