Коннектор угловой MAG-CON-MINI-2538-F-L90 (BK) (ARL, IP20 Металл, 3 года) | 046822 Arlight

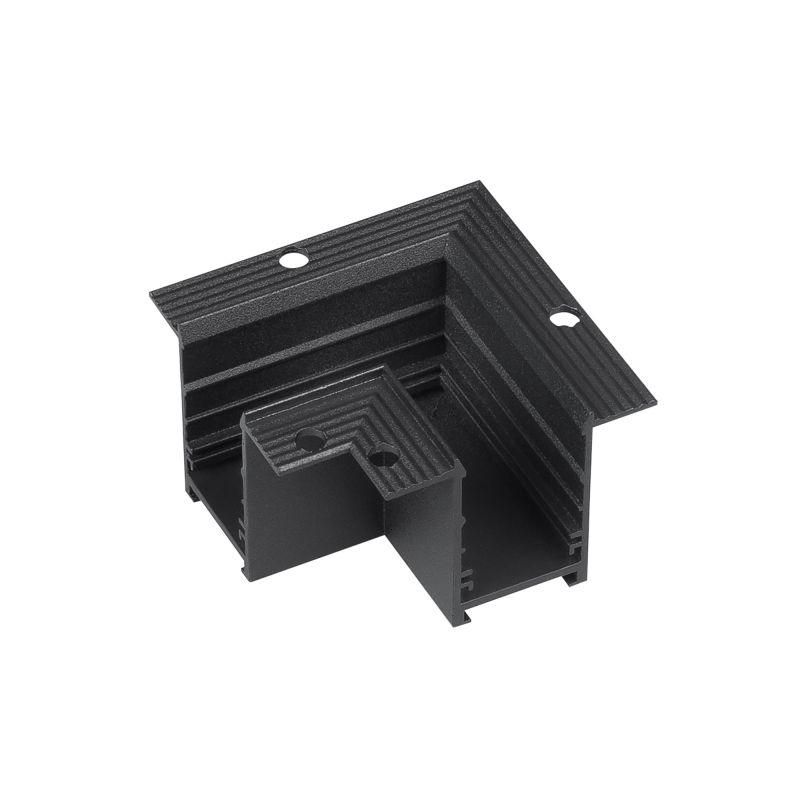

Коннектор угловой MAG-CON-MINI-2538-F-L90 (BK) IP20 металл от Arlight - это элемент для создания изгибов в системах встраиваемых треков MAG-TRACK-2538-F. Он не проводит ток, а лишь обеспечивает механическое и геометрическое соединение между участками трека под углом 90°.

Назначение и область применения

Коннектор угловой MAG-CON-MINI-2538-F-L90 (BK) IP20 металл используется исключительно для физического соединения двух секций встраиваемого трека MAG-TRACK-2538-F под прямым углом. Он не содержит внутренних токоведущих элементов - электроэнергию передают специальные контактные комплекты, которые устанавливаются отдельно. Применяется в осветительных системах, где требуется изменить направление трека: в торговых залах, выставочных помещениях, офисах, на производстве.

Технические характеристики

• Тип: угловой коннектор для встраиваемых треков
• Номинальное напряжение: 24 В - совместим с низковольтными системами
• Материал корпуса: алюминий - легкий, прочный, хорошо рассеивает тепло
• Цвет: черный - соответствует цвету треков MAG-TRACK-2538-F
• Глубина монтажа: 43 мм - требует достаточного запаса в потолке
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от пыли и влаги
• Форма: L-образная, угол 90°
• Количество фаз: 1 - работает с однополярной системой питания
• Встраиваемый: да - монтируется внутри потолка, не выступает над поверхностью

Совместимость и монтаж

Коннектор MAG-CON-MINI-2538-F-L90 (BK) IP20 металл совместим только с треками серии MAG-TRACK-2538-F. Для передачи тока необходимо использовать отдельно приобретаемые контактные модули - они вставляются в торцы трека и соединяют цепь через коннектор. Монтаж выполняется в подготовленную нишу в потолке глубиной не менее 43 мм. Коннector не имеет крепежных отверстий - он фиксируется за счет плотного вхождения в трек и последующего закрепления светильников или других элементов системы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных систем до 24 В. Степень защиты IP20 означает, что коннектор не предназначен для установки во влажных средах, на улице или в местах с высокой запыленностью. Не используйте его в кухнях, ванных комнатах, холодильных камерах или производственных зонах с брызгами воды и пылью.

Преимущества

• Легкая сборка - не требует сверления или сложной фиксации
• Эстетичный внешний вид - черный алюминиевый корпус бесшовно сочетается с треком
• Высокая точность геометрии - гарантирует ровный поворот без перекосов
• Минимальная глубина - позволяет использовать в тонких потолках

Ограничения применения

• Не является токоведущим элементом - обязательно использование контактных модулей
• Подходит только для треков MAG-TRACK-2538-F - несовместим с другими сериями
• IP20 - нельзя применять в условиях повышенной влажности или пыли
• Не допускается механическое воздействие после монтажа - не предназначен для нагрузок вне осветительной системы

Примеры использования

• Переход между двумя прямыми участками трека в торговом зале
• Обход колонны или вентиляционного канала в офисном помещении
• Создание контура вокруг острова в выставочном комплексе
• Разветвление освещения в производственной линии с изменением направления движения

Практические советы

• Перед монтажом проверьте, чтобы глубина потолка была минимум 43 мм - иначе коннектор не поместится
• Закупите контактные модули заранее - без них система не будет работать
• Не затягивайте крепления слишком сильно - алюминий мягче стали, легко деформируется
• При проектировании системы учтите, что коннектор занимает место в треке - это влияет на количество светильников на одном участке
• Используйте этот коннектор только в составе завершенной системы Arlight - другие производители используют свои стандарты соединений
