Коннектор угловой с питанием LGD-2TR-CON-L-POWER-BK (C) (Arlight, IP20 Пластик, 3 года) | 039521 Arlight

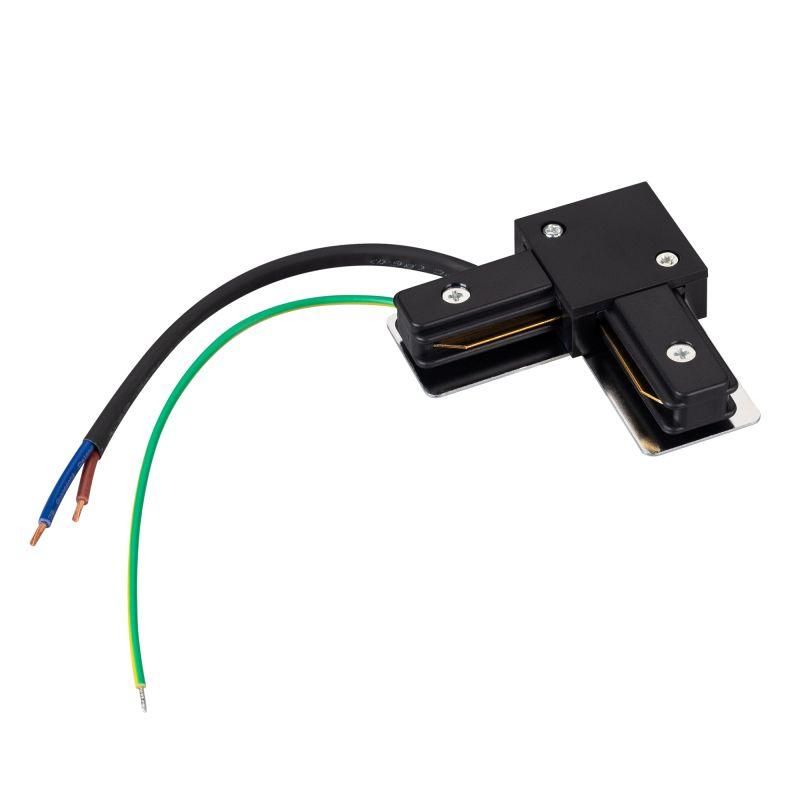

Коннектор угловой с питанием LGD-2TR-CON-L-POWER-BK (C) IP20 пластик от Arlight предназначен для соединения двух участков трека LGD-2TRA под углом 90° с одновременным подведением электропитания. Этот элемент используется в системах освещения на базе серий C 2TR и позволяет избежать лишних соединений в сложной конфигурации трекового светильника.

Назначение и область применения

Коннектор угловой с питанием LGD-2TR-CON-L-POWER-BK (C) IP20 пластик применяется в трековых системах освещения для создания поворотов на 90 градусов между двумя линейными участками трека LGD-2TRA. Он совмещает функции механического соединения и электрического контакта - через него проходит ток к последующим светильникам. Подходит для установки в торговых залах, выставочных помещениях, офисах и других местах, где требуется гибкая компоновка осветительных линий.

Технические характеристики

• Номинальное напряжение: 200–240 В - работает в стандартной сети бытовой и коммерческой электропроводки;
• Защита IP20 - защищён от прикосновения пальцами и крупным инструментом, но не герметичен; не рекомендован для влажных помещений;
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток;
• Цвет: чёрный - соответствует стандартному оформлению треков серии C 2TR;
• Габариты: 70,5 × 70,5 × 15 мм - квадратная форма с высотой 15 мм, удобен для скрытой установки;
• Количество фаз: одна - рассчитан на однофазную цепь;
• Совместим с контактами трека LGD-2TRA - обеспечивает надёжный электрический контакт с двумя проводами на каждом конце.

Совместимость и монтаж

Коннектор LGD-2TR-CON-L-POWER-BK (C) IP20 пластик совместим исключительно с треками серии C 2TR. Установка происходит путём вставки в торец одного трека и плотного вхождения в следующий - фиксация осуществляется за счёт штыревых контактов и механического замка. Монтаж требует предварительного отключения питания. Нельзя использовать с другими сериями (например, A, B, D) - возможны проблемы с контактом, цветом или геометрией. Для правильной сборки проверьте соответствие маркировки на треке и коннекторе.

Безопасность и стандарты

Изделие имеет степень защиты IP20, что соответствует требованиям для внутреннего использования в сухих помещениях. Соответствует нормам безопасности для низковольтного оборудования. Не предназначено для работы во взрывоопасных средах, на улице или в условиях повышенной влажности. Применение вне указанных условий нарушает безопасность и аннулирует гарантию.

Преимущества

• Объединяет две задачи - механическое соединение и передачу электроэнергии - снижает количество деталей в системе;
• Чёрный цвет гармонирует с треками серии C 2TR, сохраняя эстетику системы;
• Компактные размеры позволяют устанавливать его даже в ограниченном пространстве;
• Не требует дополнительных клемм или проводов - всё уже встроено в конструкцию.

Ограничения применения

• Не подходит для влажных, пыльных или открытых площадок - IP20 недостаточен для таких условий;
• Работает только с треками LGD-2TRA - несовместим с другими типами треков, даже от Arlight;
• Не допускается использование с нагрузкой выше 240 В или током свыше номинала - перегрузка вызывает нагрев и выход из строя;
• При использовании с аксессуарами других серий возможны расхождения по цвету и форме - не гарантируется точное совпадение.

Примеры использования

• Создание L-образной формы осветительной системы в торговом зале;
• Переход от одной стены к другой в офисе с трековым освещением;
• Подключение светильников в угловом участке выставочного стенда;
• Замена обычного прямого переходника на угловой с подводом питания - экономия времени и материалов.

Практические советы

• Перед монтажом всегда отключите питание - даже если система кажется выключенной, есть риск попадания на фазу;
• Проверьте, чтобы трек был полностью вставлен до щелчка - плохой контакт вызывает мерцание или нагрев;
• Не используйте этот коннектор для изменения направления более чем на 90° - он не является поворотным модулем;
• Если нужен угол другого типа (например, 45° или 180°), выбирайте другие модели из серии C 2TR - данный коннector LGD-2TR-CON-L-POWER-BK (C) IP20 пластик только для прямого поворота;
• При закупке нескольких единиц - берите одинаковые партии, чтобы избежать различий в оттенках чёрного цвета.
