Коннектор выводной FIX-MONO-10mm-150mm-X1 (5060) | 023947 Arlight

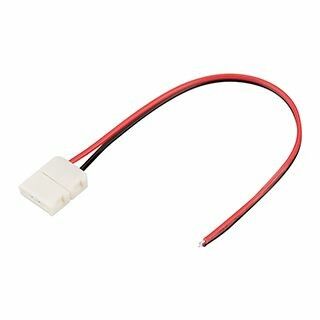

Коннектор выводной FIX-MONO 10мм-150мм-X1 (5060) от Arlight - простое решение для быстрого подключения однотонных светодиодных лент шириной 10 мм. Подходит для установки на открытые ленты типа 5060 и 5730, обеспечивает надёжный контакт без пайки. Артикул 023947 рассчитан на работу в условиях с ограниченным пространством.

Назначение и область применения

Коннектор выводной FIX-MONO 10мм-150мм-X1 (5060) предназначен для временного или постоянного подключения питания к одноцветным светодиодным лентам шириной 10 мм. Он используется там, где невозможно или неудобно выполнять пайку - например, при ремонте, тестировании или сборке светильников. Подходит для лент с типоразмерами LED 5060 и 5730. Применяется в декоративном освещении, рекламных щитах, потолочных системах и других устройствах с открытыми лентами.

Технические характеристики

• Тип: Одиночный выводной коннектор с жестким проводом
• Длина провода: 15 см
• Рабочий ток: до 3 А
• Максимальное напряжение: 50 В
• Ширина совместимых лент: 10 мм
• Габариты корпуса: 15,3 × 13,8 × 4,5 мм
• Материал корпуса: Пластик (не горючий, устойчив к механическим нагрузкам)
• Цена указана за одну единицу

Совместимость и монтаж

Коннектор FIX-MONO 10мм-150мм-X1 (5060) совместим только со светодиодными лентами шириной 10 мм и шагом контактов, соответствующим стандарту 5060/5730. Для подключения необходимо плотно вставить ленту в гнездо коннектора до характерного щелчка - контакт происходит через металлические зажимы внутри корпуса. Провод выведен прямо из корпуса, что исключает необходимость дополнительных соединений. Установка возможна без инструментов, но требует точного совпадения ширины ленты - не подходят ленты 8 мм или 12 мм.

Преимущества

• Не требуется пайка - снижается риск повреждения ленты при монтаже
• Удобная фиксация - зажимы обеспечивают надёжный контакт даже при вибрациях
• Компактный корпус - легко помещается в узкие места
• Защита от случайного отсоединения - механизм фиксации предотвращает выпадение ленты
• Подходит для частого демонтажа - можно многократно подключать и отключать

Ограничения применения

• Не предназначены для мощных многоцветных RGB-лент - только одноцветные
• Максимальный ток 3 А - нельзя использовать с лентами выше 14,4 Вт/м при 12 В
• Не герметичен - не рекомендован для влажных сред или на улице без дополнительной защиты
• Не работает с лентами шириной менее 10 мм или более - несовместим с 8 мм и 12 мм лентами
• Провод жёсткий - не подлежит гибкой маршрутизации, требует свободного прохода

Примеры использования

• Подключение ленты 5060 к блоку питания в нише потолка
• Замена поврежденного участка ленты в рекламном баннере
• Экспериментальная проверка яркости ленты перед окончательной установкой
• Обслуживание световой панели в торговом зале - быстрая замена без перепайки

Практические советы

• Перед установкой проверьте ширину ленты - она должна точно соответствовать 10 мм
• Не используйте коннектор с лентами, работающими на 24 В и выше - максимальное напряжение 50 В, но безопаснее работать ниже 36 В
• Если лента будет находиться в месте с высокой влажностью - закройте место соединения термоусадкой или силиконовым герметиком
• При заказе учтите кратность: минимальная партия - 10 штук
• Используйте этот коннектор как временное решение - для долгосрочной эксплуатации лучше применить пайку или специальные герметизированные разъёмы
