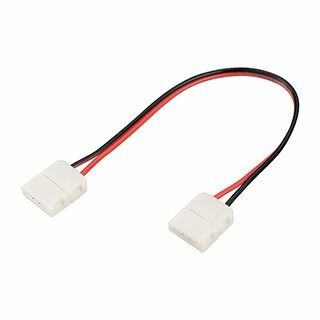

Коннектор выводной FIX-MONO-10mm-150mm-X2 (5060) | 023948 Arlight

Коннектор выводной FIX-MONO 10мм-150мм-X2 (5060) от Arlight - компактное решение для надёжного соединения двух отрезков одноцветных светодиодных лент шириной 10 мм. Подходит для монтажа в местах, где нельзя использовать пайку, особенно там, где важна скорость сборки и минимальная высота соединения.

Назначение и область применения

Коннектор выводной FIX-MONO 10мм-150мм-X2 (5060) предназначен для быстрого и безопасного соединения двух участков светодиодной ленты 5060 с шириной 10 мм. Он заменяет пайку в случаях, когда требуется временный монтаж, частая перестановка оборудования или невозможность доступа к месту соединения. Применяется в системах освещения на основе одноцветных LED-лент: потолочные светильники, подсветка мебели, рекламные щиты, декоративные элементы интерьеров и фасадов.

Технические характеристики

• Тип: двойной выводной коннектор с жёсткими контактами
• Рабочее напряжение: до 50 В постоянного тока
• Максимальный ток: 3 А
• Длина провода: 15 см (150 мм)
• Ширина совместимой ленты: 10 мм
• Габариты корпуса: 15,3 × 13,8 × 4,5 мм
• Материал корпуса: термостойкий пластик
• Цвет контактов: алюминиевый (металлический оттенок, не является металлическим корпусом)
• Количество контактов: два пары (для входа и выхода ленты)

Совместимость и монтаж

Коннector FIX-MONO 10мм-150мм-X2 (5060) совместим только с LED-лентами стандарта 5060 шириной 10 мм. Убедитесь, что шаг контактов на ленте соответствует внутреннему расстоянию между контактами коннектора - он рассчитан под стандартную платформу 5060. Для установки просто вставьте край ленты в гнездо до характерного щелчка. Оба конца ленты подключаются одновременно: один - в «вход», второй - в «выход». Провод 15 см позволяет легко вывести соединение к источнику питания или следующему модулю. Не требует инструментов, пайки или клея.

Безопасность и стандарты

Коннектор FIX-MONO 10мм-150мм-X2 (5060) не имеет сертификации IP, поэтому не предназначен для работы во влажных средах, на улице или в условиях повышенной запылённости. Работает исключительно в сухих помещениях. Напряжение до 50 В и ток до 3 А обеспечивают безопасность при использовании в маломощных системах освещения, однако не следует применять его для нагрузок выше указанных значений - возможен перегрев и повреждение контактов.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте
• Минимальная высота корпуса - не выступает над уровнем ленты
• Устойчив к механическому смещению - плотная посадка предотвращает выпадение
• Поддерживает повторное подключение - можно отсоединить и снова вставить ленту
• Изготовлен из термостойкого пластика - выдерживает нагрев от LED-элементов

Ограничения применения

• Не подходит для RGB-лент, многоцветных или адресных типов - только одноцветные 5060
• Запрещено использование в условиях влаги, пыли, температур ниже -10C и выше +60C
• Не предназначена для подключения к сети 220 В - работает только от понижающего блока питания
• Не рекомендуется для длительной работы на максимальном токе 3 А без принудительного охлаждения
• Не совместим с лентами шириной более 10 мм - даже на 0,5 мм больше - не войдут в гнёзда

Примеры использования

• Соединение двух секций подсветки кухонного гарнитура без разбора корпуса
• Временная замена повреждённого участка ленты в офисной подсветке
• Сборка длинной линии освещения из нескольких коротких отрезков на выставочном стенде
• Обустройство подсветки витрин, где нужна быстрая замена ленты после демонстрации

Практические советы

• Перед подключением проверьте полярность - контакты на ленте должны точно совпадать с метками на коннекторе
• Если лента плохо фиксируется - слегка согните её край на 1–2°, чтобы обеспечить лучший контакт
• Не используйте этот коннектор для удлинения ленты через несколько точек - каждый переход увеличивает сопротивление; лучше делать одну точку соединения на каждые 2–3 метра ленты
• При заказе учтите кратность: поставщик реализует партиями по 10 штук - планируйте закупку заранее
• Храните в сухом месте - пластиковый корпус не боится хранения, но оксидация контактов снижает надёжность при влажности
