Коннектор жесткий с питанием ART-APRIORI-CON-ROD-A-L260-POWER (TN, вертикальный) (IP20 Металл, 3 года) - 047822 Arlight

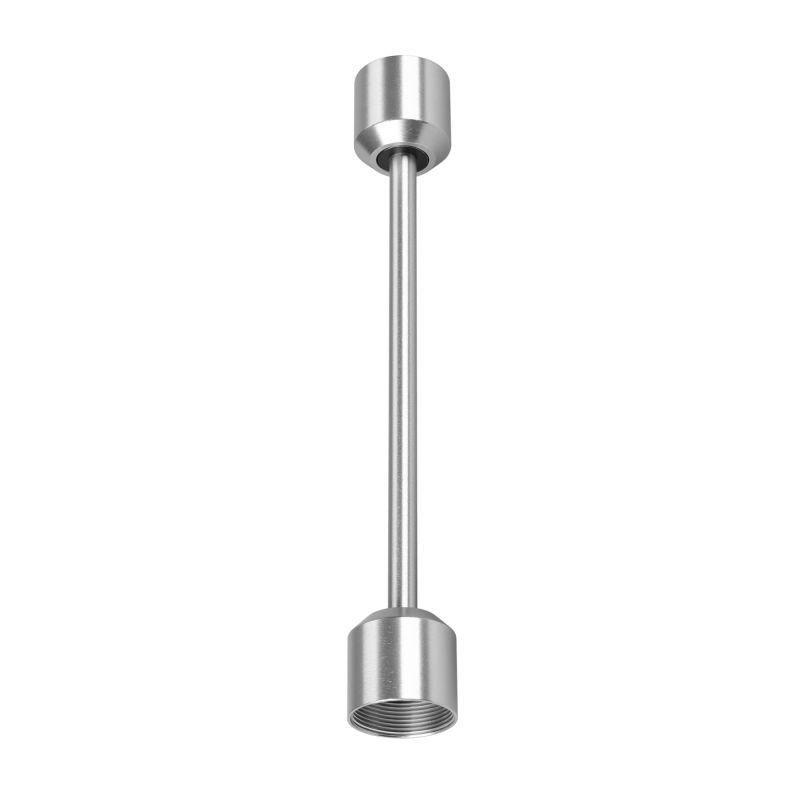

Коннектор жесткий с питанием ART-APRIORI-CON-ROD-A-L260-POWER (TN, вертикальный) IP20 металл - устройство для надежного механического и электрического соединения треков освещения в системе APRIORI. Предназначен для фиксированной установки, обеспечивает передачу питания 48 В через металлический корпус из алюминия. Артикул 047822, бренд Arlight.

Назначение и область применения

Коннектор жесткий с питанием ART-APRIORI-CON-ROD-A-L260-POWER используется для соединения двух участков трековой системы APRIORI в вертикальном положении. Он одновременно решает две задачи: механически фиксирует треки друг к другу и передает электроэнергию между ними без необходимости внешних проводов. Подходит для промышленного, коммерческого и интерьерного освещения, где требуется компактная и скрытая проводка - например, в торговых залах, выставочных помещениях, офисах с потолочными светильниками на треках.

Технические характеристики

• Напряжение питания: 48 В постоянного тока
• Длина: 260 мм
• Диаметр: 38 мм
• Материал корпуса: алюминий
• Цвет: титановый (металлик)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищен от воды и пыли
• Тип крепления: тип A (соответствует стандарту APRIORI)
• Установка: вертикальная

Совместимость и монтаж

Коннектор совместим исключительно с треками системы APRIORI, использующими тип крепления A. Устанавливается между двумя прямыми секциями трека. Для монтажа необходимо:

• Выключить питание сети до начала работ
• Снять декоративную крышку с конца одного трека
• Вставить коннector жесткий с питанием ART-APRIORI-CON-ROD-A-L260-POWER внутрь трека до упора
• Закрепить второй трек аналогичным образом
• Не требует дополнительных кабельных соединений - все контакты внутри корпуса

Рекомендуется проверять плотность посадки: при правильной сборке треки должны двигаться свободно, но без люфта. Коннектор не предназначен для горизонтального монтажа - он рассчитан только на вертикальную ориентацию.

Безопасность и стандарты

Защита IP20 означает, что устройство можно использовать только во внутренних помещениях, где нет воздействия влаги, пыли или агрессивных сред. Не применяйте в сырых зонах, на улице, в цехах с высокой запыленностью. Корпус выполнен из алюминия - материал не воспламеняется, но при длительной нагрузке может нагреваться. Работает только с источниками питания 48 В - применение других напряжений недопустимо.

Преимущества

• Интегрированная передача питания снижает количество точек подключения и повышает надежность системы
• Алюминиевый корпус обеспечивает прочность и теплоотвод
• Цвет титан позволяет легко сочетать с другими элементами системы APRIORI без визуальных переборов
• Фиксированный (жесткий) тип соединения предотвращает случайные смещения треков после установки

Ограничения применения

• Не подходит для горизонтальной установки - только вертикальная ориентация
• Не работает с треками других брендов или серий, кроме APRIORI типа A
• IP20 - нельзя использовать в условиях повышенной влажности, на улице или в производственных зонах с брызгами
• Не регулируемый - нельзя изменить угол или длину после монтажа
• Поддерживает только 48 В - использование 24 В или 220 В приведёт к выходу из строя

Примеры использования

• Соединение двух вертикальных участков трекового освещения в торговом зале
• Переход между уровнями потолка в многоуровневых интерьерах
• Объединение треков в сложных архитектурных формах, где нужна скрытая проводка
• Освещение в выставочных комплексах с модульной системой светильников

Практические советы

• Перед монтажом убедитесь, что треки одной серии - смешивание типов крепления (например, A и B) невозможно
• Проверьте длину треков: коннектор занимает 260 мм, поэтому учтите этот размер при планировании расстояний между светильниками
• Не затягивайте крепления слишком сильно - алюминий мягче стали, есть риск деформации
• Если система будет работать долго под нагрузкой, рекомендуется контролировать температуру корпуса - допустимый нагрев до +50C
• Артикул 047822 - сохраняйте его при заказе запасных частей; замена возможна только этим же коннектором жесткий с питанием ART-APRIORI-CON-ROD-A-L260-POWER (TN, вертикальный) IP20 металл
