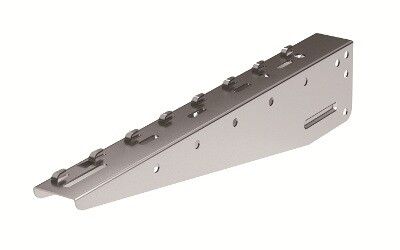

Консоль для проволочного лотка BM осн.600 сталь DKC FC34186 ДКС

Консоль для проволочного лотка основание 600мм сталь от DKC (ДКС), артикул fc34186, предназначена для надёжной фиксации проволочных лотков серии F5 Combitech на вертикальных поверхностях. Эта консоль обеспечивает устойчивую опору при высоких механических нагрузках и совместима со стандартными элементами кабельной трассы.

Назначение и область применения

Консоль для проволочного лотка основание 600мм сталь используется для крепления проволочных лотков серии F5 Combitech к стенам, перегородкам или другим вертикальным конструкциям. Применяется в системах распределения силовых и слаботочных кабелей в промышленных помещениях, цехах, серверных, транспорте и энергообъектах. Подходит для установки на участках с ограниченным пространством, где требуется жёсткая фиксация лотка без дополнительных поддерживающих элементов.

Технические характеристики

• Материал: сталь оцинкованная, толщиной 1,5 мм
• Ширина основания: 600 мм
• Несущая способность: 1470 кН (эквивалентно 150 кг равномерно распределённой нагрузки)
• Угол установки: 90° - позволяет крепить лоток параллельно поверхности
• Покрытие: цинк - защищает от коррозии
• Цвет: серый
• Климатическое исполнение: УХЛ2 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Тип изделия: опорный кронштейн

Совместимость и монтаж

Консоль для проволочного лотка основание 600мм сталь совместима исключительно с профилями PSM и PSL из системы F5 Combitech. Для монтажа используются болты M8×60 и гайки M8 - они не входят в комплект и должны быть закуплены отдельно. Конструкция предусматривает безвинтовой монтаж: после фиксации кронштейна к профильному направляющему элементу, лоток просто заводится в замковые захваты. Это снижает время сборки и исключает необходимость сверления в самом лотке.

Безопасность и стандарты

Консоль соответствует требованиям безопасности для промышленных кабельных систем. Огнестойкость подтверждена тестированием на устойчивость к открытому пламени. Цинковое покрытие соответствует ГОСТ 1759.4-87, обеспечивающее долговечную антикоррозийную защиту в средних условиях эксплуатации. Климатическое исполнение УХЛ2 гарантирует работу в неотапливаемых зонах с колебаниями температуры и влажности.

Преимущества

• Высокая несущая способность - выдерживает тяжёлые кабельные нагрузки без деформаций
• Закрытая форма кронштейна предотвращает самопроизвольное выпадение лотка
• Оцинкованная сталь увеличивает срок службы даже в сырых помещениях
• Безвинтовой механизм монтажа экономит время при сборке и обслуживании
• Поддерживается рекомендованной системой F5 Combitech - гарантирована совместимость всех компонентов

Ограничения применения

• Не горизонтальной подвески - предназначен только для вертикального крепления
• Требуются специальные крепёжные детали (болты M8x60 и гайки M8), которые не входят в комплект
• Не совместим с другими системами лотков вне серии F5 Combitech
• Не рекомендуется использовать в агрессивных химических средах (например, вблизи кислотных выбросов)

Примеры использования

• Фиксация проволочных лотков в цехах металлургического производства
• Обустройство кабельных трасс в серверных комнатах с плотной укладкой кабелей
• Прокладка сигналов управления на конвейерах в пищевой промышленности
• Электромонтаж в теплицах и холодильных камерах благодаря устойчивости к влаге

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 600 мм - консоль рассчитана именно на этот размер
• Используйте только болты M8×60; более длинные или тонкие могут повредить резьбу профиля
• На участках с частыми вибрациями дополнительно затяните крепёж моментом 12–15 Нм
• При необходимости удлинения трассы используйте несколько консолей через каждые 1,5–2 метра
• Не применяйте эту модель вместо подвесных креплений - она не воспринимает нагрузку на изгиб
