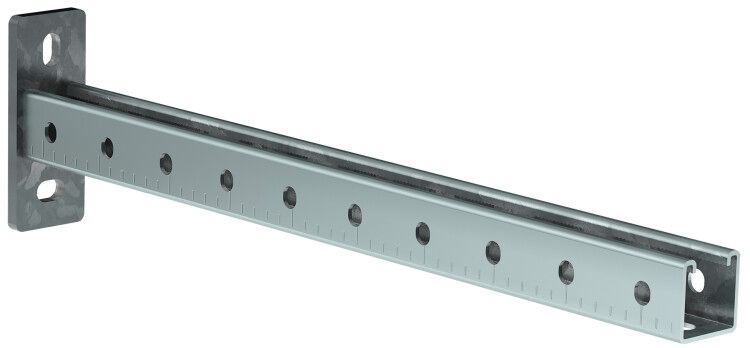

Консоль STRUT 41х41 осн.400 сталь IEK CLM50D-CSO-41-41-04

Консоль STRUT 41х41-400 сталь - это надежная несущая деталь STRUT-системы от IEK, предназначенная для крепления кабельных лотков, трубопроводов и электрооборудования на стенах, потолках или опорных конструкциях. Артикул clm50d-cso-41-41-04 обеспечивает устойчивую фиксацию в условиях повышенной механической нагрузки и широкого диапазона температур.

Назначение и область применения

Консоль STRUT 41х41-400 сталь применяется для монтажа кабеленесущих систем, воздуховодов, трубопроводов отопления и кондиционирования, а также для установки распределительных щитов, светильников и другого оборудования. Подходит для промышленных объектов, жилых комплексов, офисов и инфраструктурных объектов, где требуется прочная, долговечная и легко модифицируемая система крепления.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии и увеличивает срок службы
• Габариты: профиль 41×41 мм, длина 400 мм
• Толщина стенки профиля: 2,5 мм - обеспечивает высокую жесткость и допустимую нагрузку
• Тип крепления: настенный и опорный кронштейн - позволяет фиксировать консоль как к вертикальным, так и к горизонтальным поверхностям
• Тип соединения: болтовое - совместима с болтами M8–M10 и канальными гайками STRUT
• Цвет: серый - соответствует цветовой гамме всей системы STRUT
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - работает в помещениях и на открытых площадках при температурах от –50 до +40 C
• Срок службы: 20 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Консоль STRUT 41х41-400 сталь совместима со всеми элементами STRUT-системы IEK. Крепится:

• К вертикальным стойкам STRUT через болты и канальные гайки
• К потолочному подвесу STRUT с использованием канальной гайки
• К стене или балке с помощью настенного кронштейна (дополнительно приобретаемого)

Не требует сварки - сборка выполняется с помощью стандартного инструмента. Для точного монтажа проверьте соответствие посадочных отверстий под болт (стандартные M8/M10). Учитывайте, что максимальная нагрузка зависит от типа крепления и материала основания.

Безопасность и стандарты

Консоль STRUT 41х41-400 сталь изготовлена в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Оцинкованное покрытие соответствует ГОСТ 14918 и обеспечивает защиту в средах с повышенной влажностью. Сертификаты соответствия доступны на сайте IEK.

Преимущества

• Высокая несущая способность благодаря толщине профиля 2,5 мм
• Универсальное крепление - можно использовать как настенную, так и опорную консоль
• Заказываемые комплектующие (канальные гайки, кронштейны) обеспечивают быстрый монтаж без доработок
• Одинаковый внешний вид и размеры с другими элементами STRUT - удобство при масштабировании системы
• Работает в экстремальных температурах - подходит для холодных регионов и неутепляемых зон

Ограничения применения

• Не предназначена для монтажа в агрессивных химических средах - оцинковка не выдерживает постоянного контакта с кислотами и щелочами
• Не рекомендуется применять как самостоятельную несущую конструкцию без жесткого крепления к несущему основанию (бетон, металл)
• При использовании на открытом воздухе необходимо контролировать состояние цинкового слоя - возможна естественная эрозия при длительном воздействии солевых осадков

Примеры использования

• Фиксация кабельных лотков в производственных цехах
• Подвеска воздуховодов в системах вентиляции
• Крепление шкафов управления к стене в подвальных помещениях
• Монтаж трасс для теплоснабжения в многоэтажных зданиях
• Установка осветительных приборов на потолочных подвесах в торговых центрах

Практические советы

• Перед монтажом проверьте, чтобы отверстия в консоли точно совпадали с отверстиями в профиле STRUT - используйте только оригинальные болты и канальные гайки IEK
• При установке на бетонную стену используйте анкерные болты класса прочности не ниже 8.8
• Для длинных участков трассы рекомендуется устанавливать консоль каждые 1,5–2 метра - это предотвращает прогиб при равномерной нагрузке
• При работе в условиях повышенной влажности периодически осматривайте поверхность оцинковки - при появлении белого налета (цвета оксида цинка) замена не требуется, это нормальный процесс пассивации
• Артикул clm50d-cso-41-41-04 - идеально сочетается с другими изделиями серии STRUT от IEK; не комбинируйте с аналогами других производителей без проверки совместимости по размерам и типу крепления
