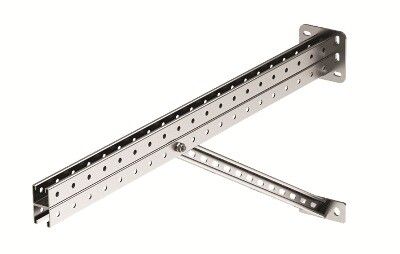

Консоль для тяжелых нагрузок 1000мм с укосиной, горячеоцинкованная | BBS4100HDZ DKC ДКС

Консоль для тяжелых нагрузок 1000 мм с укосиной, горячеоцинкованная от DKC (ДКС), артикул bbs4100hdz, предназначена для надежной фиксации кабельных трасс с высокими механическими нагрузками. Продукт из серии B5 Combitech сочетает прочность стали и долговечность горячего цинкования, что делает его подходящим для промышленных объектов с повышенными требованиями к защите от коррозии.

Назначение и область применения

Консоль для тяжелых нагрузок 1000 мм с укосиной, горячеоцинкованная используется для монтажа кабельных лотков и трасс, которые должны выдерживать значительный вес кабелей, трубопроводов или оборудования. Подходит для установки в помещениях с высокой влажностью, на открытых участках, в производственных зонах, на заводах, в энергообъектах и на транспорте. Крепится исключительно на вертикальную поверхность - стену, колонну или опорную раму.

Технические характеристики

• Несущая способность: 6,1 кН (эквивалентно около 620 кг равномерно распределённой нагрузки)
• Ширина лотка: 1000 мм - позволяет устанавливать широкие кабельные лотки или несколько параллельных трасс
• Материал: сталь оцинкованная - обеспечивает жёсткую основу без деформаций под нагрузкой
• Защитное покрытие: горячее цинкование - слой цинка проникает в микротрещины металла, предотвращая коррозию даже при повреждении поверхности
• Тип кронштейна: настенный - требует жёсткого крепления к несущей стене
• Угол: 90 градусов - формирует перпендикулярную опору между стеной и лотком
• Огнестойкость: да - соответствует требованиям к материалам, применяемым в системах, где важна пожарная безопасность
• Цвет: серый - естественный цвет оцинкованной стали, не требует окраски
• Тип изделия: кронштейн - элемент крепления, а не сам лоток

Совместимость и монтаж

Консоль для тяжелых нагрузок 1000 мм с укосиной, горячеоцинкованная совместима со всеми стандартными кабельными лотками шириной до 1000 мм, включаемыми в серию B5 Combitech. Для монтажа требуется минимум два анкерных болта M12 или аналогичных по несущей способности, закрепляемых в бетонной или каменной стене. Укосина должна располагаться строго под углом 90° к стене - искривление снижает несущую способность. Не допускается использование на деревянных, гипсокартонных или других неметаллических несущих поверхностях без дополнительного усиления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных электроустановок. Огнестойкость подтверждает соответствие нормам, регламентирующим применение материалов в системах кабельных трасс. Горячее цинкование соответствует ГОСТ 14771-76 и ISO 1461. Конструкция прошла испытания на статическую нагрузку до 6,1 кН - результаты документированы производителем DKC.

Преимущества

• Высокая несущая способность - подходит для тяжёлых кабельных систем с большим числом силовых кабелей
• Долгий срок службы благодаря горячему цинкованию - особенно важно в химически активных или влажных средах
• Жёсткая конструкция с укосиной - предотвращает прогиб и вибрацию при длительной эксплуатации
• Не требует обслуживания - покрытие не нуждается в ремонте или покраске
• Совместимость с серией B5 Combitech - легко интегрируется в существующие системы от DKC

Ограничения применения

• Не предназначен для подвесного монтажа - только настенная установка
• Не рекомендуется использовать в местах постоянного воздействия открытого пламени или температур выше +80 C
• Запрещено применять в качестве несущей конструкции для трубопроводов с внутренним давлением свыше 1 МПа
• При использовании в морской или химической промышленности необходимо дополнительно проверить устойчивость к конкретным агрессивным веществам

Примеры использования

• Фиксация кабельных лотков на стенах производственного цеха с мощными электродвигателями
• Поддержка трасс в подземных тоннелях метрополитена с высокой влажностью
• Монтаж кабелей управления на нефтеперекачивающих станциях
• Установка в распределительных пунктах АЭС и ТЭЦ, где важны огнестойкость и долговечность

Практические советы

• Перед монтажом проверьте, чтобы стена была сплошной и не имела пустот - используйте пробуренные отверстия и анкеры с гарантией нагрузки не менее 6,1 кН каждый
• При установке нескольких консолей для длинной трассы соблюдайте шаг не более 1,5 м - большее расстояние вызывает провисание лотка
• Учитывайте посадочный диаметр: ширина лотка 1000 мм требует точного совпадения с крепёжными отверстиями на дне лотка
• При необходимости удлинения трассы - комбинируйте эту консоль с другими элементами серии B5 Combitech; не смешивайте с продукцией других производителей без проверки совместимости
• После монтажа осмотрите все точки крепления через 1–2 месяца - особенно в условиях вибраций или перепадов температур
