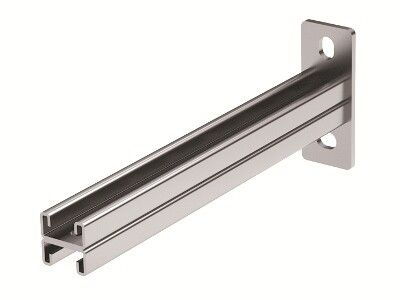

Кронштейн двойной DBM, осн.200 мм, цинк-ламельный | BBD2120ZL DKC ДКС

Кронштейн двойной основание 200 мм цинк-ламельный от DKC (ДКС), артикул bbd2120zl, предназначен для надёжного крепления лотковых трасс и подвесных конструкций в промышленных условиях. Его прочная оцинкованная конструкция и совместимость со стандартными профилями делают его универсальным решением для монтажа электротехнических систем.

Назначение и область применения

Кронштейн двойной основание 200 мм цинк-ламельный используется для фиксации кабельных лотков шириной до 200 мм, а также других подвесных элементов - например, трубопроводов, шинопроводов или оборудования. Подходит для установки на стены и потолки. Применяется в промышленных объектах: заводских цехах, автосборочных линиях, логистических комплексах, энергообъектах и зданиях с повышенными требованиями к долговечности.

Технические характеристики

• Тип: Консоль настенная двойная
• Ширина лотка: 200 мм
• Материал: Сталь оцинкованная толщиной 2,5 мм
• Несущая способность: 5,1 кН (эквивалентно нагрузке около 510 кг при равномерном распределении)
• Угол установки: 90° - позволяет монтировать перпендикулярно поверхности
• Покрытие: Цинк-ламель - улучшенная антикоррозийная защита с высокой адгезией
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям пожарной безопасности

Совместимость и монтаж

Кронштейн двойной основание 200 мм цинк-ламельный совместим с профилями серий B5 Combitech: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Может использоваться как в одиночном, так и в двойном подвесе. Монтаж осуществляется через предварительно просверленные отверстия - крепёж не входит в комплект. Установка возможна как вертикально, так и горизонтально благодаря двусторонней конструкции. Для жёсткости рекомендуется использовать два кронштейна на один участок лотка длиной до 1,5 метра.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности за счёт огнестойкости материала. Защитное цинк-ламельное покрытие соответствует нормам corrosion resistance для сред с высокой влажностью и химической активностью. Соответствие международным стандартам EN 61537 и IEC 61537 подтверждается документацией производителя DKC.

Преимущества

• Высокая несущая способность - выдерживает тяжёлые лотки с кабелями и оборудованием
• Цинк-ламельное покрытие - устойчиво к механическим повреждениям и коррозии даже при частом контакте с влагой
• Двусторонний монтаж - позволяет гибко планировать расположение трасс
• Совместимость с популярными профилями B5 Combitech - снижает время сборки и исключает необходимость адаптеров
• Огнестойкость - безопасно применять в помещениях с повышенными требованиями к пожарной защите

Ограничения применения

• Не предназначено для использования вне помещений без дополнительной защиты от прямого воздействия осадков
• Работает только с профилями указанной серии - несовместим с другими типами крепёжных систем
• Требует точного соблюдения шага крепления: при увеличении расстояния между кронштейнами свыше 1,5 м возможно провисание лотка
• Не подходит для динамически нагруженных систем - например, где есть постоянные вибрации выше 10 Гц

Примеры использования

• Фиксация силовых кабельных лотков в цеху автозавода
• Подвеска шинопроводов в распределительной подстанции
• Монтаж трасс управления на конвейерной линии
• Установка в технологическом коридоре производственного здания с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие толщины лотка ширине 200 мм - не используйте с более широкими моделями
• При установке на бетонную стену используйте анкерные болты M8–M10; для металлических конструкций - самонарезающие винты
• Для длинных трасс (более 3 м) устанавливайте кронштейн каждые 1,2–1,5 м - это предотвращает прогиб
• Цинк-ламельное покрытие не требует окраски - не наносите краску, чтобы не нарушить защитные свойства
• При замене старых кронштейнов - выбирайте аналогичный артикул bbd2120zl, чтобы сохранить совместимость с существующими профилями
