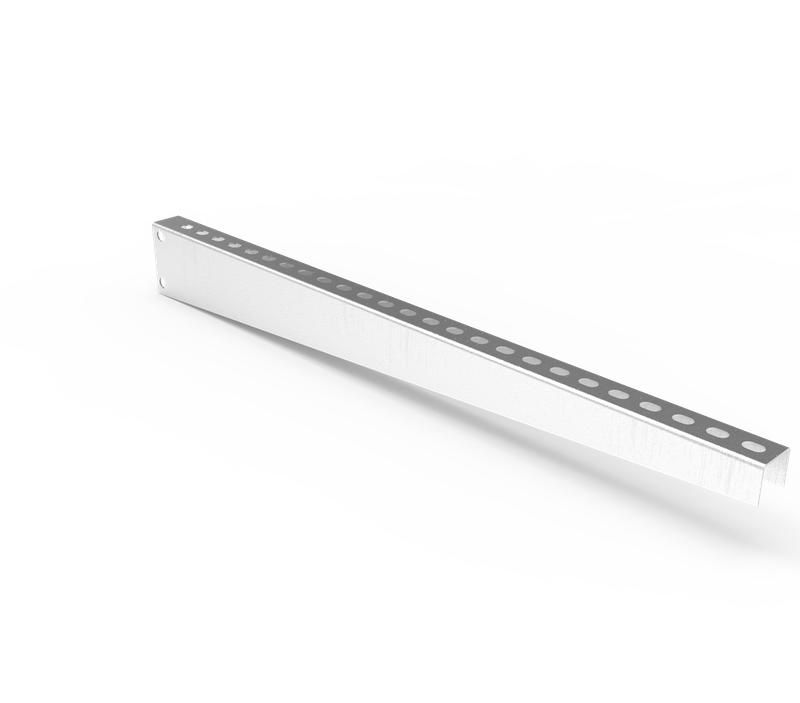

Консоль гнутая средняя БКГС.34.75.600.1.5.2 СОЭМИ Н3145230672

Консоль гнутая средняя БКГС.34.75.600.1.5.2 от СОЭМИ - элемент крепления для кабельных лотков, предназначенный для надежного монтажа в многоярусных трассах на стенах и перегородках. Благодаря оцинкованной стали и повышенной несущей способности, эта консоль подходит для тяжелых условий эксплуатации в промышленных и коммерческих объектах.

Назначение и область применения

Консоль гнутая средняя БКГС.34.75.600.1.5.2 используется для крепления металлических кабельных лотков к вертикальным поверхностям - стенам, колоннам, стойкам. Она формирует опорный уровень в многоярусных кабельных трассах, позволяя равномерно распределить нагрузку между несколькими рядами лотков. Подходит для прокладки силовых и слаботочных сетей в условиях, где важны долговечность и устойчивость к механическим воздействиям.

• Промышленные предприятия, заводы, цеха
• Объекты жилищного и коммерческого строительства
• Электромонтажные работы в зданиях с высокой плотностью кабельных трасс
• Инженерные системы: вентиляция, автоматизация, освещение
• Выставочные и временные конструкции

Технические характеристики

• Ширина лотка: 500 мм - позволяет использовать с лотками этой же ширины
• Несущая способность: 0,8 кН - эквивалентно нагрузке около 80 кг на одну точку крепления
• Материал: сталь - прочная листовая сталь с гарантированной устойчивостью к деформациям
• Толщина металла: 1,5 мм - выбрана для баланса между жесткостью и весом
• Высота профиля: 75 мм - обеспечивает достаточный запас прочности при изгибе
• Длина: 600 мм - стандартная длина для типового шага крепления
• Защитное покрытие: оцинкованное - антикоррозийная защита по ГОСТ 9.307-2021
• Цвет: серый - естественный цвет оцинкованной поверхности

Совместимость и монтаж

Консоль гнутая средняя БКГС.34.75.600.1.5.2 совместима со всеми металлическими лотками серии СОЭМИ, включая лотки с шириной 500 мм. Крепится исключительно к стойкам или вертикальным поверхностям через предварительно просверленные монтажные отверстия. Установка выполняется болтами М8–M10 (не входят в комплект). Расстояние между креплениями рекомендуется не более 1,5 м при максимальной нагрузке. Для сборки нескольких уровней используйте одинаковые по высоте консоли - это сохраняет параллельность трассы.

Безопасность и стандарты

Консоль гнутая средняя БКГС.34.75.600.1.5.2 соответствует требованиям ПУЭ, нормам пожарной безопасности и отраслевым стандартам на кабельные системы. Производитель имеет собственную ванну горячего цинкования и линию штамповки, что гарантирует соответствие качественным показателям. Продукт внесен в Реестр Минпромторга России.

Преимущества

• Увеличенная нагрузочная характеристика - выдерживает до 0,8 кН, выше аналогичных решений на рынке
• Надежное крепление к стойке - за счет жесткой формы профиля и точной штамповки
• Оцинкованное покрытие - защищает от коррозии даже во влажных и агрессивных средах
• Произведено на собственных мощностях - контроль качества на всех этапах: резка, штамповка, цинкование
• Подходит для многократной сборки/разборки - не теряет форму после демонтажа

Ограничения применения

• Не предназначен для крепления к потолку - требует вертикальной опорной поверхности
• Не рассчитана на динамические или ударные нагрузки - например, вибрационное оборудование
• Работает только с лотками шириной 500 мм - несовместима с другими размерами
• Не следует применять в средах с постоянным контактом с кислотами или щелочами - оцинковка может повредиться
• При температуре ниже –40 C возможна хрупкость материала - требуется проверка в экстремальных условиях

Примеры использования

• На заводе: крепление трех ярусов лотков с силовыми кабелями в цехе с высокой влажностью
• В торговом центре: организация кабельных трасс для систем освещения и видеонаблюдения вдоль колонн
• На сельскохозяйственной ферме: монтаж лотков для управления оборудованием в холодном ангаре
• На выставке: быстрый монтаж временной кабельной сети с последующим демонтажом без повреждений

Практические советы

• Перед монтажом проверьте, чтобы отверстия в консоли точно совпадали с отверстиями в стойке - допуск +-1 мм
• Для увеличения срока службы в агрессивной среде можно дополнительно нанести грунт ГФ-021 или порошковое покрытие по RAL - согласуйте цвет заранее
• При использовании нескольких консолей в одной трассе - все должны иметь одинаковую длину и высоту, иначе лотки будут перекашиваться
• Не затягивайте крепеж слишком сильно - это может вызвать деформацию профиля
• Запасайте 10–15% консолей на случай замены - особенно при масштабных проектах
