Консоль потолочная BBA с осн.50, горячеоцинкованная | BBA1005HDZ DKC ДКС

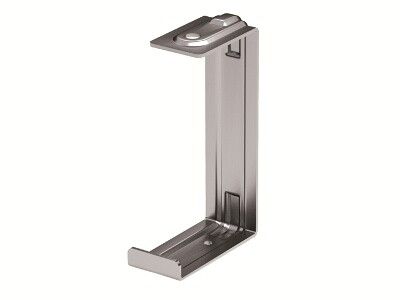

Скоба CS на лоток основание 50 мм горячеоцинкованная от DKC (ДКС) — надёжный элемент крепления для лотков шириной 50 мм, предназначен для монтажа электротехнических трасс на потолках и стенах. Артикул bba1005hdz соответствует серии B5 Combitech и обеспечивает устойчивую фиксацию даже в условиях повышенной влажности.

Назначение и область применения

Скоба CS на лоток основание 50 мм горячеоцинкованная используется для крепления кабельных лотков к поверхностям — потолкам, стенам, балкам. Подходит для систем с невысокой механической нагрузкой, например, в офисах, жилых зданиях, промышленных помещениях с контролируемой средой. Применяется в составе трасс для слаботочных и силовых кабелей, особенно там, где важна долговечность и защита от коррозии.

Технические характеристики

• Ширина лотка: 50 мм — оптимальна для стандартных лотков этого размера;
• Толщина материала: 3 мм — обеспечивает достаточную жёсткость без избыточного веса;
• Несущая способность: 666,4 кН — позволяет выдерживать значительные статические нагрузки;
• Максимальная высота лотка: 186 мм — совместима с большинством лотков указанной ширины;
• Материал: сталь оцинкованная с горячим цинкованием — защищает от коррозии;
• Цвет: светло-серый — единый внешний вид с другими элементами системы;
• Климатическое исполнение: УХЛ(1,5) — рассчитана на работу в закрытых помещениях с умеренным климатом и повышенной влажностью;
• Тип крепления: винтовой — удобен для установки болтами или саморезами;
• Тип кронштейна: S-образный — обеспечивает гибкую фиксацию и компенсирует возможные перепады поверхности.

Совместимость и монтаж

Скоба CS на лоток основание 50 мм горячеоцинкованная универсально совместима с лотками шириной 50 мм, включая модели других производителей, если они соответствуют габаритным параметрам. Для монтажа требуется предварительно просверлить отверстия в основе (потолок/стена) и зафиксировать скобу с помощью анкеров, дюбелей или химических креплений. Крепление лотка к скобе осуществляется через винты, входящие в комплект или приобретаемые отдельно. Рекомендуется использовать крепёж с учётом типа основания — бетон, кирпич, металл.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в помещениях с нормальной влажностью и неагрессивными средами. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает класс защиты от коррозии до 10 лет в условиях УХЛ(1,5). Несущая способность проверена в соответствии с внутренними методиками DKC, адаптированными под европейские нормы для крепёжных систем.

Преимущества

• Высокая прочность благодаря толщине стали 3 мм и S-образной форме кронштейна;
• Горячее цинкование гарантирует длительную защиту от ржавчины — особенно важно в сырых помещениях;
• Универсальная совместимость снижает необходимость подбора специализированных креплений;
• Простота монтажа — не требует сварки или сложных инструментов;
• Экономия времени при сборке трасс — один тип крепления подходит для множества лотков.

Ограничения применения

Не рекомендуется применять в открытых наружных сетях, под прямыми осадками или в агрессивных химических средах (например, в химцехах с кислотными парями). Также не подходит для лотков шириной более 50 мм — при использовании больших лотков возможен перекос и потеря устойчивости. Максимальная высота лотка 186 мм — превышение этого значения может нарушить равновесие и вызвать деформацию крепления.

Примеры использования

• Крепление лотков с кабелями связи в серверных комнатах;
• Фиксация трасс для сигнализации и управления в административных зданиях;
• Подвеска кабельных каналов в подвальных помещениях с высокой влажностью;
• Монтаж в промышленных корпусах с периодическими мойками оборудования — при условии отсутствия прямого контакта с водой.

Практические советы

• Перед монтажом проверьте, что глубина крепёжного отверстия в основании достаточна для выбранного анкера — минимальная глубина 40 мм;
• При установке на металлический профиль используйте самонарезающие винты с пружинной шайбой;
• Не затягивайте крепёж слишком сильно — это может деформировать оцинкованное покрытие и снизить коррозионную стойкость;
• Для длинных участков трассы расстояние между скобами не должно превышать 1,5 метра — иначе возможен прогиб лотка;
• Артикул bba1005hdz и модель SKOBA CS от DKC (ДКС) легко заменяемы в рамках серии B5 Combitech — запасные части всегда доступны.
