Кронштейн 310мм (AW 15 31 FT) | 6420710 OBO Bettermann

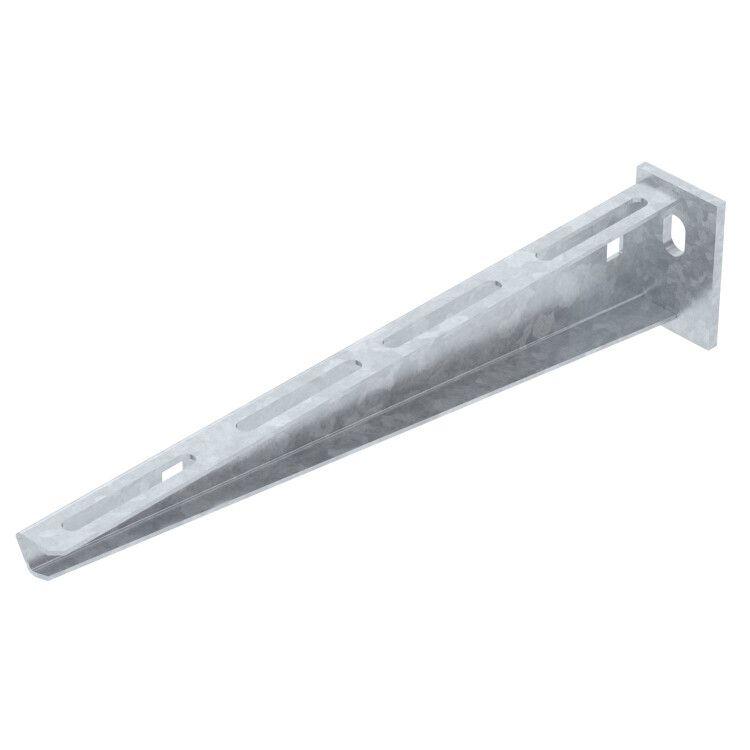

Кронштейн 310 мм с опорой, сталь горячеоцинкованная от OBO Bettermann (арт. AW 15 31 FT) предназначен для надежного крепления кабельных лотков на стене или опорной поверхности. Прочная конструкция из оцинкованной стали обеспечивает долгий срок службы даже в агрессивных условиях.

Назначение и область применения

Кронштейн 310 мм с опорой, сталь горячеоцинкованная используется для монтажа кабельных лотков шириной до 300 мм. Подходит для установки в производственных помещениях, химических объектах и прибрежных зонах с умеренной солевой нагрузкой. Конструкция рассчитана на постоянную механическую нагрузку до 150 кг (1,5 кН), что делает её подходящей для систем управления, автоматизации и распределения силовых и слаботочных кабелей.

Технические характеристики

• Несущая способность: 1,5 кН (эквивалентно 150 кг)
• Ширина совместимого лотка: 300 мм
• Угол установки: 90° (перпендикулярное крепление к стене)
• Материал: сталь оцинкованная, метод горячего цинкования
• Толщина цинкового покрытия: 60–85 мкм (по ГОСТ Р 9.307-89)
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления кронштейна: под анкеры/болты М10
• Огнестойкость: класс E45–E90 (в зависимости от типа кабеля, по ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Климатическое исполнение: УХЛ-1 (температура от –70 C до +45 C, по ГОСТ 15150-69)
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Кронштейн 310 мм с опорой, сталь горячеоцинкованная совместим с лотками шириной до 300 мм, имеющими стандартную перфорацию под болты М6. Для монтажа требуется предварительно просверленное отверстие в стене или опорной поверхности. Крепление выполняется через отверстия под болты М10 - рекомендуется использовать анкерные болты или химические анкеры для прочного зацепления в бетоне или кирпиче. Сварной корпус обеспечивает жесткость без дополнительных элементов. Установка возможна как вертикально на стене, так и горизонтально на опорной раме.

Безопасность и стандарты

• Соответствие ГОСТ 52868-2007 - требования к несущей способности кронштейнов
• Цинкование по ГОСТ Р 9.307-89 - гарантирует коррозионную стойкость
• Огнестойкость соответствует ГОСТ Р 53316-2009 - подтверждена для временного выдерживания пламени до 90 минут
• Сейсмическая устойчивость проверена по ГОСТ Р 17516.1-90 - допустимо применение в сейсмоактивных регионах
• Исполнение УХЛ-1 позволяет работать в холодных и влажных условиях без снижения прочностных характеристик

Преимущества

• Высокая несущая способность - подходит для тяжелых кабельных трасс
• Защита от коррозии благодаря горячему цинкованию - особенно важно в химически активных и влажных средах
• Жесткая сварная конструкция исключает деформацию под нагрузкой
• Перфорация стандартизирована - легко сочетается с большинством лотков LKS и других производителей
• Долгий срок службы - минимум 30 лет без замены при правильном монтаже

Ограничения применения

• Не предназначено для монтажа на деревянные или гипсокартонные поверхности - требует жесткой основы (бетон, кирпич, металл)
• Не рекомендуется для использования в морских портах или зонах с высокой солевой нагрузкой - риск локальной коррозии при длительном воздействии
• Огнестойкость зависит от типа кабеля внутри лотка - необходимо выбирать кабели с соответствующей классификацией E45/E90
• Не следует использовать как самостоятельную опору для трубопроводов или оборудования - только для кабельных лотков

Примеры использования

• Фиксация лотков в цехах заводов с высокой запыленностью
• Монтаж кабельных путей в химических лабораториях и производствах с агрессивными парами
• Укладка силовых кабелей в подземных переходах и тоннелях
• Обустройство электроснабжения в административных зданиях с повышенными требованиями к безопасности

Практические советы

• При выборе крепежа используйте болты М10 с шайбой и гайкой - это увеличит равномерность нагрузки на стену
• Убедитесь, что шаг между кронштейнами не превышает 1,5 метра - иначе возможен прогиб лотка
• Для лотков с большим весом кабелей (например, силовые многожильные кабели) применяйте дополнительные поддерживающие элементы
• Проверьте соответствие перфорации лотка и кронштейна перед сборкой - отклонения в размерах могут вызвать напряжение в соединении
• При монтаже в местах с температурными колебаниями (+45…–70 C) не затягивайте крепеж слишком сильно - металл может терять эластичность
