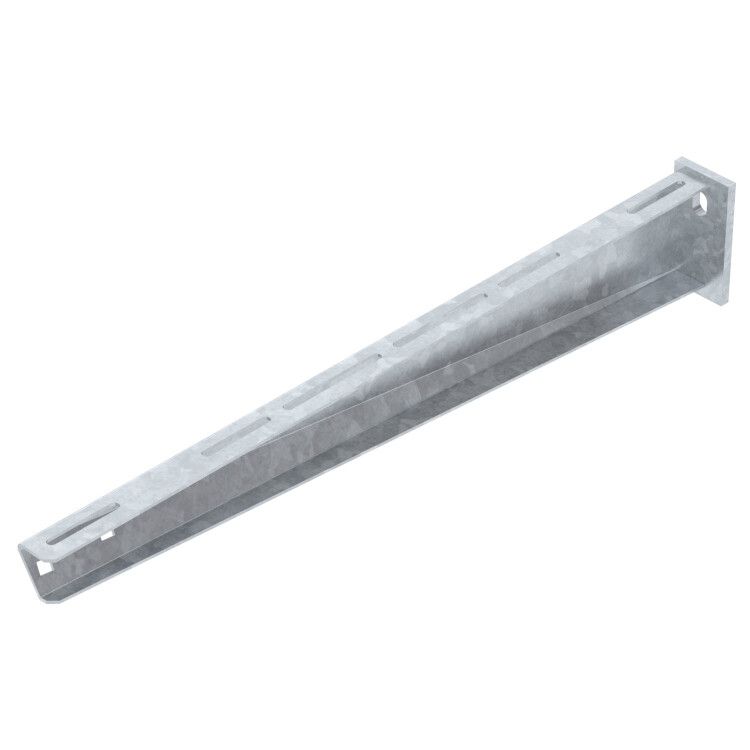

Кронштейн 610 мм горячеоцинкованный от OBO BETTERMANN (артикул AW 30 61 FT) предназначен для надёжного крепления кабельных лотков на стене или опоре, выдерживая нагрузки до 3 кН. Применяется в промышленных объектах, химических производствах и зонах с высокой влажностью, где важны долговечность и устойчивость к коррозии.

Назначение и область применения

Кронштейн 610 мм горячеоцинкованный используется для монтажа кабельных лотков шириной до 600 мм. Подходит для установки в производственных помещениях, на объектах энергетики, химической промышленности, а также в прибрежных районах с низкой солевой нагрузкой. Обеспечивает прочную фиксацию лотков при средних и повышенных механических нагрузках. Соответствует требованиям ГОСТ 52868-2007 и рекомендован для проектирования систем кабельной инфраструктуры.

Технические характеристики

• Длина: 610 мм
• Ширина лотка: до 600 мм
• Угол установки: 90° (перпендикулярная фиксация к поверхности)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование (толщина слоя 60–85 мкм по ГОСТ Р 9.307-89)
• Несущая способность: 3 кН (эквивалентно ~300 кг)
• Исполнение: настенный и опорный кронштейн
• Перфорация: для крепления лотка - M6; для крепления кронштейна - M12
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Климатическое исполнение: УХЛ-1 (температура от –70 C до +45 C)
• Срок службы: не менее 30 лет

Совместимость и монтаж

Кронштейн 610 мм горячеоцинкованный совместим с лотками шириной до 600 мм, имеющими стандартную перфорацию под крепёж M6. Для монтажа требуется предварительно просверлить отверстия в стене или опоре под болты M12. Крепление выполняется одним анкерным или болтовым соединением. Рекомендуется использовать соответствующие крепёжные элементы из нержавеющей стали или с аналогичной коррозионной стойкостью. Установка возможна как на вертикальные стены, так и на горизонтальные опорные конструкции.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (системы кабельных лотков)
• Огнестойкость подтверждена по ГОСТ Р 53316-2009 (класс E45–E90)
• Сейсмостойкость - по ГОСТ Р 17516.1-90 (до 9 баллов)
• Цинкование выполнено по ГОСТ Р 9.307-89
• Климатическое исполнение - УХЛ-1 по ГОСТ 15150-69
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ: 1367/23/2023

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защищает даже при длительном контакте с влагой
• Подходит для агрессивных сред: химические цеха, промзоны, прибрежные территории
• Огнестойкость обеспечивает безопасность при возгорании кабелей
• Сейсмостойкость позволяет применять в регионах с активной сейсмикой
• Долговечность - срок службы более 30 лет без замены
• Универсальное крепление: один тип кронштейна работает и на стене, и на опоре

Ограничения применения

• Не предназначается для постоянного погружения в воду или морской среды с высокой солевой нагрузкой
• Не следует использовать в условиях температур ниже –70 C или выше +45 C
• Огнестойкость зависит от типа кабеля - необходимо проверять соответствие кабеля классу E45–E90
• Не рекомендуется применять с лотками шириной более 600 мм - риск деформации
• Требуется точное соблюдение шага крепления и усилия затяжки болтов M12 - переусилие может повредить перфорацию

Примеры использования

• Фиксация кабельных лотков в цехах АЭС и тепловых электростанций
• Монтаж проводки на химических заводах с агрессивными газами и паром
• Установка в подземных переходах и тоннелях с высокой влажностью
• Крепление лотков в портовых терминалах с низкой солевой нагрузкой
• Обустройство кабельных трасс в сейсмоактивных регионах России

Практические советы

• При выборе крепёжа используйте болты M12 с шайбами и гайками из нержавеющей стали - это продлит срок службы всей системы
• Проверьте посадочную ширину лотка перед монтажом - он должен точно входить в рамку кронштейна, не перегружая её
• При установке на бетонную стену применяйте анкерные болты подходящей длины - минимум 60 мм глубины заделки
• Для равномерного распределения нагрузки крепите кронштейн через каждые 1,5–2 метра
• После монтажа осмотрите все точки крепления - отсутствие люфта и плотное прилегание гарантируют долгую работу
• Артикул AW 30 61 FT - это официальный код от OBO BETTERMANN, используйте его при заказе запчастей и комплектующих
