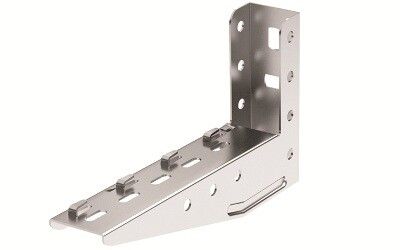

Консоль с опорой для проволочного лотка облегченная ML осн.300 сталь DKC FC34108 ДКС

Консоль с опорой для проволочного лотка облегченная основание 300 мм сталь от DKC (ДКС), артикул fc34108, предназначена для надежного крепления проволочных лотков серии F5 Combitech на стены или вертикальные профили. Простая, прочная и совместимая с популярными системами кабельной трассировки.

Назначение и область применения

Эта консоль используется для монтажа проволочных лотков шириной 300 мм в системах F5 Combitech. Подходит для фиксации кабельных трасс в помещениях с умеренным климатом — например, в цехах, серверных, распределительных пунктах и на объектах промышленной автоматизации. Консоль обеспечивает жесткую поддержку лотка, позволяя равномерно распределить нагрузку от кабелей.

Технические характеристики

• Ширина лотка: 300 мм
• Высота консоли: 140 мм
• Толщина материала: 1,5 мм
• Несущая способность: 940,8 кг (эквивалентно 96 кг на один метр лотка)
• Материал: сталь оцинкованная с покрытием из цинка
• Угол установки: 90° (перпендикулярное крепление к поверхности)
• Цвет: серый
• Климатическое исполнение: УХЛ2 (для работы при температуре от −40°C до +40°C, в условиях повышенной влажности)
• Огнестойкость: да
• Тип крепления: настенный и опорный кронштейн

Совместимость и монтаж

Консоль совместима исключительно с проволочными лотками серии F5 Combitech. Для монтажа используются болты М8×60 и гайки М8 — они не входят в комплект и должны быть приобретены отдельно. Крепление возможно:

• На стену через предварительно просверленные отверстия;
• На профили PSM или PSL — для вертикальной сборки кабельных трасс.

Монтаж безвинтовой — лоток защелкивается на консоль, что позволяет быстро собирать и перестраивать трассу без инструментов после первичной фиксации кронштейнов.

Безопасность и стандарты

Консоль соответствует требованиям по огнестойкости и рассчитана на работу в условиях, где возможны высокие механические нагрузки. Цинковое покрытие защищает от коррозии, что важно для долговечности в средах с колебаниями влажности. Климатическое исполнение УХЛ2 гарантирует работоспособность в большинстве промышленных помещений России и стран СНГ.

Преимущества

• Высокая несущая способность — выдерживает тяжелые кабельные пакеты без деформаций.
• Оцинкованная сталь — устойчивость к ржавчине даже при частых влажных уборках.
• Быстрый безвинтовой монтаж лотка — снижает время сборки и обслуживания.
• Поддержка двух типов крепления — гибкость в планировании трассы.
• Совместимость с уже установленной системой F5 Combitech — легко заменить или расширить существующую трассу.

Ограничения применения

• Не подходит для лотков других серий — только F5 Combitech.
• Не предназначен для наружного монтажа или воздействия прямых осадков — хотя есть защита от влаги, но не герметизация.
• Требуются дополнительные крепежные элементы (болты М8×60 и гайки) — их необходимо закупить отдельно.
• Максимальная ширина лотка — 300 мм; нельзя использовать с более широкими моделями.

Примеры использования

• Крепление лотков с силовыми кабелями на производственных линиях.
• Сборка кабельных трасс в серверных комнатах с плотным расположением оборудования.
• Фиксация слаботочных лотков в офисных зонах с подвесными потолками и металлическими каркасами.
• Обустройство кабельных путей в распределительных щитовых с использованием профилей PSM/PSL.

Практические советы

• Перед монтажом проверьте, чтобы шаг между точками крепления консолей не превышал 1,5–2 м — это сохраняет жесткость всей трассы.
• При креплении к стене используйте анкерные болты для бетона или дюбели подходящего типа — обычные саморезы недостаточно надежны.
• Если лоток будет нагружаться близко к максимальной норме (96 кг/м), рекомендуется увеличить количество консолей и уменьшить интервал между ними.
• Проверяйте соответствие диаметра отверстий в консоли и болтов — M8 требует отверстия 8,5–9 мм для свободного прохода.
• При работе в местах с химически активной средой (например, в химцехах) дополнительно оцените срок службы цинкового покрытия — при длительном контакте с агрессивными веществами может потребоваться защита.
