Консоль с опорой ML осн.200, цинк-ламельная | BBL5020ZL DKC ДКС

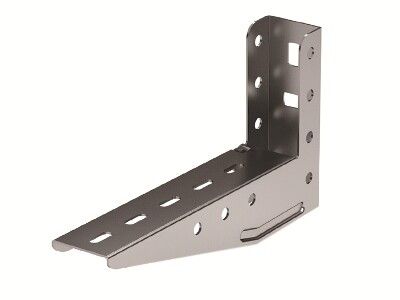

Консоль с опорой ML основание 200 мм, цинк-ламельное покрытие от DKC (ДКС) - это надёжный настенный кронштейн из оцинкованной стали для фиксации кабельных лотков шириной 200 мм. Артикул bbl5020zl предназначен для промышленного монтажа в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Консоль с опорой ML основание 200 мм, цинк-ламельное покрытие используется для крепления кабельных лотков к вертикальным поверхностям. Подходит для установки в помещениях с высокой влажностью, агрессивными средами и требовательными условиями эксплуатации. Применяется в автомобильной промышленности, на заводах, в объектах жилого и коммерческого строительства, где требуется долговечная и устойчивая система кабельной трассы.

Технические характеристики

• Тип изделия: настенный кронштейн
• Основание: 200 мм - соответствует ширине стандартных лотков B5 Combitech
• Несущая способность: 1,9 кН - выдерживает тяжёлые кабельные трассы с заполнением
• Угол установки: 90° - перпендикулярное крепление к стене
• Материал: сталь оцинкованная, толщиной 2 мм
• Покрытие: цинк-ламельное - улучшенная антикоррозийная защита
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности

Совместимость и монтаж

Консоль с опорой ML основание 200 мм, цинк-ламельное покрытие совместима с профилями серии B5 Combitech: - Крепится напрямую к стене через предварительно просверленные отверстия; - Совмещается с профилями BPM-29 и BPL-29 для сборки горизонтальных участков трассы; - Может использоваться с наклонными подвесами BSV-29 для изменения направления кабельной системы. Рекомендуется использовать болты M8–M10 с антивибрационными шайбами для повышения устойчивости.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Цинк-ламельное покрытие обеспечивает соответствие нормам corrosion resistance по ISO 9227. Конструкция не содержит легирующих элементов, опасных при нагреве или возгорании.

Преимущества

• Высокая прочность за счёт толщины металла 2 мм и усиленной формы кронштейна
• Цинк-ламельное покрытие устойчиво к механическим повреждениям и химическим воздействиям
• Поддерживает системную совместимость со всей серией B5 Combitech
• Не требует дополнительной защиты при эксплуатации в закрытых производственных зонах

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от осадков
• Не рекомендуется для использования в средах с постоянным контактом с кислотами, щелочами или соляными растворами
• Максимальная ширина лотка - 200 мм; применение более широких лотков снижает несущую способность
• Не подходит для крепления к пористым или слабым основаниям (например, гипсокартон, пеноблок)

Примеры использования

• Фиксация кабельных лотков в цехах автосборочных заводов
• Установка трасс в распределительных пунктах промышленных зданий
• Монтаж силовых и сигнальных кабелей в логистических терминалах
• Обустройство кабельных путей в новых офисных комплексах с открытой проводкой

Практические советы

• Перед монтажом проверьте, что шаг крепёжных отверстий на стене совпадает с шагом на консоли - он рассчитан под стандартные дюбеля 8–10 мм
• При использовании с подвесами BSV-29 соблюдайте максимальный угол наклона 45°, чтобы не превысить допустимую нагрузку
• Для длинных участков трассы используйте не менее одной консоли на каждый метр лотка
• При необходимости замены - консоль легко демонтируется без повреждения смежных элементов серии B5 Combitech
• Артикул bbl5020zl - единственный вариант в линейке DKC с цинк-ламельным покрытием и базой 200 мм; другие модели имеют другую ширину или тип покрытия
