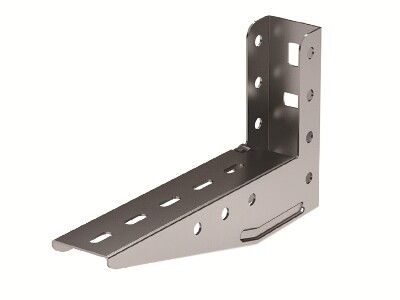

Консоль с опорой ML облегченная основание 150 мм горячеоцинкованная - BBL4015HDZ ДКС

Консоль с опорой ML облегченная основание 150 мм горячеоцинкованная от DKC (ДКС), артикул bbl4015hdz, предназначена для надежного крепления кабельных лотков шириной до 150 мм на стенах или в системах B5 Combitech. Изделие сочетает прочность, устойчивость к коррозии и совместимость с популярными компонентами кабельной инфраструктуры.

Назначение и область применения

Консоль с опорой ML облегченная основание 150 мм горячеоцинкованная используется для фиксации кабельных лотков в электромонтажных трассах. Подходит для установки в помещениях с повышенной влажностью, на производстве, в энергообъектах, транспортной инфраструктуре и других зонах с агрессивной средой. Применяется там, где требуется долговечный и безопасный способ поддержки кабельных систем.

Технические характеристики

• Ширина лотка: 150 мм - обеспечивает совместимость со стандартными лотками этого размера;
• Несущая способность: 136 кг - позволяет устанавливать лотки с плотным заполнением кабелями;
• Материал: сталь оцинкованная с горячим цинкованием - защищает от коррозии даже при постоянном контакте с влагой;
• Толщина металла: 1,5 мм - гарантирует жесткость и устойчивость к деформациям;
• Угол крепления: 90 градусов - формирует перпендикулярную поддержку лотка к стене;
• Огнестойкость: да - соответствует требованиям пожарной безопасности;
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −50C до +40C, включая условия с высокой влажностью;
• Цвет: серый - единообразное оформление с другими элементами системы B5 Combitech.

Совместимость и монтаж

Консоль с опорой ML облегченная основание 150 мм горячеоцинкованная совместима с профилями серии B5 Combitech:

• Крепится напрямую к стене с помощью анкеров или дюбелей;
• Подходит для установки в профили BPM-29 и BPL-29 - обеспечивает быстрое и точное соединение без дополнительных крепежей;
• Используется в наклонных подвесах BSV-29 - позволяет монтировать лотки под углом, например, на наклонных поверхностях или в сложных трассах.

Не требует сварки - все соединения выполняются механически, что ускоряет монтаж и снижает риск повреждения защитного покрытия.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкости. Материал и покрытие обеспечивают соответствие нормам для электроустановок в условиях повышенной влажности и химической активности. Климатическое исполнение УХЛ(1,5) подтверждает работоспособность в суровых условиях эксплуатации.

Преимущества

• Горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с холодным цинком - особенно важно в промышленных и внешних условиях;
• Высокая несущая способность (136 кг) позволяет использовать консоль для тяжелых лотков с большим количеством кабелей;
• Единство стандарта с системой B5 Combitech - упрощает сборку и замену элементов;
• Отсутствие необходимости в сварке - минимизирует время монтажа и исключает риски повреждения антикоррозийного слоя.

Ограничения применения

• Не предназначен для вертикальной нагрузки выше 136 кг - превышение может вызвать деформацию или отказ крепления;
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или экстремально высоких температур (>+80C);
• Не подходит для крепления к несущим конструкциям из дерева или пластиков - требует бетонных, кирпичных или металлических поверхностей;
• Не является самостоятельным креплением - всегда должен использоваться в составе системы B5 Combitech или с согласованными крепежами.

Примеры использования

• Электрощитовые комнаты на заводах - для организации трасс кабелей управления и питания;
• Жилые и коммерческие здания с высокой влажностью (бассейны, парильни, подвалы);
• Производственные участки с агрессивными средами - пищевые, химические, металлургические предприятия;
• Транспортные терминалы и железнодорожные станции - где важна долговечность и минимальное обслуживание.

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка точно соответствовала 150 мм - расхождение более +-2 мм может нарушить посадку в профили BPM/BPL-29;
• При креплении к стене используйте анкеры подходящего типа и глубины - для бетона рекомендованы M8/M10, для кирпича - специальные дюбели;
• Не затягивайте болты слишком сильно - это может повредить резьбу в профиле или деформировать тонкий металл (1,5 мм);
• При использовании в наклонных подвесах BSV-29 убедитесь, что угол установлен строго 90° - отклонение влияет на равномерность нагрузки;
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии сколов заделывайте их специальной краской на основе цинка.
