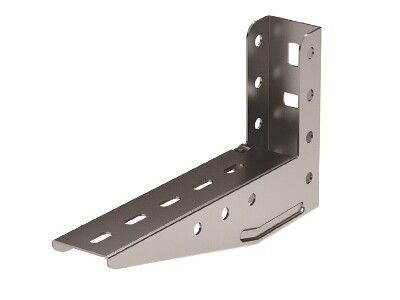

Консоль с опорой ML основание 300 мм горячеоцинкованная - BBL5030HDZ ДКС

Консоль с опорой ML основание 300 мм горячеоцинкованная от DKC (ДКС) - это надёжный элемент крепления для кабельных лотков шириной до 300 мм, предназначенный для настенного монтажа в промышленных и энергетических объектах. Артикул bbl5030hdz из серии B5 Combitech обеспечивает долговечную работу даже в агрессивной среде благодаря горячего цинкованию.

Назначение и область применения

Консоль с опорой ML основание 300 мм горячеоцинкованная используется для фиксации кабельных лотков на вертикальных поверхностях. Подходит для создания трасс в помещениях с повышенной влажностью, химически активными средами, на производствах, в трансформаторных подстанциях, насосных станциях и других объектах с жёсткими условиями эксплуатации. Применяется совместно с лотками серии B5 Combitech и другими системами, соответствующими стандартным размерам.

Технические характеристики

• Ширина лотка: 300 мм - позволяет устанавливать лотки этого стандарта без модификаций;
• Несущая способность: 1,7 кН - выдерживает нагрузку до 170 кг равномерно распределённого веса;
• Материал: сталь оцинкованная - прочная и устойчивая к деформациям;
• Толщина материала: 2 мм - обеспечивает достаточную жёсткость при минимальном весе;
• Защитное покрытие: горячее цинкование - защищает от коррозии, особенно важна в условиях высокой влажности и агрессивной среды;
• Угол: 90 град. - перпендикулярное крепление к стене, формирует прямую трассу;
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени в рамках нормативов;
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40 C до +40 C, допускает повышенную влажность;
• Цвет: серый - единообразный внешний вид с другими элементами системы B5 Combitech.

Совместимость и монтаж

Консоль с опорой ML основание 300 мм горячеоцинкованная совместима с кабельными лотками серии B5 Combitech, а также с профилями BPM-29 и BPL-29. Крепится к стене через предварительно просверленные отверстия. Также возможно установка в наклонные подвесы BSV-29 - это удобно при необходимости изменения угла трассы. Для монтажа используются болты M8 или аналогичные крепёжные элементы, не входящие в комплект. Рекомендуется проверить соответствие шага отверстий на лотке и консоли перед сборкой.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности, применяемым в промышленных электроустановках. Климатическое исполнение УХЛ(1,5) гарантирует работоспособность в соответствии с ГОСТ 15150. Горячее цинкование соответствует ГОСТ 14771, обеспечивающему защиту от коррозии в течение минимум 15 лет в условиях умеренно-aggressive сред.

Преимущества

• Высокая несущая способность - безопасная эксплуатация при больших массах кабелей;
• Горячее цинкование - продлевает срок службы в 2–3 раза по сравнению с холодным цинком;
• Жёсткая конструкция - исключает прогиб при длительной нагрузке;
• Совместимость с системой B5 Combitech - возможность сборки единой, унифицированной трассы;
• Огнестойкость - снижает риск распространения огня в случае аварии.

Ограничения применения

• Не предназначен для подвеса на потолочные конструкции - только настенная установка;
• Не рекомендуется использовать в зонах с постоянным контактом с открытым огнём или температурами выше +80 C;
• Не подходит для лотков шириной более 300 мм - возможен перегруз и деформация;
• Требуется точное соблюдение шага крепления - отклонение может вызвать перекос трассы.

Примеры использования

• Фиксация лотков с силовыми кабелями на стенах производственных цехов;
• Обустройство кабельных трасс в подземных камерах насосных станций;
• Монтаж в электрощитовых помещениях с высокой влажностью;
• Создание запасных путей прокладки в АЭС, ХПК и других объектах с особыми требованиями к безопасности.

Практические советы

• Перед монтажом проверьте, что ширина лотка точно соответствует 300 мм - не используйте с лотками 250 мм или 350 мм;
• При использовании в местах с частыми вибрациями (например, рядом с насосами) применяйте антивибрационные прокладки между консолью и стеной;
• Горячее цинкование требует бережного обращения при транспортировке - избегайте царапин и ударов, которые могут нарушить защитный слой;
• Для длинных участков трассы рекомендуется устанавливать консоль с опорой ML основание 300 мм горячеоцинкованная каждые 1,5–2 метра - это обеспечит равномерное распределение нагрузки;
• Артикул bbl5030hdz можно комбинировать с другими элементами серии B5 Combitech без адаптеров - система полностью взаимозаменяема.
