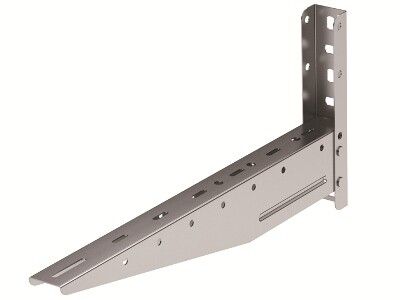

Консоль с опорой ML осн.500, горячеоцинкованная | BBL5550HDZ DKC ДКС

Консоль с опорой ML основание 500 мм горячеоцинкованная от DKC (ДКС), артикул bbl5550hdz, предназначена для надёжного крепления кабельных лотков шириной до 500 мм на стенах или в системах B5 Combitech. Изделие обеспечивает устойчивую поддержку тяжёлых трасс даже в агрессивной среде благодаря защите от коррозии.

Назначение и область применения

Консоль с опорой ML основание 500 мм горячеоцинкованная используется для монтажа кабельных лотков в промышленных и коммерческих объектах. Подходит для фиксации лотков шириной 500 мм на вертикальных поверхностях. Применяется там, где требуется долговечная и устойчивая система крепления - например, на заводах, в энергообъектах, в помещениях с повышенной влажностью или химической активностью воздуха.

Технические характеристики

• Материал: сталь с горячим цинкованием - обеспечивает антикоррозийную защиту
• Ширина лотка: 500 мм - совместима с лотками этого размера из серии B5 Combitech
• Несущая способность: 2,3 кН - выдерживает значительный вес кабелей и оборудования
• Тип кронштейна: настенный - монтируется прямо на стену
• Угол установки: 90 градусов - перпендикулярное крепление к поверхности
• Толщина металла: 1,5 мм - достаточна для жёсткости и прочности
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости
• Цвет: серый - единообразный внешний вид с другими элементами системы B5 Combitech

Совместимость и монтаж

Консоль с опорой ML основание 500 мм горячеоцинкованная совместима с профилями серии B5 Combitech: - Крепится к стеновым направляющим BPM-29 и BPL-29; - Может использоваться с наклонными подвесами BSV-29 для изменения угла расположения лотка. Монтаж выполняется болтовым соединением. Для установки необходимы стандартные крепёжные элементы M8–M10 (не входят в комплект). Рекомендуется использовать анкерные болты при креплении к бетонным или кирпичным стенам.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и эксплуатации в условиях UHL(1,5) согласно ГОСТ 15150. Горячее цинкование соответствует ISO 1461. Несущая способность 2,3 кН проверена в соответствии с внутренними нормами DKC (ДКС) на статическую нагрузку.

Преимущества

• Высокая коррозионная стойкость - горячее цинкование защищает металл даже при постоянном контакте с влагой и химическими веществами
• Жёсткая конструкция - толщина 1,5 мм и форма кронштейна обеспечивают минимальный прогиб под нагрузкой
• Единство системы - совместима с всеми элементами B5 Combitech, что упрощает сборку и замену
• Не требует обслуживания - после установки не нуждается в окраске или ремонте

Ограничения применения

• Не предназначен для крепления к деревянным или гипсокартонным стенам - требуется жёсткий основание (бетон, кирпич, металл)
• Не рекомендуется применять в зонах с частыми механическими ударами - возможна деформация крепёжных отверстий
• Не следует использовать в качестве самостоятельного несущего элемента - всегда применяйте в связке с лотком и направляющими B5 Combitech

Примеры использования

• Поддержка кабельных лотков в цехах с технологическим оборудованием
• Монтаж трасс в подземных тоннелях, насосных станциях, тепловых пунктах
• Фиксация силовых и слаботочных лотков в пищевых производствах с регулярной мойкой
• Установка в распределительных щитовых с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 500 мм - использование с более узкими или широкими лотками снижает устойчивость
• При установке на наклонные подвесы BSV-29 соблюдайте угол 90° - отклонение увеличивает риск перегрузки креплений
• Для длинных участков трассы используйте шаг между консолями не более 1,5 метра - это сохраняет равномерную нагрузку
• При работе в агрессивной среде периодически осматривайте места крепления - хотя цинк защищает, механические повреждения покрытия могут стать точками начала коррозии
• Артикул bbl5550hdz - единственный вариант этой модели в серии B5 Combitech, не путайте с аналогами других производителей
