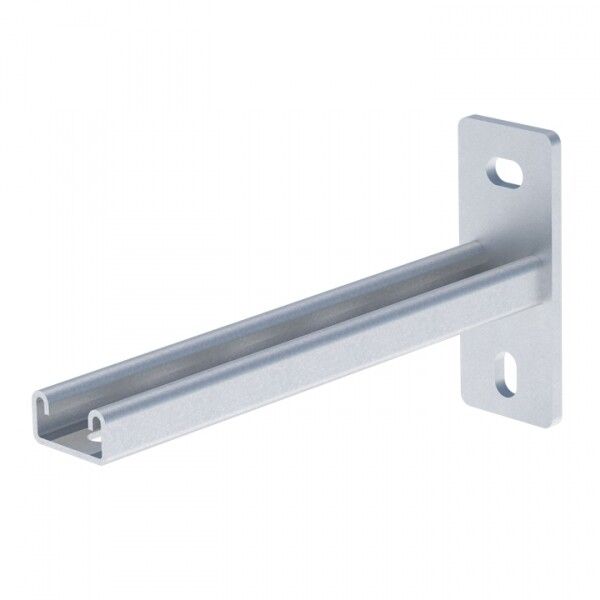

Консоль STRUT 41х21 L550 сталь EKF stk412155

Консоль STRUT 41x21мм, основание 550мм, сталь от EKF - это надёжный элемент крепления для перфопрофиля в системе EKF-Line. Подходит для монтажа кабельных лотков, трубопроводов и оборудования на стенах или опорах, обеспечивает устойчивую фиксацию даже при значительной нагрузке.

Назначение и область применения

Консоль STRUT 41x21мм, основание 550мм, сталь используется как поддерживающий элемент в системе STRUT S-Line. Она служит для крепления перфопрофиля к стене или другой несущей поверхности, позволяя формировать вертикальные или горизонтальные маршруты для кабелей, воздуховодов, труб и другого инженерного оборудования. Применяется в жилых, коммерческих и промышленных объектах - например, для организации трасс в серверных, на заводах, в торговых центрах и офисах.

Технические характеристики

• Тип изделия: Перфопрофиль - совместим с профилем STRUT 41×21 мм;
• Материал: Сталь с горячим цинкованием - защищает от коррозии, повышает долговечность;
• Размер основания: 550 мм - обеспечивает широкую площадь опоры для равномерного распределения нагрузки;
• Покрытие: Горячий цинк - устойчиво к механическим воздействиям и агрессивным средам;
• Цвет: Серый - соответствует цветовой гамме всей серии EKF-Line;
• Гарантийный срок: 36 месяцев - подтверждает качество изготовления и материалов;
• Угол установки: 0–90° - позволяет регулировать положение крепления под нужным углом;
• Ширина лотка: 50–500 мм - совместима со всеми стандартными лотками STRUT.

Совместимость и монтаж

Консоль STRUT 41x21мм, основание 550мм, сталь рассчитана на использование с перфопрофилем той же габаритной формы - 41×21 мм. Крепится к стене анкерами или дюбелями через отверстия в основании. Для фиксации профиля используются канальные гайки - они легко вставляются в пазы и затягиваются гаечным ключом. Монтаж не требует сварки, что снижает время работы и исключает риск повреждения покрытия. Установка возможна на бетон, кирпич, металлический каркас и другие прочные основания.

Безопасность и стандарты

Консоль STRUT 41x21мм, основание 550мм, сталь соответствует требованиям безопасности для электромонтажных систем. Горячее цинкование обеспечивает электроизоляцию и предотвращает образование гальванических пар при контакте с другими металлами. Нагрузочные возможности проверены в соответствии с нормами для несущих конструкций в помещениях класса IP20 и выше.

Преимущества

• Высокая несущая способность благодаря увеличенной площади основания 550 мм;
• Отсутствие необходимости в сварке - экономия времени и средств на монтаже;
• Легкая модификация системы - можно менять направление трассировки без демонтажа всего крепления;
• Защита от коррозии - гарантирует длительную работу в условиях повышенной влажности;
• Единая система - совместима со всеми компонентами EKF-Line, что упрощает закупку и замену деталей.

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - хотя цинк устойчив, постоянный контакт с осадками и солевым туманом может сократить срок службы;
• Не рекомендуется использовать в качестве единственной точки крепления для тяжёлых устройств массой более 80 кг - требуется расчёт количества и шага кронштейнов;
• Подходит только для профиля 41×21 мм - несовместим с другими типами перфопрофилей (например, 41×41 мм);
• Требуется точное соблюдение посадочного размера - отклонение в габаритах профиля приведёт к плохому захвату канальной гайкой.

Примеры использования

• Фиксация кабельных лотков вдоль потолка в серверной комнате;
• Подвеска воздушных каналов HVAC в торговом центре;
• Крепление трубопроводов на стенах производственного корпуса;
• Обустройство шинопроводов в административном здании с частыми изменениями планировки.

Практические советы

• При монтаже на бетон используйте анкеры M8–M10 - минимальный диаметр отверстия в основании составляет 8 мм;
• Для длинных участков трассы устанавливайте консоли с шагом не более 1,5 метра - это сохраняет жесткость конструкции;
• Проверьте соответствие толщины профиля - если он деформирован, канальная гайка не будет плотно фиксироваться;
• При использовании в сырых помещениях допускается дополнительная герметизация мест крепления силиконовым составом;
• Артикул stk412155 - единственный в линейке EKF с таким размером основания; при заказе запасных частей указывайте именно его.
