Консоль сварная KS150 осн.50-150 сталь КМ LO2205 КМ-Профиль

Консоль сварная 150 мм оцинкованная сталь КМ-профиль - это надежный элемент системы КМ® для крепления металлических лотков к стенам. Артикулы ks150 и lo2205 обеспечивают устойчивую фиксацию кабельных трасс с нагрузкой до 180 кг, подходят для внутренней прокладки в помещениях с умеренным климатом.

Назначение и область применения

Консоль сварная 150 мм оцинкованная сталь КМ-профиль предназначена для монтажа кабельных лотков шириной 50–150 мм на вертикальные поверхности: бетонные, кирпичные, металлические стены. Используется в системах прокладки силовых и слаботочных кабелей в офисах, производственных цехах, телекоммуникационных шкафах и распределительных пунктах. Подходит для установки внутри зданий, где нет постоянного воздействия воды, агрессивных химических веществ или высокой влажности.

Технические характеристики

• Материал: сталь оцинкованная электрохимическим способом
• Толщина стенки: 1,5 мм
• Несущая способность: 180 кг
• Ширина лотка: совместима с лотками 50–150 мм
• Тип кронштейна: настенный, сварной
• Покрытие: цинк (электрохимический)
• Цвет: серый
• Огнестойкость: да
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

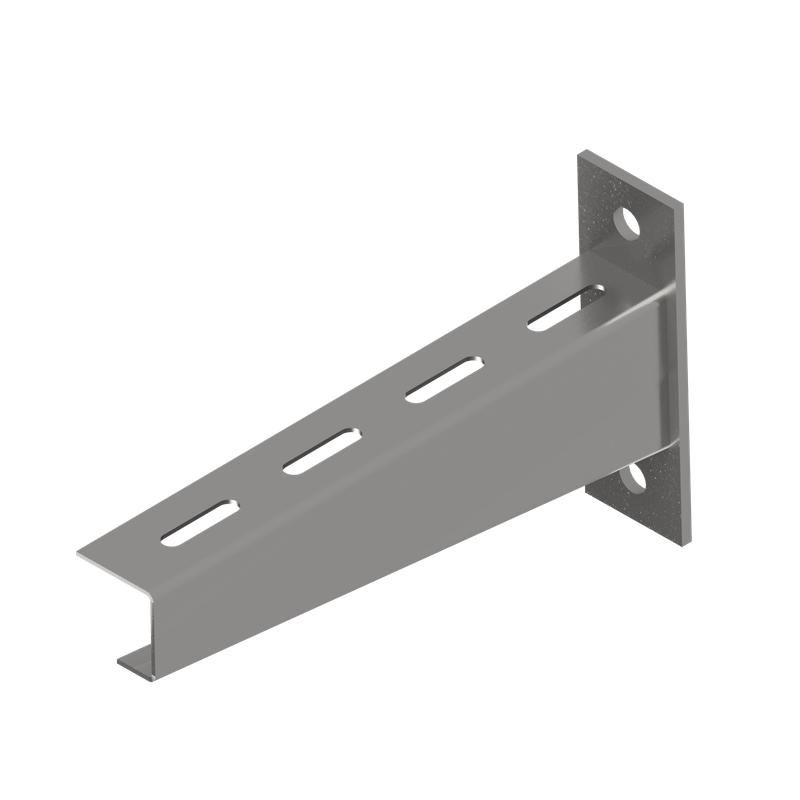

Консоль сварная 150 мм оцинкованная сталь КМ-профиль имеет П-образную форму с приваренной к торцу крепежной планкой. На этой планке расположены два отверстия для крепления к стене с помощью анкеров, болтов М8–M10 или саморезов по бетону. Перфорация на обоих ребрах консоли позволяет фиксировать лотки на любом расстоянии от стены - от нескольких миллиметров до максимального вылета 150 мм. Для монтажа требуется минимум инструментов: дрель, гаечный ключ, уровень. Рекомендуется использовать крепеж с учетом типа основания и расчетной нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость обеспечивается за счет стального основания и отсутствия горючих компонентов. Цинковое покрытие защищает от коррозии в условиях нормальной влажности, но не заменяет антикоррозийную обработку в агрессивных средах. Соответствие стандартам подтверждается материалом и конструкцией, однако сертификаты на конкретный артикул следует запрашивать у производителя.

Преимущества

• Высокая жесткость благодаря толщине 1,5 мм и сварной конструкции
• Регулируемое положение лотка за счет перфорации на ребрах
• Устойчивость к механическим нагрузкам - до 180 кг на одну консоль
• Цинковое покрытие продлевает срок службы в сухих и умеренно влажных помещениях
• Совместимость со всеми типами лотков КМ-профиль и аналогичными системами

Ограничения применения

• Не рекомендуется для открытых площадок, наружной прокладки или мест с постоянным контактом с водой
• Не подходит для агрессивных сред: химические производства, морские порты, кислотные цеха - цинк может разрушаться
• Запрещено применять в условиях температуры ниже −40 C или выше +40 C
• Не предназначен для крепления тяжелых оборудования, трубопроводов или несущих конструкций - только кабельные лотки

Примеры использования

• Фиксация лотков в серверных комнатах для прокладки сетевых кабелей
• Монтаж кабельных трасс в производственных цехах на стенах возле станков
• Установка в распределительных щитовых и технологических коридорах
• Обустройство кабельных путей в административных зданиях с многоуровневой проводкой

Практические советы

• Перед монтажом проверьте соответствие ширины лотка (не более 150 мм) и шага перфорации на консоли
• Для равномерной нагрузки используйте минимум две консоли на один лоток длиной более 1,5 м
• При креплении к бетону применяйте анкеры класса прочности не ниже 4.8
• Не затягивайте крепеж слишком сильно - это может деформировать оцинкованную сталь
• Если планируете длительную эксплуатацию в условиях повышенной влажности, дополнительно обработайте места крепления герметиком
• Артикулы ks150 и lo2205 взаимозаменяемы - различаются только партиями и упаковкой
