Консоль ВМ основание 150 мм цинк-ламельная - BBM5015ZL ДКС

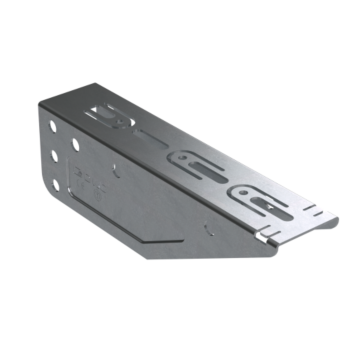

Консоль основание 150 мм цинк-ламельная от DKC (ДКС) - это опорный кронштейн из оцинкованной стали для надёжного крепления кабельных лотков шириной до 150 мм. Артикул bbm5015zl входит в серию B5 Combitech и рассчитана на жёсткие условия эксплуатации, особенно в промышленных средах.

Назначение и область применения

Консоль основание 150 мм цинк-ламельная используется для монтажа кабельных трасс в горизонтальных и вертикальных направлениях. Подходит для фиксации лотков в системах с профилем BPL-29 и BPM-29, а также для установки на наклонные подвесы BSV-29. Применяется в условиях повышенной влажности, запылённости и агрессивной среды - например, на автосборочных предприятиях, в производственных цехах, на объектах строительства и энергетики.

Технические характеристики

• Тип изделия: опорный кронштейн
• Угол: 90 градусов - позволяет формировать перпендикулярные переходы между горизонтальной и вертикальной траекторией кабельной трассы
• Ширина лотка: 150 мм - совместима с лотками этого стандарта
• Материал: сталь оцинкованная - прочная, устойчивая к механическим нагрузкам
• Покрытие: цинк-ламельное - многослойное антикоррозийное покрытие с повышенной долговечностью
• Толщина материала: 1,5 мм - обеспечивает достаточную жёсткость при минимальном весе
• Несущая способность: 2400 Н - выдерживает равномерно распределённую нагрузку до 240 кг
• Огнестойкость: да - соответствует требованиям пожарной безопасности при использовании в закрытых помещениях
• Цвет: светло-серый - единообразный внешний вид при комплектации всей системы

Совместимость и монтаж

Консоль основание 150 мм цинк-ламельная совместима исключительно с профилями серии B5 Combitech: BPL-29, BPM-29 и BSV-29. Крепление осуществляется через предварительно подготовленные отверстия - не требует сверления или доработки. Для монтажа используйте стандартные болты M8, рекомендованные производителем. Установка возможна как на стену, так и на потолок - при условии правильного выбора типа подвеса (BSV-29 для наклонных креплений).

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности, применяемым в промышленных кабельных системах. Цинк-ламельное покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Сертификаты на продукцию доступны у официального представителя DKC.

Преимущества

• Высокая устойчивость к коррозии благодаря цинк-ламельному покрытию - срок службы увеличен на 30–50% по сравнению с обычным цинком
• Жёсткая конструкция с толщиной 1,5 мм минимизирует прогиб даже при максимальной нагрузке
• Готовые места крепления позволяют собирать трассу без дополнительных инструментов
• Поддержка модульной системы B5 Combitech - легко заменить или расширить участок трассы

Ограничения применения

• Не предназначена для использования вне помещений без защиты от прямого воздействия осадков - хотя покрытие устойчиво, длительное намокание может снизить срок службы
• Не совместима с профилями других серий (например, B1, B3, B7) - требуется точное соответствие типоразмера
• Запрещено использовать в средах с постоянным воздействием кислот, щелочей или хлора - цинк-ламель не защищает от химически активных веществ

Примеры использования

• Фиксация кабельных лотков в цехах автомобилестроения - где важны чистота, герметичность и долговечность
• Монтаж силовых трасс в производственных зонах заводов - при необходимости вертикального перехода с горизонтального участка
• Обустройство кабельных путей в новых строящихся объектах - когда требуется быстрая сборка и совместимость с существующими профилями B5 Combitech

Практические советы

• Перед монтажом проверьте, что ширина лотка точно соответствует 150 мм - отклонение более +-2 мм может вызвать неплотное соединение
• При установке на наклонные подвесы BSV-29 убедитесь, что угол крепления не превышает 45° - иначе возрастёт риск смещения
• Для длинных участков трассы рекомендуется устанавливать консоли с шагом не более 1,5 метра - это сохраняет плоскостность и предотвращает провисание
• Артикул bbm5015zl можно комбинировать с другими элементами серии B5 Combitech - все детали имеют единую систему крепления
