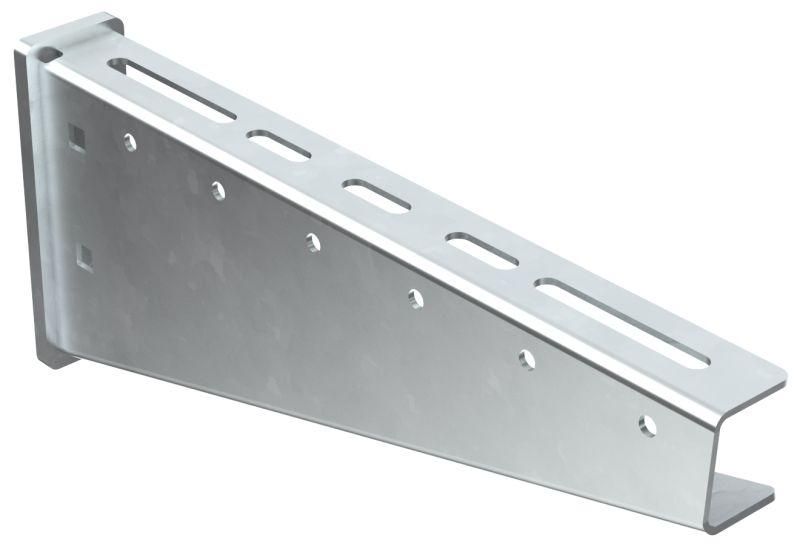

Консоль ВО 200 HDZ | CLM50D-CSVO-0200-HDZ IEK

Консоль настенная сталь оцинкованная 238x45x110 HDZ от IEK - это надёжный кронштейн для фиксации металлических лотков на стене. Артикул clm50d-csvo-0200-hdz рассчитан на лотки шириной до 200 мм и подходит для промышленной и инфраструктурной автоматизации.

Назначение и область применения

Консоль настенная сталь оцинкованная 238x45x110 HDZ используется для крепления металлических кабельных лотков к вертикальным поверхностям - стенам, колоннам, балкам. Применяется в системах распределения силовых и слаботочных кабелей на объектах с высокими требованиями к долговечности: заводы, транспортные узлы, энергообъекты, жилые комплексы.

Технические характеристики

• Материал: сталь оцинкованная с горячим цинкованием - обеспечивает повышенную коррозионную стойкость
• Размеры: 238×45×110 мм (длина × ширина × высота)
• Поддерживаемая ширина лотка: 200 мм
• Цвет: светло-серый - соответствует цветовой гамме оцинкованных изделий IEK
• Исполнение: настенный кронштейн - предназначен исключительно для монтажа на вертикальные поверхности

Совместимость и монтаж

Консоль совместима с металлическими лотками шириной 200 мм, имеющими стандартные отверстия для крепления. Для установки используются болты М6 или аналогичные крепёжные элементы, которые входят в комплект лотка. Крепление консоли к стене выполняется анкерными болтами или дюбелями - тип зависит от материала основания (бетон, кирпич, металл). Расстояние между точками крепления консоли к стене рекомендуется не более 1,5 метра.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50571 и нормами по защите от коррозии. Горячее цинкование гарантирует срок службы более 25 лет в условиях средней агрессивности окружающей среды. Консоль не содержит свинца и других запрещённых веществ, соответствует RoHS.

Преимущества

• Высокая механическая прочность благодаря толщине стали и технологии горячего цинкования
• Устойчивость к перепадам температур, влаге и химическим воздействиям
• Не требует дополнительного окрашивания или обслуживания после монтажа
• Совместима с продукцией IEK - позволяет собирать единые системы кабельной инфраструктуры

Ограничения применения

• Не предназначена для крепления лотков шириной более 200 мм - возможен изгиб или деформация
• Не подходит для потолочного монтажа - конструкция не имеет элементов для подвеса сверху
• Не рекомендовано использовать в агрессивных химических средах (например, в кислотных производствах) без дополнительной защиты
• Запрещено применять в качестве несущей опоры для тяжёлых оборудования - только для кабельных лотков

Примеры использования

• Фиксация лотков в цехах с конвейерными линиями
• Прокладка кабелей в подземных парковках и тоннелях
• Монтаж систем управления в административных зданиях
• Обустройство кабельных трасс на тепловых электростанциях

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия на лотке и консоли - они должны точно совпадать
• При использовании на старых стенах используйте пробивные анкеры или химические дюбеля для надёжного крепления
• Если требуется вынос лотка от стены - убедитесь, что нагрузка не превышает допустимую для данной модели
• Консоль clm50d-csvo-0200-hdz от IEK легко комбинируется с другими элементами системы IEK - можно собирать модульные маршруты без адаптеров
