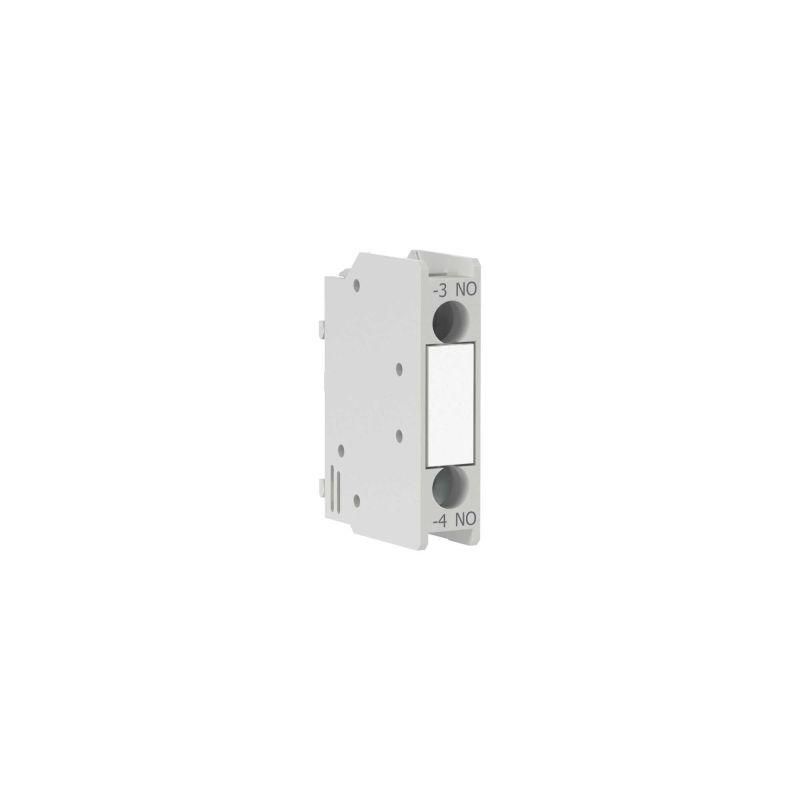

Контакт дополнительный фронтального монтажа для контакторов DSC 1НО YON DSCFA10 ДКС

Дополнительный контакт фронтального монтажа для контакторов DSC 1 нормально-открытый - это компактный модульный элемент, предназначенный для расширения функционала контакторов серии DSC. Бренд DKC (ДКС) предлагает этот аксессуар в виде надёжного решения для передачи сигнала состояния контактора в цепи управления. Артикул dscfa10 совместим с основными моделями контакторов DSC009-105 и обеспечивает быстрый монтаж без инструментов.

Назначение и область применения

Этот контакт используется для передачи информации о состоянии контактора - включён он или выключен - в систему управления, автоматику или индикацию. Подходит для установки на контакторы DSC 9–105 А, когда требуется сигнал о работе оборудования. Применяется в панелях управления станков, конвейеров, насосов, систем вентиляции и других устройствах, где важен контроль работы силового аппарата.

Технические характеристики

• Тип контакта: один нормально открытый (НО) - замыкается при активации контактора
• Максимальный рабочий ток: 10 А при напряжении переменного тока 230 В (AC-15)
• Степень защиты: IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли
• Способ подключения: винтовые зажимы - надёжное и проверенное решение для проводов до 2,5 мм2
• Количество контактов: 1 НО, 0 НЗ - только один размыкающий контакт, без запасного замкнутого

Совместимость и монтаж

Дополнительный контакт фронтального монтажа для контакторов DSC 1 нормально-открытый устанавливается исключительно на контакторы серии DSC009–DSC105. Монтаж происходит на лицевую сторону корпуса контактора - без сверления, без инструментов. Контакт просто защёлкивается в специальные направляющие, после чего фиксируется механически. Для правильной установки убедитесь, что контактор имеет свободную фронтальную площадку - не занята другими аксессуарами. Артикул dscfa10 несовместим с контактными группами других серий или брендов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств класса IP20: исключено случайное прикосновение к токоведущим частям при установленном контакторе. Конструкция выполнена из самозатухающего пластика, устойчивого к перегреву. Соответствие международным стандартам IEC/EN 60947-4-1 обеспечивается через сертификацию всей серии контакторов DSC.

Преимущества

• Установка без инструментов - экономит время при сборке и обслуживании
• Идентификационный маркер - позволяет быстро найти нужный контакт в сложной панели с множеством контакторов
• Высокая надёжность коммутации - 10 А при AC-15 обеспечивают работу в типовых промышленных нагрузках
• Герметичная конструкция внутри корпуса - минимизирует риск окисления контактов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна
• Поддерживает только один нормально-открытый контакт; если нужны НЗ или два НО - потребуется другой модуль
• Работает только с контактами DSC009–DSC105 - не подходит для контакторов других производителей или меньших/больших номиналов
• Не рассчитан на высокочастотные переключения - максимальная частота не указана, рекомендуется не более 1000 операций в час

Примеры использования

• Сигнал «работает» на индикаторную лампу в щите управления
• Подключение к PLC для отслеживания состояния двигателя
• Логика аварийной остановки: если контактор не включился - система не запускается
• Интеграция в системы учёта времени работы оборудования

Практические советы

• Перед установкой проверьте, чтобы на контакторе не было уже установленных аксессуаров - место должно быть свободным
• При подключении используйте жилы сечением 0,5–2,5 мм2 - слишком толстые провода не войдут в зажим
• Обязательно закрепите провода плотно - слабый контакт вызывает нагрев и отказ
• Если вам нужен нормально-замкнутый контакт - выбирайте модель dscfa20, а не dscfa10
• На панелях с десятками контакторов используйте этикетки рядом с маркером - так диагностика займёт минуты вместо часов
