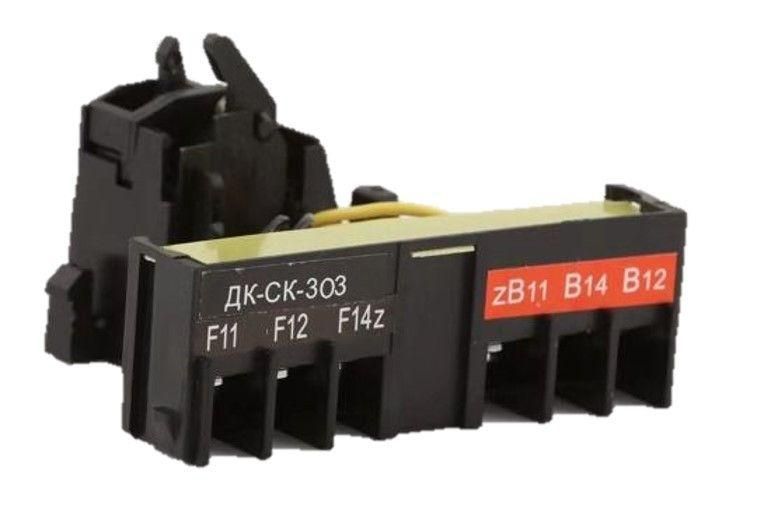

Контакт дополнительный и сигнальный правый ВА-303 4P | 22885DEK DEKraft APC

Контакт дополнительный и сигнальный правый ВА-303 4P от DEKraft предназначен для расширения функциональности автоматических выключателей серии DEKraft - обеспечивает передачу сигналов состояния цепи и управление внешними устройствами через дополнительные контакты. Артикул 22885dek соответствует модели с четырьмя контактными группами, установленной на правой стороне аппарата.

Назначение и область применения

Контакт дополнительный и сигнальный правый ВА-303 4P используется для передачи информации о состоянии автомата: включен/выключен, сработало тепловое или электромагнитное расцепление. Он позволяет подключить световые индикаторы, реле контроля, системы АСУ ТП или сигнализацию. Подходит для установки на автоматические выключатели серии DEKraft в щитах управления промышленным оборудованием, конвейерах, насосных станциях и системах аварийного отключения.

Технические характеристики

• Тип: комбинированный контакт - дополнительный + сигнальный
• Конфигурация контактов: 2 нормально открытых (НО), 2 нормально закрытых (НЗ), 1 переключающий (перекидной), 2 переключателя сигнала неисправности
• Номинальное напряжение: 400 В переменного / 220 В постоянного тока
• Род тока: AC/DC - работает как в сетях переменного, так и постоянного тока
• Условный тепловой ток: 3 А - допустимый длительный ток через каждую контактную группу
• Место установки: правый боковой слот на корпусе автомата

Совместимость и монтаж

Контакт дополнительный и сигнальный правый ВА-303 4P совместим только с автоматическими выключателями серии DEKraft, имеющими специальный фиксирующий механизм на правой стороне. Устанавливается вручную - вставляется до щелчка, после чего механически соединяется с приводом автомата. Нельзя устанавливать на устройства других серий или моделей, даже если они имеют аналогичный внешний вид. Монтаж возможен только при отключенном питании и снятой крышке корпуса автомата.

Безопасность и стандарты

Изделие соответствует требованиям к изолирующим материалам и механической прочности, применяемым в промышленных коммутационных устройствах. Соответствие международным стандартам IEC 60947-1 и ГОСТ Р 50030.2 не указано производителем - рекомендуется проверять соответствие в проектной документации объекта.

Преимущества

• Объединяет две функции - дополнительный контакт для управления и сигнальный для диагностики - экономит место в щите
• Четыре контактные группы позволяют одновременно контролировать состояние включения, отключения и аварии
• Правильная ориентация (правый слот) исключает ошибки при сборке
• Выдерживает ток до 3 А - достаточно для питания индикаторов, маломощных реле и PLC-входов

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 3 А, нельзя использовать для управления двигателями или нагревателями
• Подходит только для автоматов DEKraft; несовместима с ABB, Schneider, Legrand и другими брендами
• Не защищена от внешних воздействий - не устанавливается вне герметичных шкафов
• Не рассчитана на частые операции - не заменяет реле времени или импульсные контакты

Примеры использования

• На станке: один НО-контакт включает зуммер при срабатывании защиты, один НЗ-контакт показывает “готов” через лампочку
• В распределительном щите: два сигнальных контакта передают состояние “вкл./выкл.” и “авария” в систему SCADA
• В системе освещения: переключающий контакт управляет резервным источником при отключении основного питания

Практические советы

• Проверьте тип автомата - контакт ВА-303 4P устанавливается только на модели с правым слотом, не путайте с левосторонними версиями
• При подключении проводов используйте кабели сечением до 1,5 мм2 - большие жилы могут повредить зажимы
• Не затягивайте клеммы слишком сильно - это деформирует пластиковую часть и нарушит работу контактов
• После установки протестируйте все четыре группы: переведите автомат в положение “вкл.” и “выкл.”, затем вызовите искусственную аварию (например, перегрузку)
• Запасной контакт можно заказать отдельно - артикул 22885dek всегда доступен в наличии
