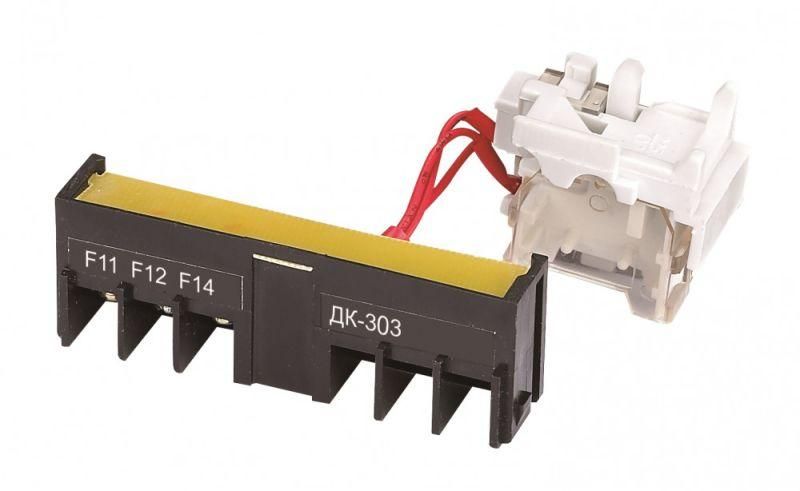

Контакт дополнительный левый 2НО2НЗ ВА-306 | 22863DEK DEKraft APC

Контакт дополнительный левый 2 нормально открытых 2 нормально закрытых ВА-306 от DEKraft - модульное устройство для передачи сигналов о положении автоматического выключателя ВА-306: включен или выключен. Устанавливается на левой стороне аппарата и обеспечивает контроль состояния цепи в системах автоматизации.

Назначение и область применения

Контакт дополнительный левый 2 нормально открытых 2 нормально закрытых ВА-306 предназначен для передачи информации о положении автомата ВА-306 - включён он или отключён. Он не управляет нагрузкой, а лишь даёт сигнал в управляющую систему: например, в PLC, пульт управления или световую индикацию. Применяется в промышленной автоматике, на станках, в щитах распределения энергии, где требуется отслеживать состояние защиты.

Технические характеристики

• Тип: контакт дополнительный, левый слот установки
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Номинальное напряжение: 220 В
• Род тока: переменный (AC) и постоянный (DC)
• Количество переключателей сигнала неисправности: 2
• Количество переключающих контактов: 0 - не используется для коммутации основного тока

Совместимость и монтаж

Контакт дополнительный левый 2 нормально открытых 2 нормально закрытых ВА-306 совместим только с автоматическими выключателями серии ВА-306 от DEKraft. Монтируется в левый слот корпуса автомата - физически и механически защёлкивается при установке. Подключение проводов осуществляется через винтовые зажимы. Для работы не требует внешнего питания - работает за счёт механической связи с движением рычага автомата.

Безопасность и стандарты

Устройство соответствует требованиям к изоляции и пробивному напряжению для аппаратов до 220 В. Не имеет сертификации по IEC 60947, так как является вспомогательным элементом, а не самостоятельным коммутационным аппаратом. Эксплуатация допускается в пределах условий, указанных для автомата ВА-306.

Преимущества

• Четыре контакта (2 НО + 2 НЗ) позволяют гибко формировать сигналы: например, один НО - для индикации “включено”, один НЗ - для аварийного отключения
• Механическая связь исключает задержки и сбои в передаче сигнала
• Не требует внешнего источника питания - надёжная работа даже при отключении сети
• Легко заменяется без демонтажа всего автомата

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток не указан, использовать можно только для слаботочных сигналов (например, входы PLC, реле, индикаторы)
• Подходит только для автоматов ВА-306; несовместима с другими сериями, даже от DEKraft
• Не рассчитана на работу в условиях повышенной вибрации вне рамок стандарта для ВА-306
• Не следует применять в средах с агрессивными химическими веществами - материал контактов не защищён от коррозии

Примеры использования

• Индикация состояния автомата на панели управления: горит лампа, когда ВА-306 включён (по сигналу с НО контакта)
• Автоматическое отключение конвейера при срабатывании защиты - сигнал с НЗ контакта запускает остановку
• Подключение к контроллеру PLC для сбора данных о частоте отключений
• Сигнализация “неисправность” при двойном использовании контактов: один НО - “вкл.”, второй НЗ - “выкл.”, логика сравнивает два состояния

Практические советы

• При монтаже убедитесь, что контакт установлен именно в левый слот - правый аналог не подойдёт
• Проверьте соответствие типа контакта: 2НО+2НЗ - другие варианты (например, 1НО+1НЗ) имеют другую функциональность
• При подключении используйте жилы сечением до 1,5 мм2 - слишком толстые провода не войдут в зажим
• Не затягивайте винты сильнее рекомендованного - есть риск повредить пластиковую часть корпуса
• Если нужен сигнал “отказ” - используйте пару контактов: один НО и один НЗ, чтобы отличить “нормальное выключение” от “аварийного отключения”
