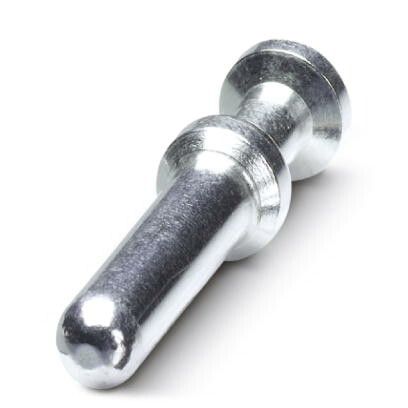

Контакт обжимной CK4.0-ED-2.50ST AG Phoenix Contact 1663242

Обжимной контакт CK4.0-ED-2.50ST от Phoenix Contact предназначен для надёжного соединения проводов сечением до 2,5 мм2 в разъёмах серии CK4. Этот контакт используется там, где важна долговечность и устойчивость к вибрациям - например, в автоматизированных системах, пультах управления и промышленном оборудовании.

Назначение и область применения

CK4.0-ED-2.50ST - это одноразовый обжимной контакт, который применяется для создания механически прочного и электрически стабильного соединения между медным проводом и контактом разъёма. Он совместим с гнездовыми разъёмами серии CK4 от Phoenix Contact. Подходит для фиксированной установки в условиях повышенной нагрузки, вибраций и перепадов температур. Часто встречается в контроллерах, распределительных щитах, машинах и транспорте.

Технические характеристики

• Максимальная площадь сечения провода: 2,5 мм2
• Тип контакта: обжимной, для защёлкивающихся разъёмов
• Материал контакта: медный сплав с серебряным покрытием
• Работает с разъёмами серии CK4 (не совместим с другими сериями)
• Цвет изоляции/оболочки: белый (визуальное отличие для быстрой идентификации)

Совместимость и монтаж

CK4.0-ED-2.50ST предназначены исключительно для использования с разъёмами CK4 от Phoenix Contact. Для правильного монтажа требуется специальный обжимной инструмент - обычные клещи не обеспечат нужную плотность соединения. Обжим выполняется на голом конце провода без предварительной опрессовки. После обжима контакт вставляется в корпус разъёма до характерного щелчка. Убедитесь, что диаметр жилы соответствует заявленному сечению 2,5 мм2 - слишком тонкий или толстый провод снижает надёжность соединения.

Безопасность и стандарты

CK4.0-ED-2.50ST соответствуют требованиям IEC 60947-5-1 и EN 60309 для промышленных соединений. Материалы контактов не выделяют токсичных веществ при нормальной эксплуатации. Сертифицированы для работы в средах с уровнем загрязнения 2 и перегрузкой категории II.

Преимущества

• Высокая устойчивость к вибрациям благодаря точному обжиму и металлической конструкции
• Улучшенная проводимость за счёт серебряного покрытия - минимизация потерь энергии
• Чёткая цветовая маркировка позволяет легко различить тип контакта при сборке
• Стандартная форма и размеры обеспечивают взаимозаменяемость с аналогичными изделиями Phoenix Contact

Ограничения применения

• Не многожильных проводов с очень тонкими жилами - возможен выход из строя при частых изгибах
• Запрещено использовать с алюминиевыми проводами - риск окисления и плохой теплопередачи
• Не рассчитан на постоянное погружение в жидкости - не имеет защиты IP
• Не подлежит демонтажу после обжима; замена требует полной замены контакта

Примеры использования

• Подключение датчиков давления к PLC в цехе
• Фиксация проводов питания на конвейерных лентах
• Сборка коммуникационных модулей в шкафах управления
• Электрооборудование мобильных машин (экскаваторы, погрузчики)

Практические советы

• Перед обжимом обязательно удалите изоляцию точно на длину, указанную в документации - лишняя изоляция мешает входу в разъём
• Используйте только оригинальный обжимной инструмент Phoenix Contact - другие инструменты могут повредить контакт или вызвать слабую фиксацию
• Проверьте герметичность соединения после монтажа: попробуйте легонько дернуть провод - он не должен двигаться внутри контакта
• Храните запасные контакты CK4.0-ED-2.50ST в сухом месте - влага может повлиять на качество серебряного покрытия
