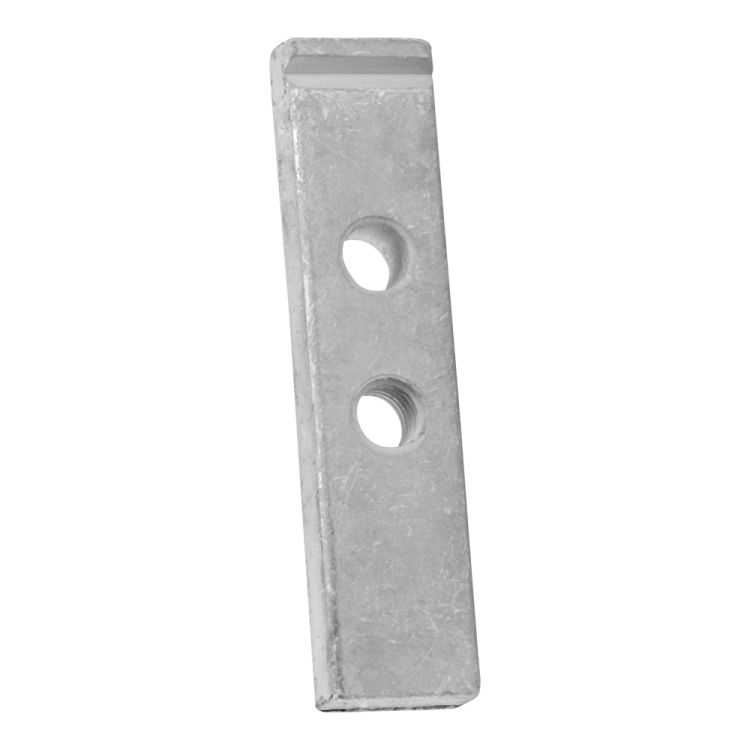

Контакт подвижный КТПВ-623-У3 | 142972 КЭАЗ

Контакт подвижный КТПВ-623-У3 - это компонент для сборки и ремонта контактных аппаратов, предназначенный для коммутации токов до 160 А в цепях переменного и постоянного тока частотой 50–60 Гц. Продукт из серии КТПВ производства КЭАЗ совместим с контактными системами пускателей и контакторов открытого типа.

Назначение и область применения

Контакт подвижный КТПВ-623-У3 используется в качестве заменяемого элемента внутри контакторов и пускателей серий КТ и КТПВ, выпускаемых КЭАЗ. Он обеспечивает надёжное соединение между неподвижным контактом и силовой цепью при срабатывании аппарата. Подходит для установки в устройствах управления двигателями, насосами, вентиляторами и другим оборудованием, где требуется механическая коммутация высоких токов.

Технические характеристики

• Номинальный ток: 160 А - максимальная нагрузка, которую контакт выдерживает длительно без перегрева;
• Номинальное напряжение: 400 В - предельное рабочее напряжение в сетях переменного тока;
• Количество полюсов: 2 - предназначен для двухполюсной схемы коммутации;
• Частота: 50/60 Гц - работает в стандартизированных сетях России и стран СНГ;
• Тип изделия: аксессуар для контакторов и пускателей - не самостоятельное устройство, требует монтажа внутрь корпуса;
• Степень защиты IP00 - отсутствие внешней защиты; применяется только во внутренних модулях с закрытым корпусом.

Совместимость и монтаж

Контакт подвижный КТПВ-623-У3 совместим исключительно с контактными системами контакторов и пускателей КЭАЗ серии КТ и КТПВ. Монтаж осуществляется через винтовые зажимы - необходимо затянуть болты с усилием, соответствующим рекомендациям завода-изготовителя. Установка возможна только после демонтажа старого контакта и проверки состояния направляющих и пружинных механизмов. Недопустимо использовать этот контакт в других типах аппаратов - даже близких по габаритам - из-за различий в механизме привода и положении контактов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 18343, регламентирующим безопасную работу контактных узлов в распределительных устройствах. Однако из-за степени защиты IP00 запрещено применение вне защищённых корпусов - риск поражения током и повреждения детали при доступе к токоведущим частям.

Преимущества

• Высокая долговечность при работе в режиме 160 А благодаря качественной медной основе и покрытию;
• Механизм фиксации позволяет легко менять контакт без специального инструмента;
• Рассчитан на многократные операции включения-выключения в условиях нормальной температурной среды;
• Запчасть оригинального производства КЭАЗ - гарантирует точное соответствие геометрии и электрическим параметрам штатных узлов.

Ограничения применения

• Не в помещениях с повышенной влажностью, пылью или агрессивной средой - отсутствие защиты IP00 делает контакт уязвимым;
• Нельзя использовать в цепях с током выше 160 А - есть риск оплавления и сваривания контактов;
• Не подходит для работы с постоянным током выше 400 В - указанное напряжение рассчитано только на переменный ток;
• Требуется обязательная установка в герметичном корпусе контактора - сам по себе не является законченным изделием.

Примеры использования

Контакт подвижный КТПВ-623-У3 применяется в ремонтных работах следующего оборудования:

• Контакторы КЭАЗ КТПВ-630 с катушкой 220 В постоянного тока;
• Пускатели серии КТ для управления асинхронными двигателями мощностью до 75 кВт;
• Шкафы автоматического ввода резерва (АВР) с использованием контакторов КЭАЗ;
• Линии конвейеров и насосных станций, где необходима замена износившихся контактов без замены всего аппарата.

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что конденсаторы разрядились - даже при отключенном контакторе остаётся опасность;
• Проверьте состояние неподвижного контакта и пружины - при их износе новый подвижный контакт также быстро выйдет из строя;
• При установке используйте только оригинальные винты и не переусиливайте затяжку - можно деформировать контактную пластину;
• Обращайте внимание на номер партии и срок годности - старые запчасти теряют эластичность металла и становятся хрупкими;
• Храните контакт в сухом месте, избегая воздействия влаги и коррозии - даже при IP00 металл чувствителен к окислению.
