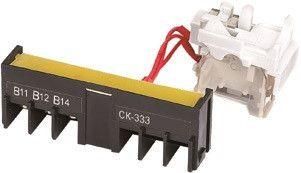

Контакт сигнальный СК-333, 3А, 1НЗ, левый DEKraft 28185DEK

Контакт сигнальный левый СК-333 от DEKraft - это вспомогательный элемент для индикации положения автоматических выключателей серии ВА-333. Устанавливается слева на корпусе выключателя, передаёт сигнал о состоянии (включен/выключен) через внешнюю цепь. Подходит для систем управления, где важно визуальное или дистанционное определение работы автомата.

Назначение и область применения

Контакт сигнальный левый СК-333 предназначен для передачи информации о положении автоматического выключателя - сработал он или находится в рабочем состоянии. Он не управляет нагрузкой, а лишь сигнализирует её состояние. Применяется в панелях управления, распределительных щитах, на производстве и в объектах ЖКХ, где требуется контроль за работой автоматов без вскрытия корпуса.

Технические характеристики

• Тип изделия: контакт сигнальный
• Номинальный рабочий ток: 3 А
• Номинальное напряжение: до 400 В переменного тока / 220 В постоянного тока
• Количество контактов: один нормально замкнутый (НО)
• Тип подключения: винтовые зажимы
• Сечение проводов: 1,5–2,5 мм2
• Способ монтажа: установка сбоку на аппарат
• Исполнение: частично интегрируемый - встраивается внутрь корпуса выключателя, но требует доступа к клеммам снаружи

Совместимость и монтаж

Контакт сигнальный левый СК-333 совместим исключительно с автоматическими выключателями серии ВА-333 от DEKraft. Монтируется только на левой стороне корпуса аппарата - правосторонняя установка невозможна. Для подключения используются винтовые клеммы, которые легко доступны после установки контакта. Провода сечением 1,5–2,5 мм2 фиксируются надёжно, без необходимости пайки. Перед установкой убедитесь, что выключатель отключён и обесточен.

Преимущества

• Упрощает диагностику: позволяет удалённо отслеживать состояние автомата без визуального осмотра
• Не требует внешнего питания - работает как механический переключатель, связанный с рычагом выключателя
• Стандартная совместимость с сериями DEKraft снижает риск ошибок при комплектации шкафов
• Защищённая конструкция минимизирует вероятность случайного отсоединения проводов

Ограничения применения

• Подходит только для выключателей ВА-333 - несовместим с другими моделями, даже от того же бренда
• Работает только с одним типом контакта - нормально замкнутым; для нормально разомкнутого нужен другой аксессуар
• Не предназначена для коммутации силовых цепей - максимальный ток 3 А, нельзя использовать для управления нагрузкой выше этого значения
• Требует свободного места слева от выключателя - не подходит для плотно упакованных щитов

Примеры использования

• На пульте управления станком: световой индикатор горит, когда автомат включён
• В распределительном щите жилого дома: система учёта получает сигнал, если автомат сработал
• В системах аварийной сигнализации: при отключении питания поступает тревожный сигнал в ЦУ

Практические советы

• Перед установкой проверьте, чтобы контакт был полностью вставлен в паз слева от автомата - иначе механизм не будет срабатывать
• Затягивайте винты клемм с усилием, указанным в руководстве по ВА-333 - избыточное давление повредит пластиковые детали
• Если планируете подключение к PLC или контроллеру, используйте гальваноразвязанные входы - контакт не имеет собственного питания
• Для удобства обслуживания рекомендуется помечать провода, идущие от СК-333, чтобы отличить их от других сигнальных линий
