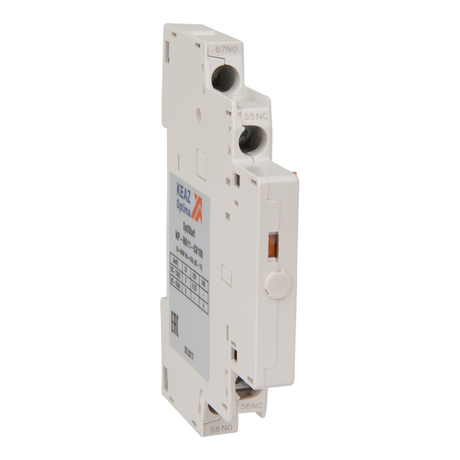

Контакт сигнальный OptiStart MP-MA11-T2 |340191| КЭАЗ

Контакт сигнальный MP-MA11-T2 от КЭАЗ предназначен для коммутации цепей управления и индикации срабатывания расцепителей автоматических выключателей. Этот компонент используется в системах контроля и защиты оборудования, где требуется надёжная передача сигнала о состоянии аппарата. Артикул 340191 соответствует сериям КЭАЗ Optima и применяется в промышленной автоматике.

Назначение и область применения

Контакт сигнальный MP-MA11-T2 служит для передачи сигнала о сработавшем расцепителе в цепи управления или на индикаторные устройства. Он устанавливается совместно с автоматическими выключателями и позволяет визуально или через PLC зафиксировать факт отключения нагрузки - например, из-за перегрузки или короткого замыкания. Применяется в щитах управления, на станках, конвейерах, насосных станциях и других объектах с требованием к аварийной сигнализации.

Технические характеристики

• Номинальный рабочий ток: 3 А - подходит для слаботочных цепей управления, не предназначен для силовой коммутации;
• Количество переключающих контактов: один - тип SPDT (однополюсный, двупозиционный);
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - позволяют использовать контакт как для сигнализации срабатывания, так и для блокировок;
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов сечением до 2,5 мм2;
• Монтаж: частично интегрируемый - монтируется в корпус выключателя, часть механизма остаётся внутри, часть - снаружи для доступа к контактам.

Совместимость и монтаж

Контакт сигнальный MP-MA11-T2 совместим с выключателями серии КЭАЗ Optima, имеющими специальный фланец для установки дополнительных модулей. Установка выполняется путём вставки контакта в предусмотренный паз на боковой стенке автомата. После фиксации винтовыми зажимами подключаются провода управления. Для правильного монтажа необходимо соблюдать ориентацию контактов - НО и НЗ должны соответствовать схеме подключения. Не рекомендуется устанавливать на выключатели других производителей без проверки габаритов и механической совместимости.

Преимущества

• Универсальная схема контактов (1НО+1НЗ) даёт гибкость в проектировании цепей сигнализации;
• Винтовой зажим обеспечивает надёжную связь даже при вибрациях и температурных колебаниях;
• Интеграция в корпус выключателя минимизирует внешние элементы и снижает риск повреждения;
• Работает в широком диапазоне условий эксплуатации, характерных для промышленных помещений.

Ограничения применения

• Не предназначен для коммутации токов выше 3 А - использование в силовых цепях приведёт к выходу из строя;
• Требует наличия совместимого выключателя с фланцем для установки - не работает с классическими модульными автоматами без этого интерфейса;
• Не имеет защиты от пыли и влаги (IP-класс не указан) - не следует применять во влажных или запылённых средах без дополнительной герметизации;
• Не рассчитан на частую операционную коммутацию - предназначен только для сигнализации состояния, а не для регулярного включения/выключения.

Примеры использования

• На станке: сигнал от MP-MA11-T2 включает световой индикатор «Авария» при срабатывании теплового расцепителя;
• В щите управления: контакт НО подключён к входу ПЛК, который регистрирует отключение и формирует протокол отказа;
• В системе конвейера: НЗ-контакт размыкает цепь питания другого устройства при срабатывании автомата - предотвращает продолжение работы в аварийном режиме.

Практические советы

• Перед монтажом убедитесь, что выключатель отключен и снят с напряжения - работа под напряжением недопустима;
• При подключении используйте провода с жилами не более 2,5 мм2 - большие сечения не войдут в зажим;
• Проверьте соответствие типа контакта (НО/НЗ) вашей схеме - неверное подключение исключит функцию сигнализации;
• При использовании в условиях вибраций дополнительно закрепите провода хомутиками, чтобы избежать обрыва;
• MP-MA11-T2 - расходный элемент; при появлении подгорания контактов или затруднённого переключения замените его - ремонт невозможен.
