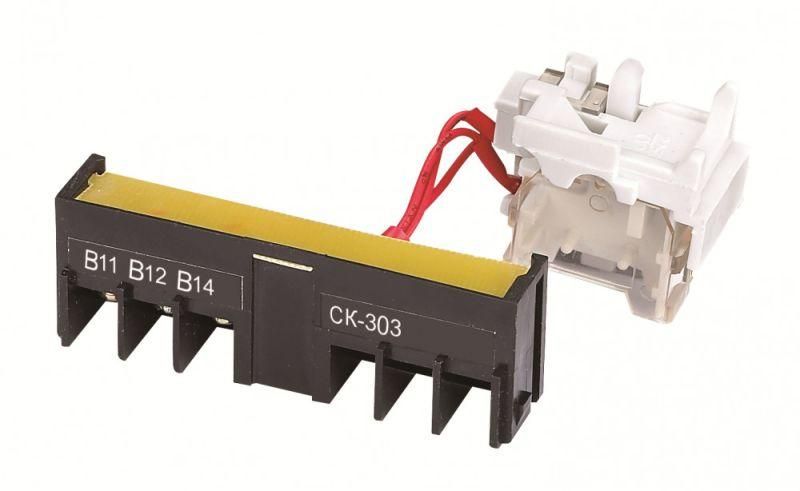

Контакт сигнальный правый ВА-302 3P | 22869DEK DEKraft APC

Контакт сигнальный правый ВА-302 3P от DEKraft предназначен для передачи сигналов о состоянии автоматического выключателя ВА-302 - включен или сработал. Этот контакт устанавливается на правой стороне выключателя и обеспечивает контроль цепей управления и сигнализации в распределительных устройствах.

Назначение и область применения

Контакт сигнальный правый ВА-302 3P используется для формирования сигналов состояния автоматических выключателей серии ВА-302. Он фиксирует два ключевых события: когда выключатель включён вручную и когда он отключился из-за аварии (например, перегрузки или короткого замыкания). Подходит для систем управления, панелей контроля и устройств сигнализации в промышленном оборудовании, станках, щитах автоматики и конвейерах.

Технические характеристики

• Тип: контакт сигнальный (аварийный)
• Номинальное напряжение: 220 В
• Род тока: переменный и постоянный (AC/DC)
• Условный тепловой ток: 3 А
• Количество контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ), 1 переключающий (перекидной)
• Количество переключателей сигнала неисправности: 1
• Место установки: правый слот на корпусе автомата ВА-302

Совместимость и монтаж

Контакт сигнальный правый ВА-302 3P совместим исключительно с автоматическими выключателями серии ВА-302 от DEKraft. Установка происходит механически - контакт вставляется в специальный правый слот на боковой поверхности выключателя. Монтаж выполняется после установки самого автомата; подключение проводов осуществляется к клеммам контакта. Напряжение на контакте не выше 220 В, ток до 3 А - допустимо подключать цепи управления, реле, индикационные лампы или PLC-входы.

Безопасность и стандарты

Изделие соответствует требованиям к коммутационным элементам для низковольтного оборудования. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Не имеет защиты от внешних воздействий - не предназначено для работы во взрывоопасных зонах или на открытом воздухе без корпуса.

Преимущества

• Чёткая визуальная и электрическая индикация состояния автомата - включён / сработал
• Один контакт одновременно даёт два типа сигналов: НО и НЗ - позволяет гибко проектировать цепи управления
• Простая механическая установка без инструментов - не требует демонтажа автомата
• Поддерживает AC/DC - универсальность для различных типов цепей управления

Ограничения применения

• Не совместим с другими сериями автоматов - только с ВА-302
• Максимальный рабочий ток - 3 А; нельзя использовать для управления мощными нагрузками
• Не защищён от пыли и влаги - требуется установка внутри электрошкафа
• Не предназначен для частых коммутаций - рассчитан на работу в режиме индикации, а не на переключение

Примеры использования

• Сигнализация срабатывания автомата на пульте управления станком
• Подключение к входу контроллера PLC для отслеживания отказа питания
• Индикация “включено” через лампу или светодиод на лицевой панели шкафа
• Формирование сигнала “неисправность” для системы учёта времени простоя оборудования

Практические советы

• Проверьте, что выключатель ВА-302 установлен правильно - контакт должен плотно войти в правый слот без усилия
• При подключении используйте провода сечением не более 1,5 мм2 - клеммы рассчитаны на малые токи
• Не путайте с контактами других серий - даже аналогичные по виду контакты от других производителей не подходят
• Для надёжной работы рекомендуется проверить функционирование контакта после монтажа - включите и отключите автомат вручную
• Если нужна индикация только “сработал”, можно задействовать только нормально открытый контакт - остальные остаются свободными
