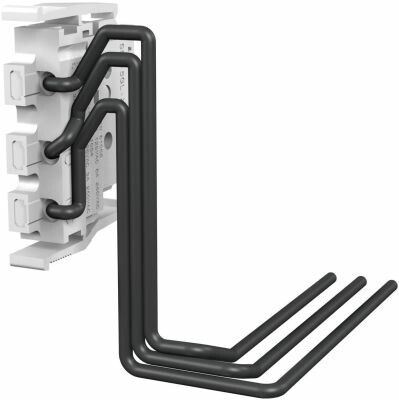

Контакты состояния выключателя AUX-C 1S51 XT2-XT4 250Vac/dc ABB 1SDA066438R1

Блок вспомогательных контактов AUX-C 2Q+2SY+1S51 для выключателей серии Tmax XT2–XT4 обеспечивает передачу сигналов о состоянии аппарата и положениях его приводов через 7 независимых переключающих цепей. Конструкция включает два контакта типа Q (положение выключателя), два контакта типа SY (положение пружинного привода) и один контакт 1S51 (сигнал о срабатывании расцепителя), что позволяет одновременно контролировать готовность к работе, текущее положение и факт отключения. Провода, интегрированные в модуль, упрощают монтаж внутри шкафа, исключая необходимость прокладки отдельных линий от клеммных колодок до точек подключения. Соединение с пружинным зажимом обеспечивает надежный контакт без использования инструментов и предотвращает ослабление проводки при вибрации. Номинальный ток 4 А при напряжении до 250 В переменного или постоянного тока определяет применимость для цепей управления и сигнализации, но не для коммутации силовых нагрузок. Рабочий диапазон температур от -25 до +70 °C подтверждает возможность установки в неотапливаемых помещениях или в зонах с повышенным тепловыделением. Отсутствие контактов типа NO в чистом виде компенсируется переключающей структурой, позволяющей гибко формировать логические схемы управления.
