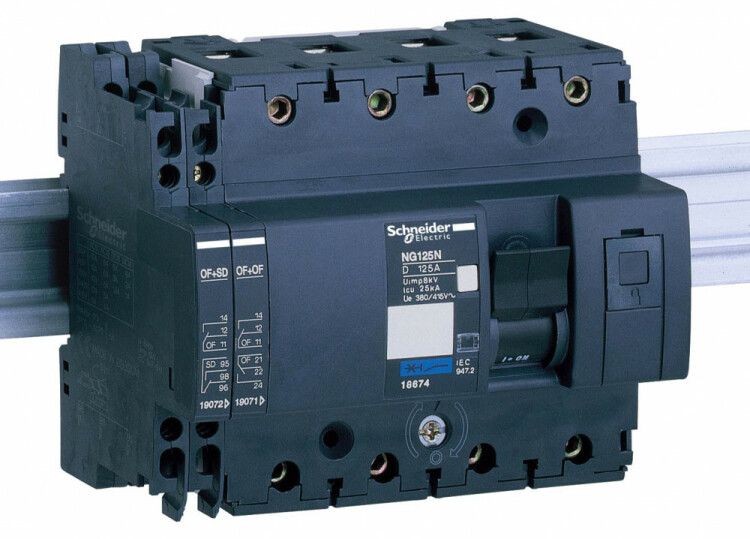

Блок вспомогательных контактов NG125 OF+SD 220-240В 6А Systeme Electric(Schneider-Electric)

Блок-контакт сигнализации повреждения OF+SD для автоматических выключателей NG125 объединяет в одном корпусе два независимых сигнальных реле: один контакт фиксирует текущее положение выключателя (открыто/закрыто), а второй срабатывает исключительно при срабатывании защиты от короткого замыкания или перегрузки. Конструкция предусматривает боковое крепление на корпус автомата с фиксацией защелкой, что позволяет монтировать устройство непосредственно на аппарат без использования дополнительных переходников. В отличие от простых сигнальных контактов, этот блок содержит два переключающих контакта (2PDT), способных коммутировать цепи управления или индикации при напряжении до 240 В переменного тока или 48 В постоянного тока. Номинальный ток контактов составляет 6 А для переменного тока до 240 В и 3 А для постоянного тока до 48 В, что определяет допустимую нагрузку на сигнальные цепи. Выбор именно этой модели оправдан, когда требуется не просто знать положение выключателя, но и автоматически отличить аварийное отключение (срабатывание защиты) от планового выключения оператором. Важным ограничением является специфическая совместимость: блок предназначен строго для серии NG125 и не подходит для других линеек автоматических выключателей Acti 9 без проверки механической совместимости. Подключение к цепям управления осуществляется через винтовые зажимы, обеспечивающие надежный контакт для сигнальных проводов.
