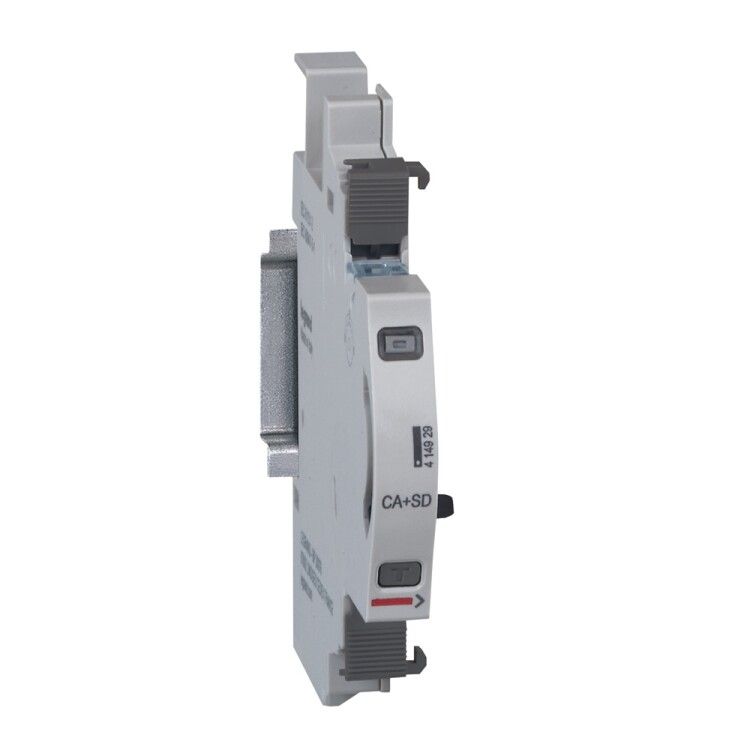

Контакт вспомогательный/сигнальный CX3 EMS Leg 414929 Legrand

Вспомогательный/сигнальный контакт CX3 EMS - это компактный модульный элемент, предназначенный для передачи сигналов состояния в цепях управления. Устанавливается на Din-рейку совместно с автоматическими выключателями и контакторами Legrand Euro, обеспечивая контроль за работой оборудования через внешние устройства. Артикул 414929 позволяет легко найти этот контакт в каталогах и заказать как запчасть.

Назначение и область применения

Вспомогательный/сигнальный контакт CX3 EMS используется для передачи информации о состоянии коммутационного аппарата - например, о положении контактора или автомата (включен / выключен). Он не управляет нагрузкой, а лишь формирует слаботочный сигнал для индикации, логических схем или систем сбора данных. Применяется в панелях управления, на станках, в системах автоматизации, где требуется визуальный или дистанционный контроль работы оборудования.

Технические характеристики

• Тип: дополнительный контакт (не силовой)
• Рабочее напряжение: 12 В постоянного тока
• Исполнение: модульное, для установки на Din-рейку
• Занимаемый размер: 0,5 TE (0,5 модуля DIN)
• Максимальное число полюсов: 4 (можно использовать до четырёх таких контактов в одном устройстве)
• Контакты: только замыкающие (нормально закрытые) - без нормально открытых, без переключающих и без контактов аварийной сигнализации

Совместимость и монтаж

Вспомогательный/сигнальный контакт CX3 EMS совместим с сериями аппаратов Legrand Euro, имеющими соответствующие крепления для дополнительных модулей. Монтируется непосредственно на корпус выключателя или контактора, занимает всего 0,5 TE - это позволяет уплотнить панель. Для установки необходимо отключить питание, снять крышку аппарата, вставить контакт в специальное гнездо и защёлкнуть фиксатор. Подключение проводов осуществляется к клеммам на задней части контакта - они рассчитаны на жилы сечением до 1,5 мм2.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов IEC 60947-5-1 для вспомогательных контактов. Напряжение 12 В обеспечивает безопасную работу в слаботочных цепях, исключающих риск поражения током. Конструкция изолирована и не требует заземления.

Преимущества

• Компактность: занимает минимальное место на Din-рейке - идеален для плотной компоновки панели
• Универсальность: работает с любыми аппаратами Legrand Euro, поддерживающими модульные дополнения
• Надёжность: механическая связь с основным контактом гарантирует точную передачу состояния
• Легкий монтаж: не требует сверления, дополнительных креплений или инструментов

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для сигналов
• Поддерживает только 12 В постоянного тока; не работает с переменным током или другими напряжениями
• Отсутствуют нормально открытые контакты - нельзя использовать там, где нужен инвертированный сигнал
• Не имеет функции сигнализации неисправности - не подходит для диагностики отказов

Примеры использования

• Индикация включения насоса на панели управления водоснабжения
• Передача сигнала “запущен” в PLC для логического управления конвейером
• Подключение к световому индикатору на щите, показывающем состояние теплового реле
• Формирование сигнала “готово” для системы автоматической последовательности операций

Практические советы

• Проверьте, что ваш выключатель или контактор Legrand Euro имеет гнездо для модульного контакта - не все модели поддерживают расширение
• При использовании нескольких контактов (до 4) убедитесь, что они установлены в правильном порядке и не перекрывают друг друга
• Для долговечной работы используйте качественные провода с надёжными наконечниками - частые вибрации в промышленной среде могут ослабить соединение
• Артикул 414929 - это именно вспомогательный/сигнальный контакт CX3 EMS. Не путайте с аналогичными изделиями других брендов - совместимость гарантирована только с Legrand Euro
