Контактный блок CBB BLOCK UNIT для CBBPLATE на 3 контакта | 13.03.04.000379 HYUNDAI

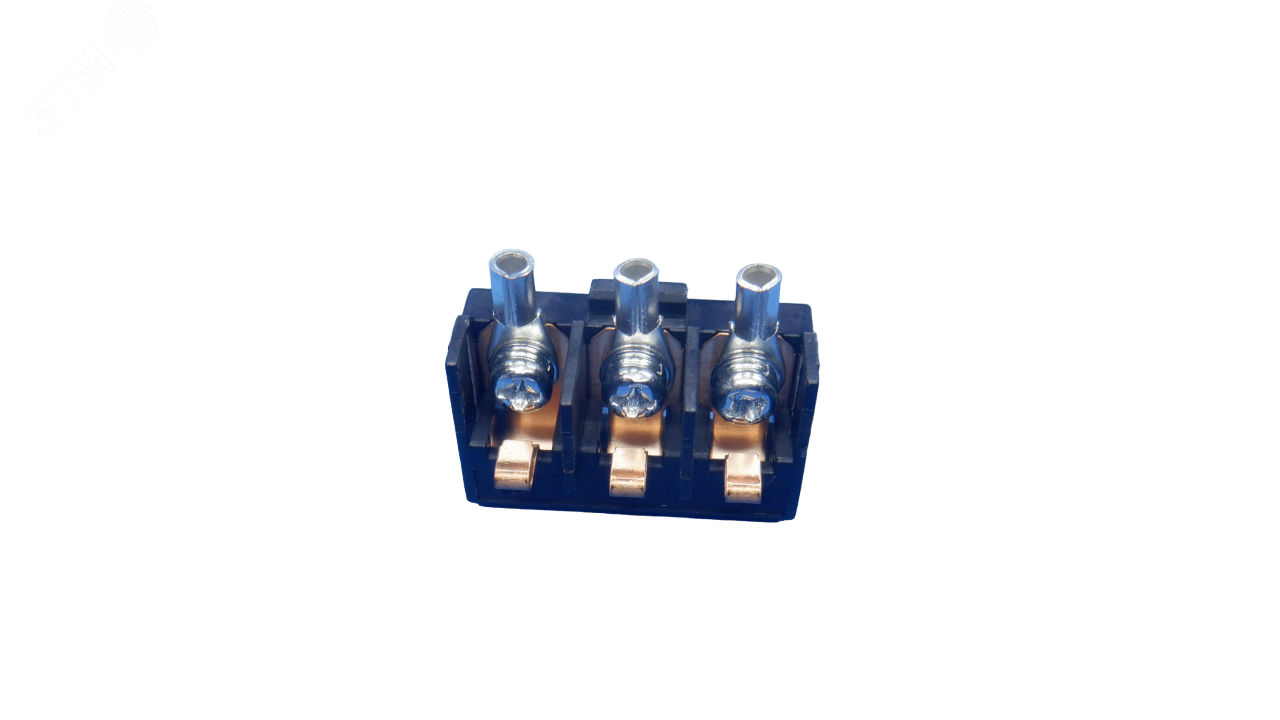

Контактный блок CBB BLOCK UNIT для CBBPLATE на 3 контакта - компактное модульное устройство от Элком и HYUNDAI (артикул 13.03.04.000379), предназначенное для быстрого соединения трёх проводов в системах управления автоматизации. Устанавливается прямо на платформу CBBPLATE без дополнительного крепления.

Назначение и область применения

CBB BLOCK UNIT на 3 контакта используется для организации надёжного электрического соединения между управляющими устройствами и исполнительными элементами. Применяется в системах автоматизации: панелях управления, контроллерах, распределительных коробках. Подходит для подключения датчиков, реле, кнопок, световой сигнализации и других низковольтных цепей до 250 В.

Технические характеристики

• Количество контактов: 3
• Тип подключения: винтовые зажимы
• Максимальное напряжение: 250 В AC/DC
• Максимальный ток: 10 А
• Стандарт совмещения: совместим с платформой CBBPLATE
• Материал корпуса: самозатухающий термопластик (UL94 V-0)
• Цвет корпуса: серый

Совместимость и монтаж

CBB BLOCK UNIT для CBBPLATE на 3 контакта фиксируется на специальной направляющей шине платформы CBBPLATE щелчком - никаких инструментов не требуется. Монтаж выполняется после установки основной платформы. Для подключения зачищенные жилы провода (до 2,5 мм2) вставляются в зажимы и затягиваются отверткой. Каждый контакт изолирован, исключает случайное замыкание.

Преимущества

• Ускоряет сборку панели: не требует прокладки отдельных перемычек
• Замена блока возможна без перепайки или переподключения всей системы
• Чёткая маркировка контактов снижает риск ошибок при обслуживании
• Высокая механическая прочность корпуса выдерживает вибрацию и удары в промышленной среде

Ограничения применения

• Не предназначено для высокочастотных сигналов выше 1 кГц
• Не рекомендовано для подключения силовых цепей свыше 10 А
• Работает только с платформами CBBPLATE - несовместим с другими типами DIN-рейки или клеммных колодок
• Не имеет защиты от внешней влаги - применяется только внутри закрытых щитов

Примеры использования

• Подключение трёх датчиков положения на конвейере к одному входу PLC
• Объединение выходов трёх реле управления освещением
• Разводка сигналов стартера и аварийной остановки в панели управления станком
• Сборка временной тестовой схемы в сервисном центре

Практические советы

• Перед монтажом проверьте, что плата CBBPLATE имеет свободную ячейку под 3-контактный блок
• Используйте провода сечением 0,5–2,5 мм2 - более толстые жилы не войдут в зажим
• Не затягивайте винты слишком сильно - это повредит внутренние контакты
• При замене блока отключите питание - даже при низком напряжении есть риск поражения током
• Артикул 13.03.04.000379 можно заказывать запасным - он часто используется в ремонтных работах
