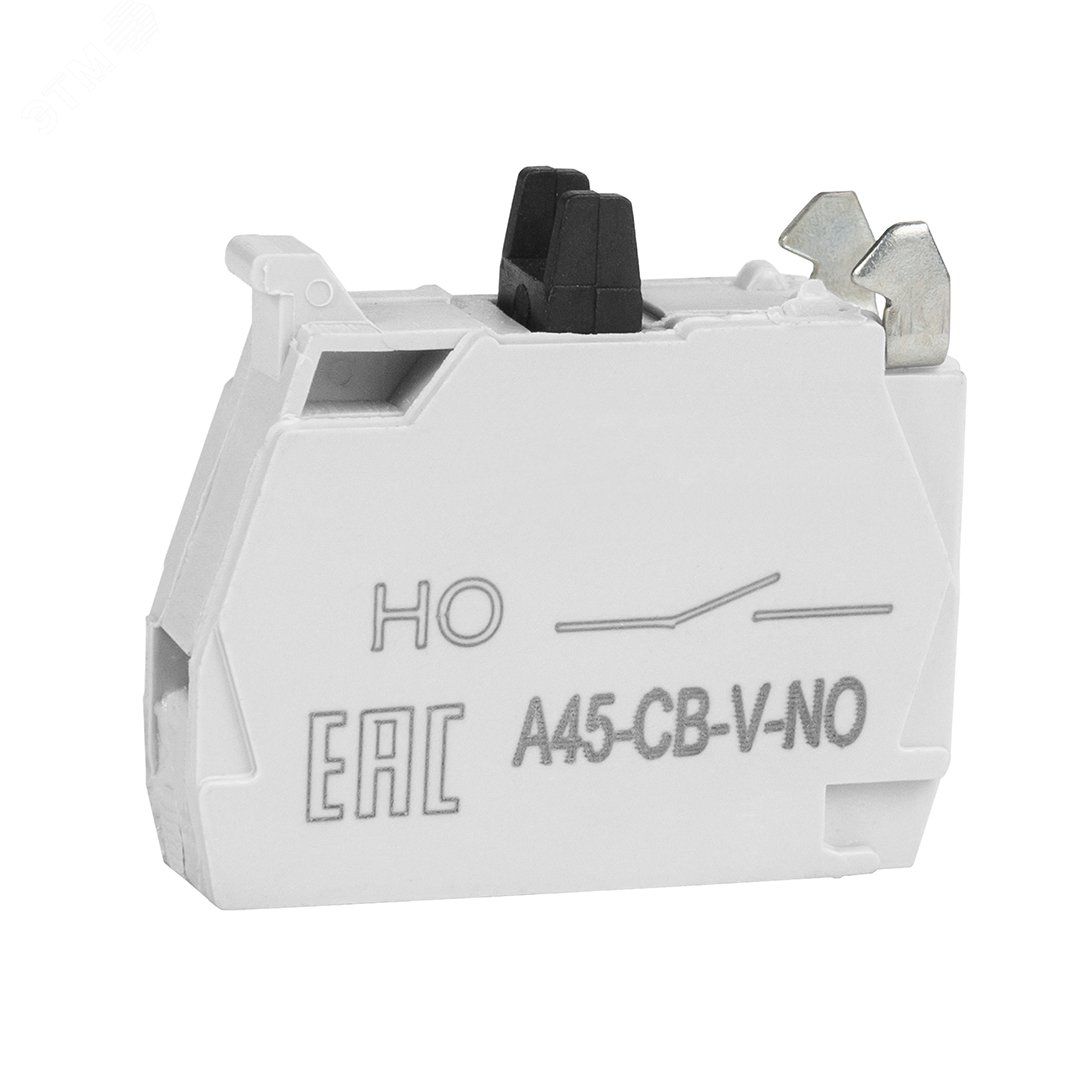

Контактный блок OptiSignal D22 A45-CB-V-NO 1НО винтовой зажим ZBE101 - 332200 КЭАЗ

Блок контактный винтовой зажим 1 нормально разомкнутый контакт D22 A45-CB-V-NO ZBE101 - компонент для сборки и доработки сигнализационных систем на базе OptiSignal. Подходит для подключения внешних устройств, таких как кнопки, индикаторы или датчики, через надёжный винтовой зажим.

Назначение и область применения

Блок контактный D22 A45-CB-V-NO ZBE101 используется для коммутации цепей управления в устройствах серии OptiSignal. Он имеет один нормально разомкнутый (НО) контакт, который замыкается при подаче управляющего сигнала. Применяется в автоматизированных системах: пультах управления, светозвуковой сигнализации, контрольных щитках, где требуется гибкая настройка входов/выходов без замены всего модуля.

Технические характеристики

• Тип контакта: один нормально разомкнутый (НО)
• Тип зажима: винтовой - обеспечивает прочное соединение проводов до 2,5 мм2
• Форм-фактор: совместим с корпусами серии D22
• Материал контактов: серебросодержащие сплавы - снижают переходное сопротивление и увеличивают срок службы
• Рабочий ток: до 5 А (при напряжении до 250 В переменного тока)
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, но не предназначен для открытых площадок

Совместимость и монтаж

Блок контактный D22 A45-CB-V-NO ZBE101 устанавливается исключительно в направляющую рейку DIN 35 мм и совместим только с модулями серии D22 от КЭАЗ Optima. Для подключения используйте одножильные или многожильные провода с предварительно зачищенными концами (до 8 мм). Зажим фиксируется одним винтом - затягивать следует усилием 0,2–0,3 Нм, чтобы избежать повреждения пластикового корпуса. Установка возможна только после отключения питания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.5.1. Сертифицирован для использования в промышленных условиях с контролируемой средой. Не предназначен для взрывоопасных зон или высоких уровней влажности.

Преимущества

• Удобная замена одного контакта без демонтажа всей системы - экономит время при изменении схемы
• Чёткая маркировка контактов позволяет легко определить назначение выводов
• Высокая механическая стойкость винтового зажима - минимизирует риск ослабления соединения при вибрациях
• Поддерживается официальной документацией и запчастями от КЭАЗ (Курский электроаппаратный завод)

Ограничения применения

• Не работает с проводами больше 2,5 мм2 - попытка установки более толстого провода повредит зажим
• Не предназначено для постоянного подключения нагрузки выше 5 А - перегрузка вызывает нагрев и выход из строя
• Не допускается использование вне закрытых шкафов - отсутствие защиты от воды и пыли
• Несовместим с другими сериями (например, E22, F22) - требует точного соответствия форм-фактора D22

Примеры использования

• Добавление кнопки аварийной остановки к существующему пульту OptiSignal
• Подключение индикаторной лампы к управляемому оборудованию через сигнал от PLC
• Сборка собственного блока сигнализации на основе модульной платформы D22
• Замена вышедшего из строя контакта в уже установленном устройстве без замены всего блока

Практические советы

• Перед установкой проверьте соответствие номера артикула ZBE101 и типа контакта NO - путаница с нормально замкнутыми (НЗ) контактами часто приводит к ошибкам в работе схемы
• При использовании многожильных проводов обязательно примените наконечники - они предотвращают распад жил при затяжке винта
• После монтажа протестируйте контакт тестером на замыкание - убедитесь, что он не замкнут в состоянии покоя
• Храните блоки в оригинальной упаковке - защита от статического электричества важна для долговечности контактов
• Если нужен другой тип контакта (НЗ, переключатель), выбирайте аналогичную модель с другим окончанием в названии - например, A45-CB-V-NC
