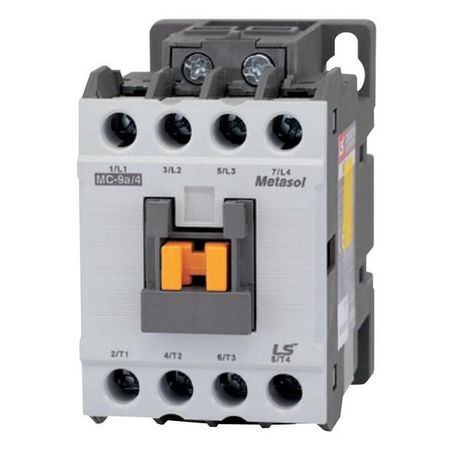

Контактор 4-х полюсный Metasol MC-9a/4P AC220V 50Hz, Screw | 1316015200 Lsis

Контактор 4-полюсный Metasol MC-9a/4P 9А 220В AC 50Hz с винтовым креплением - это надёжное устройство для дистанционного включения и отключения трёхфазных нагрузок до 4 кВт. Бренд LS Electric предлагает эту модель как часть серийной линейки MC, предназначенную для частых операций переключения в промышленных системах управления.

Назначение и область применения

Контактор 4-полюсный Metasol MC-9a/4P используется для коммутации силовых цепей переменного тока с частыми включениями и отключениями. Он применяется главным образом для запуска и останова трёхфазных асинхронных двигателей, но также эффективен в других задачах:

• Управление насосами и компрессорами
• Контроль работы конвейеров и ленточных транспортеров
• Включение тепловых печей и кондиционеров
• Дистанционное управление освещением на больших площадях
• Работа с кран-балками и другим оборудованием, требующим надёжного автоматического выключения

Технические характеристики

• Тип тока: Переменный (AC), 50 Гц
• Количество полюсов: 4 - позволяет управлять всеми фазами трёхфазной сети + нулевой проводник (при необходимости)
• Номинальный ток: 9 А - максимальный рабочий ток через контактные группы
• Напряжение катушки управления: 230 В AC - требуется источник питания именно этого значения для срабатывания
• Номинальная мощность двигателя: До 4 кВт - рекомендованная нагрузка для долгой службы
• Тип подключения: Винтовые зажимы - удобны для многожильных и одножильных проводов
• Способ монтажа: На монтажную плату - крепится болтами прямо к панели или DIN-рейке через адаптер
• Исполнение: Нереверсивное - не поддерживает изменение направления вращения двигателя без внешней схемы
• Количество нормально открытых контактов: 4 - все контакты замыкаются при включении катушки
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды

Совместимость и монтаж

Контактор 4-полюсный Metasol MC-9a/4P устанавливается на монтажную плату. Для фиксации используются два крепёжных отверстия под болты M4. Подключение осуществляется через винтовые зажимы - допускается использование медных проводов сечением до 2,5 мм2. Катушка управления питается от сети 230 В AC; важно соблюдать полярность при подключении - хотя контактор не чувствителен к ней, некорректное подсоединение может повредить катушку.

Не совместим с DIN-рейкой без специального переходника. Убедитесь, что место установки обеспечивает доступ к клеммам для обслуживания и проверки.

Безопасность и стандарты

Контактор соответствует международным требованиям безопасности IEC 60947-4-1. Серия MC прошла испытания на механическую прочность и термическую стабильность. Однако из-за степени защиты IP20 устройство нельзя использовать во влажных помещениях, на улице или там, где возможны брызги жидкостей и попадание пыли.

Преимущества

• Высокая надёжность при частых циклах включения - рассчитан на более чем 1 млн операций
• Чёткая и быстрая реакция катушки на сигнал управления
• Простая диагностика состояния контактов - видимый визуальный индикатор положения рычага
• Широко распространённая модель - легко найти аналоги и запчасти
• Экономичное энергопотребление катушки - всего около 3–5 Вт при работе

Ограничения применения

• Не подходит для реверсивных схем - для изменения направления вращения нужен второй контактор или реверсивный пускатель
• IP20 исключает применение в условиях повышенной влажности, пыли, агрессивной среды
• Только 230 В AC на катушку - невозможно использовать с другими напряжениями (например, 24 В или 110 В)
• Не имеет встроенной защиты от перегрузки - необходимо дополнительно устанавливать тепловое реле
• Подходит только для монтажа на плату - не является стандартным DIN-устройством

Примеры использования

• Автоматизация системы водоснабжения: контактор включает насос при снижении давления в трубопроводе
• Производственный участок: управление трёхфазным конвейером по сигналу от PLC
• Логистический комплекс: включение тепловой завесы при открывании дверей
• Цеховая система освещения: групповое включение света по графику через контроллер

Практические советы

• Выбирая контактор 4-полюсный Metasol MC-9a/4P, убедитесь, что ваша нагрузка не превышает 4 кВт и 9 А - перегрузка сокращает срок службы
• При подключении проводов затягивайте винты равномерно - недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает клеммы
• Для длительной работы используйте дополнительное тепловое реле (например, LR9-Fxxx) - даже при номинальном токе возможны перегрузки
• Если монтируете на металлическую панель, обеспечьте хорошее теплоотведение - контактор греется при длительной нагрузке
• Замена устройства: если нужен аналог, ищите модели с тем же током, напряжением катушки и типом монтажа - например, LC1-D09 или ABB ESB4-09
