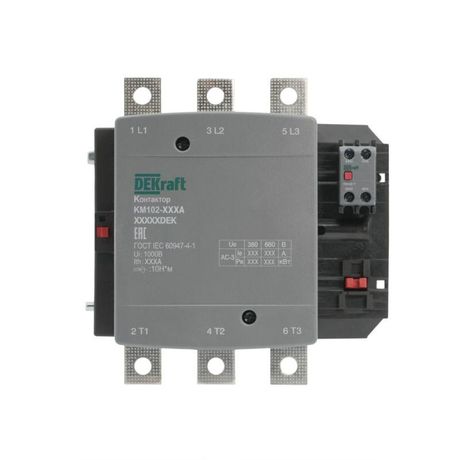

Контактор 265А 110В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21960DEK DEKraft APC

Контактор КМ-102 от DEKraft - устройство для удалённого включения и отключения мощных нагрузок, таких как двигатели и осветительные сети. Номинальный ток 265 А при напряжении управления 110 В переменного тока делает его подходящим для промышленной автоматизации. Артикул 21960dek соответствует модели с одним нормально открытым и одним нормально закрытым дополнительным контактом.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электродвигателей, нагревательных элементов, осветительных систем и других мощных потребителей. Подходит для работы в цепях переменного тока до 690 В. Применяется в системах автоматического управления: на конвейерах, насосных станциях, компрессорах, вентиляционных установках и другом оборудовании, где требуется надёжная коммутация больших токов.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 265 А (при AC-3 и AC-4, 400 В)
• Напряжение управления: 110 В переменного тока, 50 Гц
• Количество контактов: 3 главных (полюса) + 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подключение силовой цепи: болтовое (винтовые зажимы)
• Защита корпуса: встроенные защитные крышки против пыли и случайного прикосновения
• Рабочий температурный диапазон: расширенный (точная граница не указана - см. рекомендации по эксплуатации)
• Гарантия: 36 месяцев

Совместимость и монтаж

Контактор КМ-102 устанавливается на монтажную плату или DIN-рейку (не указано явно - проверьте совместимость с вашей рейкой). Для подключения силовых проводов используются болтовые зажимы - требуют затяжки моментом, соответствующим сечению кабеля. Управляющая катушка рассчитана на 110 В переменного тока - нельзя использовать с постоянным током или другими напряжениями. Дополнительные контакты (1НО+1НЗ) позволяют реализовать блокировки, сигнализацию или управление вторичными цепями.

Безопасность и стандарты

Контактор КМ-102 имеет защитные крышки, предотвращающие доступ к токоведущим частям при работе. Это снижает риск поражения электрическим током. Соответствие международным стандартам IEC/EN 60947-4-1 подразумевается по типу устройства, но точные сертификаты в данных не указаны - для проектов с жёсткими требованиями запросите документацию у производителя.

Преимущества

• Встроенные дополнительные контакты (1НО+1НЗ) - экономят место и упрощают схемы управления
• Увеличенный ресурс - обеспечивает долгую работу даже при частых включениях
• Малые габариты - удобны для плотной компоновки в щитах
• Защитные крышки - повышают безопасность и защищают от пыли и влаги
• Электромеханическая блокировка - предотвращает одновременное включение нескольких контакторов в сложных схемах
• Расширенный температурный режим - позволяет применять в условиях повышенной или пониженной температуры окружающей среды

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток 50 Гц
• Напряжение управления строго 110 В - использование другого напряжения выведет из строя катушку
• Не имеет встроенного теплового реле - для защиты двигателей нужен внешний термореле или частотный преобразователь
• Не взрывозащищён - не применяется во взрывоопасных зонах без дополнительной защиты
• Болтовое подключение требует регулярной проверки затяжки - ослабление может вызвать перегрев

Примеры использования

• Управление асинхронным двигателем 110 кВт на конвейере
• Включение группы светодиодных светильников в производственном помещении
• Коммутирование нагревательных элементов в сушильных камерах
• Частотное управление насосом через PLC с использованием дополнительного контакта НЗ для сигнала “останов”

Практические советы

• Выбирайте кабель сечением, соответствующим току 265 А - обычно 70–95 мм2, в зависимости от материала и условий прокладки
• Проверяйте посадочные размеры перед монтажом - хотя указано “монтажная плата”, реальные размеры должны совпадать с местом установки
• Избегайте установки рядом с источниками сильных помех - высокочастотные сигналы могут влиять на работу катушки
• При длительной эксплуатации в запылённых помещениях периодически очищайте защитные крышки
• Для схем с несколькими контакторами используйте блокировку - она уже есть в конструкции, её можно задействовать через дополнительные контакты
• Не забудьте подписать цепь управления - 110 В часто путают с 220 В, что приводит к выходу из строя катушки
